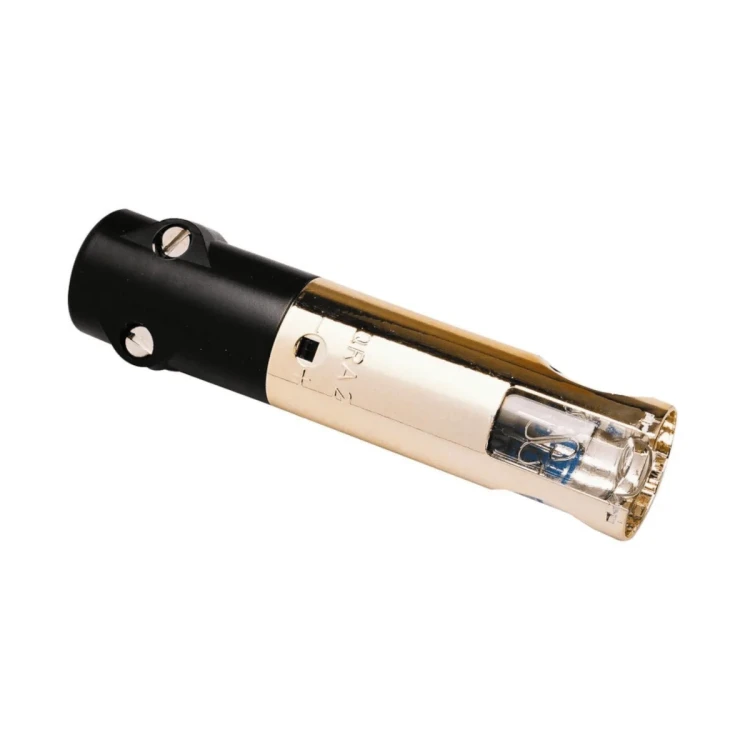

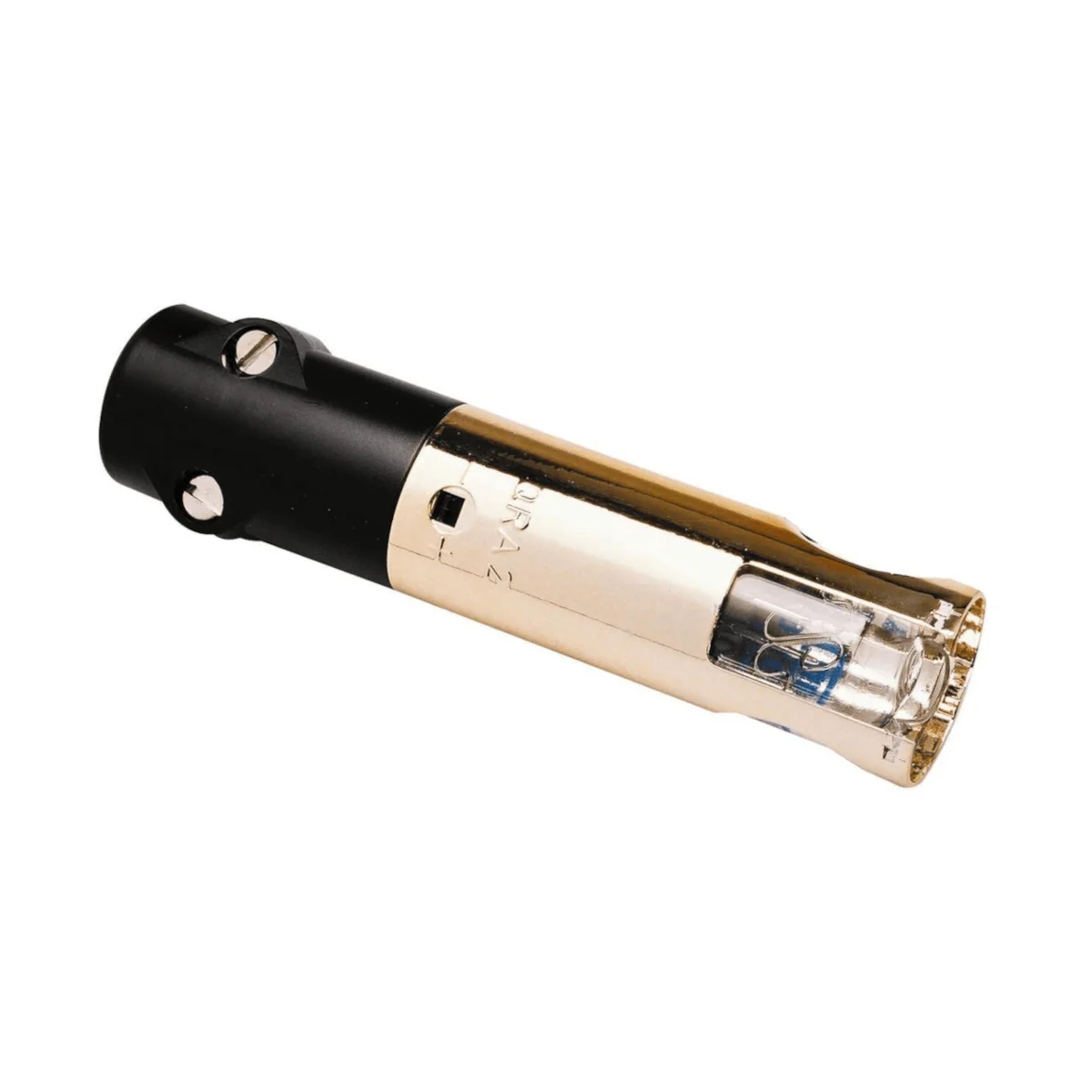

QRA2.9 Czujnik płomienia UV, normalna czułość, bez kołnierza i bez obejmy, do temperatur chwilowych maks. 200°C

QRA2.9 to UV czujnik płomienia firmy Siemens, przeznaczony do współpracy z automatami palnikowymi Siemens w układach nadzoru płomieni gazowych oraz płomieni olejowych (żółtych lub niebieskich), a także do kontroli iskry zapłonowej. Wersja QRA2.9 wyróżnia się odporną na wysoką temperaturę obudową (dla temperatur otoczenia do 200°C – krótkotrwale, do kilku sekund).

Najważniejsze cechy

• Producent: Siemens
• Model: QRA2.9
• Typ: UV czujnik płomienia (detektor UV)
• Zastosowanie: nadzór płomieni gazowych i olejowych oraz potwierdzenie iskry zapłonowej
• Czułość: normalna
• Tryb pracy (z odpowiednimi automatami): praca przerywana (intermittent)
• Zakres detekcji UV (komórka UV): 190…270 nm
• Obudowa QRA2.9: odporna na temperaturę otoczenia do 200°C (krótkotrwale, do kilku sekund)
• Wyposażenie montażowe: bez kołnierza i obejmy (flange and clamp)
• Pokrywa zacisków: czarna

Zastosowanie i kompatybilność

QRA2.9 jest przeznaczony do współpracy z automatami palnikowymi Siemens i służy do nadzoru spalania gazu oraz oleju (płomienie żółte lub niebieskie), a także do kontroli iskry zapłonowej. Detektory serii QRA mogą również wykrywać płomienie powstające podczas spalania mieszanek green fuel z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz OME).

QRA2.9 (seria QRA2) jest przewidziany do pracy z następującymi typami automatów palnikowych (praca przerywana):

• LGB2 / LGB4 (z AGQ1)
• LFL
• LFE1
• LFE10
• LFS1.2
• LME11 / LME21 / LME22 / LME39 / LME41 / LME44 (z AGQ3)
• LME71 / LME72 / LME73 / LME76 (z LFS1.2)
• LMV2 / LMV3
• LMV5 (z AGQ1)

Zasada działania

Nadzór płomienia realizowany jest poprzez wykorzystanie promieniowania UV emitowanego przez płomień gazowy lub olejowy. Wewnątrz czujnika znajduje się UV-komórka z 2 elektrodami, która zapala się pod wpływem promieniowania w paśmie 190…270 nm, generując prąd w obwodzie detektora. Komórka UV nie reaguje na żarzące się elementy komory spalania, światło dzienne ani oświetlenie kotłowni.

Podłączenie i okablowanie

• Przewód detektora: dostarczany przez klienta
• Zalecany przewód: H05VV-F 2 × 0,75
• Przewód detektora prowadzić oddzielnie od innych przewodów, w szczególności od przewodów wysokiego napięcia zapłonu, zachowując możliwie największy odstęp.
• Przewody przyłączeniowe prowadzić w rurkach ochronnych (z tworzywa lub uziemionego metalu).

Dane techniczne

• Stopień ochrony (QRA2): IP20 (IP40 przy zastosowaniu odpowiednich przepustów kablowych, np. AGG09)
• Klasa bezpieczeństwa (QRA2): II
• Średnia żywotność komórki UV: ok. 10 000 h przy maks. +50°C (wyższa temperatura otoczenia znacząco skraca żywotność)
• Temperatura pracy (otoczenia): -20…+60°C
• Wilgotność (praca): < 95% r.h.
• Transport / składowanie: -20…+60°C, < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa (QRA2): ok. 46 g

Serwis i części zamienne

• Zapasowa komórka UV (Spare UV tube) dla QRA2.9: AGR 4 502 1131 0
• Komórka UV oraz detektory serii QRA2 podlegają zużyciu i powinny być wymieniane w ramach regularnej konserwacji, najpóźniej po osiągnięciu średniej żywotności.

Montaż – istotne informacje

• Montaż: bezpośrednio na palniku
• Moment dokręcania śrub obudowy QRA2: maks. 0,3 Nm
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody.

Podsumowanie

Siemens QRA2.9 to kompaktowy detektor płomienia UV o normalnej czułości, przeznaczony do nadzoru płomieni gazowych i olejowych oraz do kontroli iskry zapłonowej w układach z automatami palnikowymi Siemens (praca przerywana). Wersja QRA2.9 posiada obudowę odporną na temperaturę otoczenia do 200°C (krótkotrwale), a wymienna komórka UV ma oznaczenie AGR 4 502 1131 0.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE wyłącznie w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Zgodność EAC (zgodność euroazjatycka) wyłącznie w połączeniu ze sterownikiem palnika.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Czujnik płomienia QRA2.9 jest przeznaczony do monitorowania płomieni gazowych i olejowych oraz do kontroli iskier zapłonowych, wyłącznie w zastosowaniach przewidzianych przez producenta.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed przystąpieniem do jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania.
• W przypadku upadku lub uderzenia czujnika QRA2.9 nie wolno go dalej używać, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał płomienia może być również wywołany przez promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• Przewód czujnika należy układać oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie należy prowadzić przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać wielkość sygnału płomienia.
• Nie wolno przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji zastosowanego sterownika palnika. Zalecany przewód dla QRA2.9: H05VV-F 2 x 0,75, z zachowaniem właściwych norm zastosowania.
• Stopień ochrony czujnika QRA2.9 wynosi IP20. Stopień IP40 zgodnie z DIN EN 60529 można uzyskać wyłącznie przy odpowiednim wykonaniu przepustów kablowych, np. z użyciem AGG09.
• Produkt należy eksploatować, transportować i przechowywać w warunkach zgodnych z dokumentacją producenta. Dopuszczalny zakres temperatury wynosi od -20°C do +60°C, wilgotność względna poniżej 95%, a maksymalna wysokość instalacji 2000 m n.p.m.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Model QRA2.9 posiada obudowę odporną na krótkotrwałe działanie wysokiej temperatury do +200°C przez kilka sekund. Nie oznacza to dopuszczenia do pracy ciągłej w takiej temperaturze.
• Urządzenie należy montować i użytkować wyłącznie zgodnie z dokumentacją producenta oraz z właściwym sterownikiem palnika przeznaczonym do współpracy z czujnikiem QRA2.9.

Pliki do pobrania:
QRA2.9 Karta katalogowa
