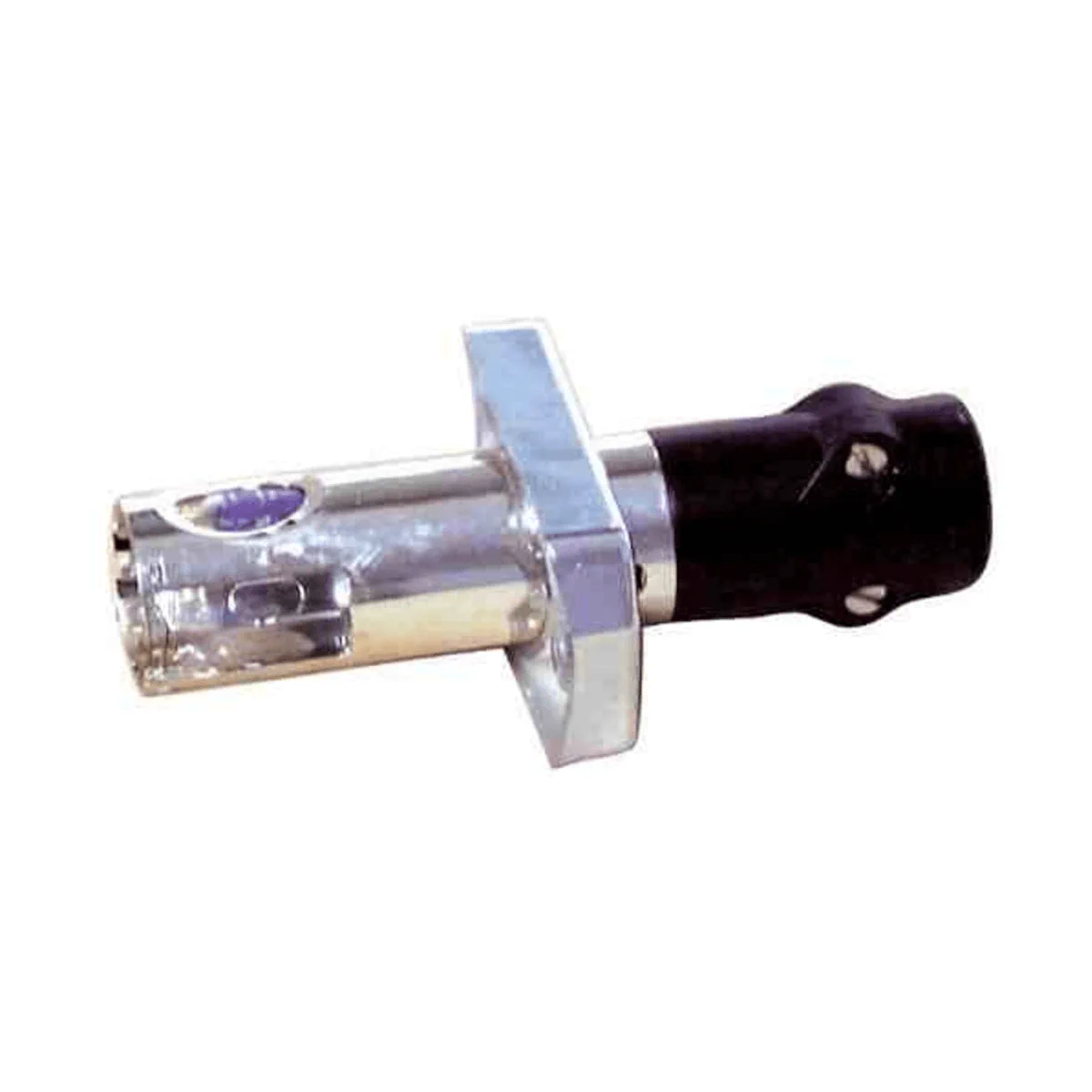

QRA2M(1) Czujnik płomienia UV, wysoka czułość, z kołnierzem zaokrąglonym i obejmą

QRA2M(1) to UV detektor płomienia firmy Siemens, przeznaczony do współpracy z automatyką palnikową Siemens w układach nadzoru płomieni gazowych oraz płomieni olejowych (żółtych i niebieskich), a także do kontroli iskry zapłonowej. Wersja QRA2M(1) wyróżnia się wysoką czułością i jest dostarczana z kołnierzem mocującym oraz obejmą (zabezpieczeniem montażowym), co ułatwia montaż bezpośrednio na palniku.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRA2M(1)
• Artykuł (numer zamówieniowy): BPZ:QRA2M(1)
• Typ urządzenia: UV detektor płomienia (czujnik płomienia UV)
• Zastosowanie: nadzór płomienia gazowego i olejowego oraz kontrola iskry zapłonowej
• Czułość: wysoka (High)
• Tryb pracy (z odpowiednimi automatami palnikowymi): praca przerywana (Intermittent)
• Kołnierz i obejma w komplecie: kołnierz 4 241 8855 0 oraz obejma 4 199 8806 0
• Osłona zacisków: zielona
• Stopień ochrony: IP20 (IP40 przy zastosowaniu odpowiednich przepustów kablowych, np. AGG09)
• Klasa bezpieczeństwa: II
• Zakres temperatury pracy: -20…+60°C
• Dopuszczalna wilgotność (praca): <95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Masa: ok. 46 g
• Zapasowa lampa UV (spare UV tube): AGR 4 502 4065 0

Zastosowanie

Detektor QRA2M(1) służy do nadzoru procesu spalania w palnikach, wykrywając promieniowanie UV płomienia. Może być również używany do kontroli iskry zapłonowej. Detektory QRA mogą także wykrywać płomienie powstające podczas spalania mieszanek zielonych paliw z olejem opałowym.

QRA2M(1) jest przeznaczony do współpracy z automatami palnikowymi Siemens:

• LME7
• LFL
• LMV2 / LMV3
• LFS1

Zasada działania (detekcja UV)

Nadzór płomienia realizowany jest poprzez pomiar promieniowania UV emitowanego przez płomień gazowy lub olejowy. Czujnik wykorzystuje komórkę UV z 2 elektrodami, która ulega jonizacji pod wpływem promieniowania w zakresie 190…270 nm, generując prąd w obwodzie detektora. Komórka UV nie reaguje na żarzące się elementy komory spalania, światło dzienne ani standardowe oświetlenie kotłowni.

Montaż i instalacja

• Montaż: bezpośrednio na palniku; wersja QRA2M(1) dostarczana jest z kołnierzem i obejmą mocującą.
• Pozycja montażu: dowolna.
• Moment dokręcania śrub obudowy QRA2: maks. 0,3 Nm.
• Okablowanie: przewód detektora prowadzić oddzielnie od innych przewodów, w szczególności z dala od przewodów wysokiego napięcia zapłonu.
• Ochrona przewodów: przewody przyłączeniowe prowadzić w rurkach ochronnych (z tworzywa lub uziemionego metalu).
• Wymóg eksploatacyjny: kondensacja, oblodzenie i wnikanie wody są niedopuszczalne.

Podłączenie elektryczne

• Przewód detektora: dostarczany przez klienta.
• Zalecany przewód: H05VV-F 2 x 0,75 (stosować zgodnie z normami aplikacyjnymi).
• Transmisja sygnału: nie prowadzić przewodu detektora razem z innymi przewodami (pojemność linii osłabia sygnał płomienia).
• Długości przewodów: stosować długości dopuszczone dla danego automatu palnikowego (zgodnie z jego dokumentacją).

Konserwacja

• Komórka UV oraz detektory QRA2 podlegają zużyciu i wymagają wymiany w ramach regularnego serwisu.
• Średnia żywotność komórki UV: ok. 10 000 godzin przy maks. +50°C; wyższa temperatura otoczenia znacząco skraca żywotność.

Dane techniczne

• Zakres spektralny detekcji: 190…270 nm
• Średnia żywotność komórki UV: ok. 10 000 h (przy maks. +50°C)
• Stopień ochrony: IP20 (IP40 z odpowiednimi przepustami, np. AGG09)
• Klasa bezpieczeństwa: II
• Temperatura pracy: -20…+60°C
• Temperatura składowania / transportu: -20…+60°C
• Wilgotność (praca / składowanie / transport): <95% r.h.
• Wysokość instalacji: maks. 2 000 m n.p.m.
• Masa: ok. 46 g

Podsumowanie

Siemens QRA2M(1) to wysokoczuły UV detektor płomienia do układów automatyki palnikowej Siemens, przeznaczony do nadzoru płomieni gazowych i olejowych oraz do kontroli iskry zapłonowej. Dostawa z kołnierzem i obejmą, prosta integracja z kompatybilnymi automatami palnikowymi (tryb intermittent) oraz detekcja UV w paśmie 190…270 nm sprawiają, że jest to rozwiązanie dedykowane do niezawodnego nadzoru procesu spalania w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie przeznaczone do pracy wyłącznie w połączeniu ze sterownikiem palnika.
• Czujnik płomienia UV do monitorowania płomieni gazowych oraz płomieni olejowych żółto/niebieskich, a także do kontroli iskier zapłonowych.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej lub serwisowej należy sprawdzić prawidłowy stan okablowania.
• Przewód czujnika należy prowadzić oddzielnie, z możliwie największą odległością od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać sygnał płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji współpracującego sterownika palnika.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące powstanie fałszywego sygnału płomienia. Fałszywy sygnał mogą wywołać również promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem elektrycznym.
• Urządzenie ma stopień ochrony IP20; przy odpowiednim wykonaniu przepustów kablowych, np. z zastosowaniem AGG09, możliwe jest uzyskanie IP40 zgodnie z DIN EN 60529.
• Urządzenie należy eksploatować w zakresie temperatury otoczenia od -20°C do +60°C i na wysokości do maks. 2000 m n.p.m.
• Średnia żywotność ogniwa UV wynosi około 10 000 godzin przy maks. +50°C; wyższe temperatury otoczenia znacznie skracają jego trwałość.
• Moment dokręcenia śrub obudowy dla modelu QRA2 nie może przekraczać 0,3 Nm.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
QRA2M(1) Karta katalogowa
