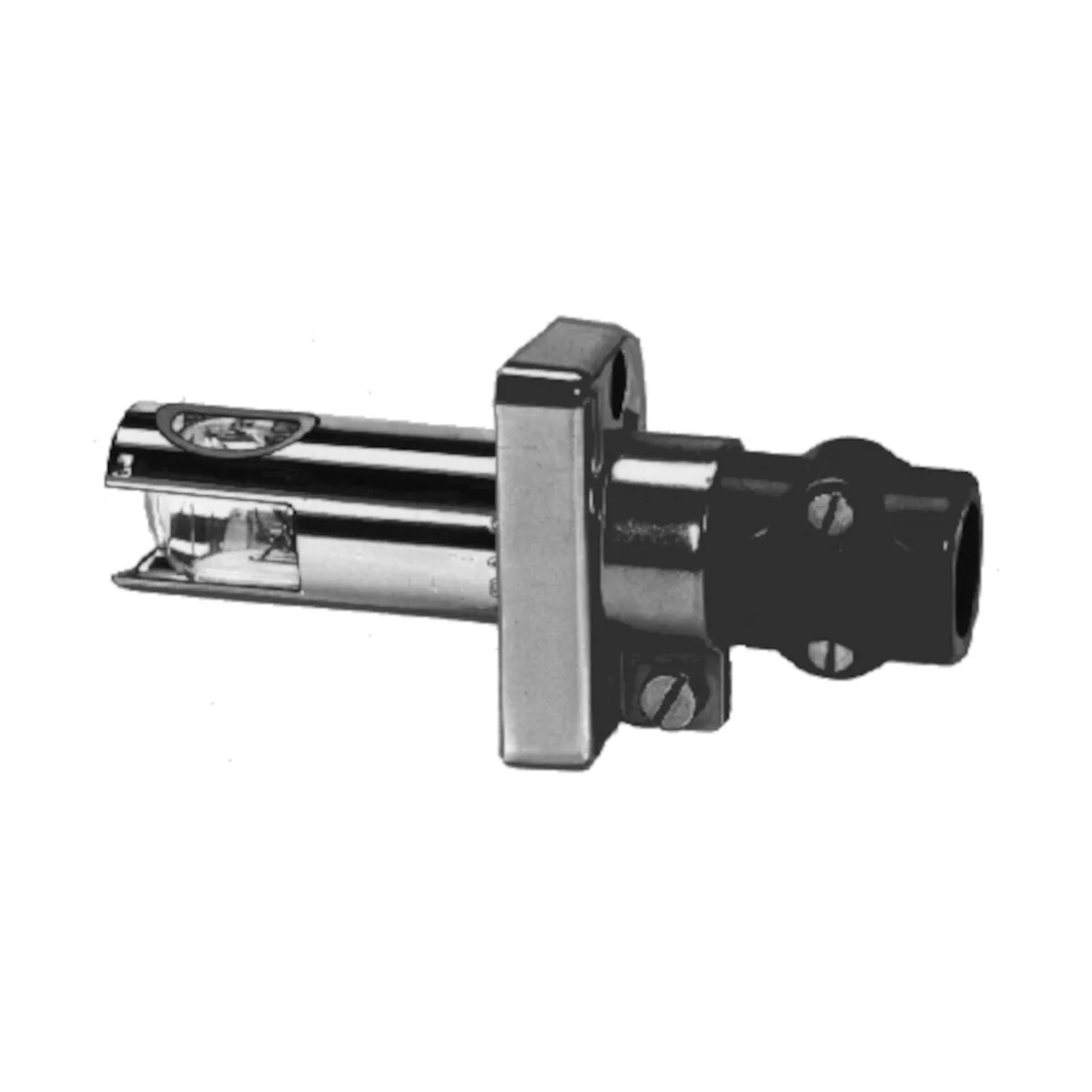

QRA2M(2) Czujnik płomienia UV, wysoka czułość, z kołnierzem płaskim i obejmą

Siemens QRA2M(2) (BPZ:QRA2M(2)) to czujnik płomienia UV o wysokiej czułości, przeznaczony do monitorowania płomieni gazowych, żółto-/niebieskich płomieni olejowych oraz do kontroli iskier zapłonowych w układach palnikowych. Wersja (2) jest dostarczana z elementami montażowymi: kołnierzem prostym 4 241 8898 0 oraz obejmą 4 199 8806 0, co ułatwia bezpośrednie zamocowanie czujnika na palniku.

Najważniejsze cechy

• Producent: Siemens
• Model: QRA2M(2)
• Typ urządzenia: czujnik płomienia UV
• Zastosowanie: nadzór płomienia (gaz/olej) oraz kontrola iskry zapłonowej
• Czułość: wysoka
• Tryb pracy (wg przeznaczenia sterowników): praca przerywana
• Osłona zacisków: zielona
• W zestawie (wersja 2): kołnierz prosty 4 241 8898 0 oraz obejma 4 199 8806 0
• Zapasowe ogniwo UV: AGR 4 502 4065 0

Zastosowanie i kompatybilność

Czujnik QRA2M(2) jest przeznaczony do współpracy ze sterownikami palnika Siemens w trybie pracy przerywanej, w szczególności z:

• LME7
• LFL
• LMV2 / LMV3
• LFS1

Czujniki QRA mogą wykrywać również płomienie powstające wskutek spalania dodatków Green Fuel do oleju opałowego.

Zasada działania

Monitorowanie płomienia odbywa się poprzez wykorzystanie promieniowania ultrafioletowego. Detektorem jest ogniwo UV z 2 elektrodami, które ulega zapłonowi pod wpływem promieniowania o długości fali 190…270 nm, wytwarzając sygnał płomienia (prąd w obwodzie czujnika). Ogniwo UV nie reaguje na żarzący się szamot komory spalania ani na światło dzienne.

Montaż

• Położenie montażowe: dowolne
• Montaż bezpośrednio na palniku: w wersji QRA2M(2) z kołnierzem prostym 4 241 8898 0 oraz obejmą 4 199 8806 0
• Moment dokręcenia śrub obudowy QRA2: maks. 0,3 Nm

Podłączenie elektryczne i prowadzenie przewodu

• Przewód czujnika: w gestii użytkownika
• Zalecany przewód: H05VV-F 2 × 0,75 (przestrzegać norm dotyczących zastosowania)
• Przewód czujnika prowadzić oddzielnie, możliwie daleko od innych przewodów, zwłaszcza kabli zapłonowych wysokiego napięcia
• Przewody przyłączeniowe układać w wężu ochronnym (z tworzywa sztucznego lub uziemionego metalu)
• Nie przekraczać dopuszczalnej długości przewodu czujnika podanej w danych technicznych zastosowanego sterownika palnika

Dane techniczne

• Zakres temperatury (praca): -20…+60°C
• Zakres temperatury (transport): -20…+60°C
• Zakres temperatury (składowanie): -20…+60°C
• Wilgotność (praca/transport/składowanie): < 95% wilg. wzgl.
• Maks. wysokość ustawienia: 2000 m n.p.m.
• Klasa ochronności: II
• Stopień ochrony: IP20 (IP40 przy odpowiednim wykonaniu przepustów kablowych, np. AGG09)
• Masa czujnika QRA2: ok. 46 g
• Średnia żywotność ogniwa UV: ok. 10 000 h przy maks. +50°C (wyższe temperatury otoczenia znacznie skracają żywotność)

Akcesoria (opcjonalnie)

• AGG09 – zestaw IP40 (uszczelnienie kabla Ø 5…8 mm), numer artykułu: BPZ:AGG09

Podsumowanie

Siemens QRA2M(2) to czujnik płomienia UV o wysokiej czułości do aplikacji palnikowych z pracą przerywaną. Wersja (2) dostarczana jest z kołnierzem prostym oraz obejmą, co zapewnia wygodny montaż bezpośrednio na palniku, a działanie w paśmie 190…270 nm umożliwia skuteczny nadzór płomieni gazowych i olejowych oraz kontrolę iskry zapłonowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do monitorowania płomienia wyłącznie w instalacjach ze sterownikami palników Siemens i tylko w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE (zgodność z normami UE) oraz zgodność EAC.
• Produkt przeznaczony dla producentów urządzeń z rynku pierwotnego (OEM), stosujących czujnik w swoich wyrobach.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania. Nieprawidłowe okablowanie może spowodować porażenie prądem elektrycznym lub nieprawidłową pracę układu bezpieczeństwa.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów zmniejszają wielkość sygnału płomienia.
• Należy stosować osobny przewód czujnika oraz nie przekraczać dopuszczalnej długości przewodu określonej w dokumentacji odpowiedniego sterownika palnika.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa podczas montażu i eksploatacji.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli nie widać uszkodzeń zewnętrznych. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał mogą wywołać również promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz porażenie prądem elektrycznym.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia podczas pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji do 2000 m n.p.m.
• Średnia żywotność ogniwa UV wynosi około 10 000 godzin przy maksymalnej temperaturze +50°C; wyższe temperatury otoczenia znacząco skracają żywotność elementu.
• Stopień ochrony QRA2M(2): IP20; przy odpowiednim wykonaniu przepustów kablowych możliwe IP40 zgodnie z DIN EN 60529.
• Klasa ochronności urządzenia: II.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
