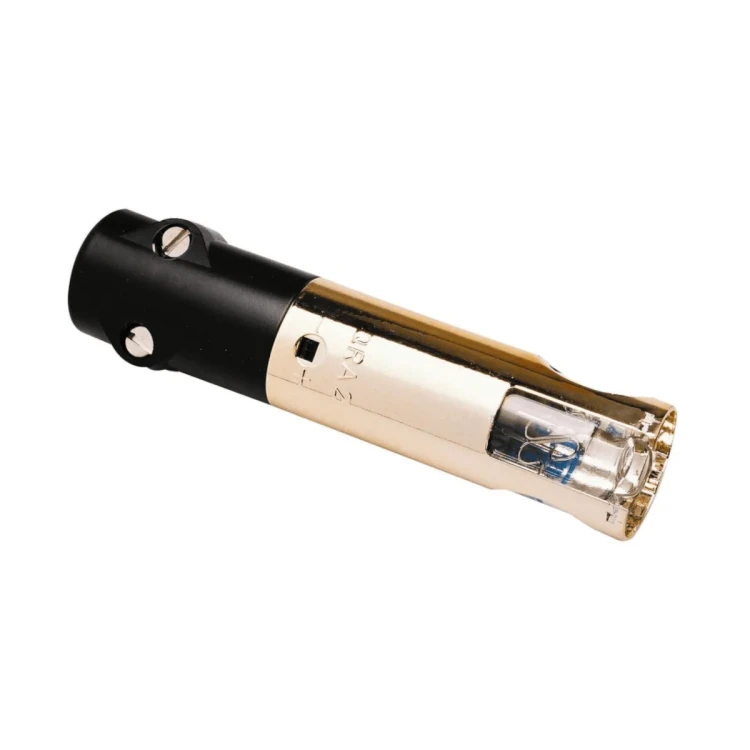

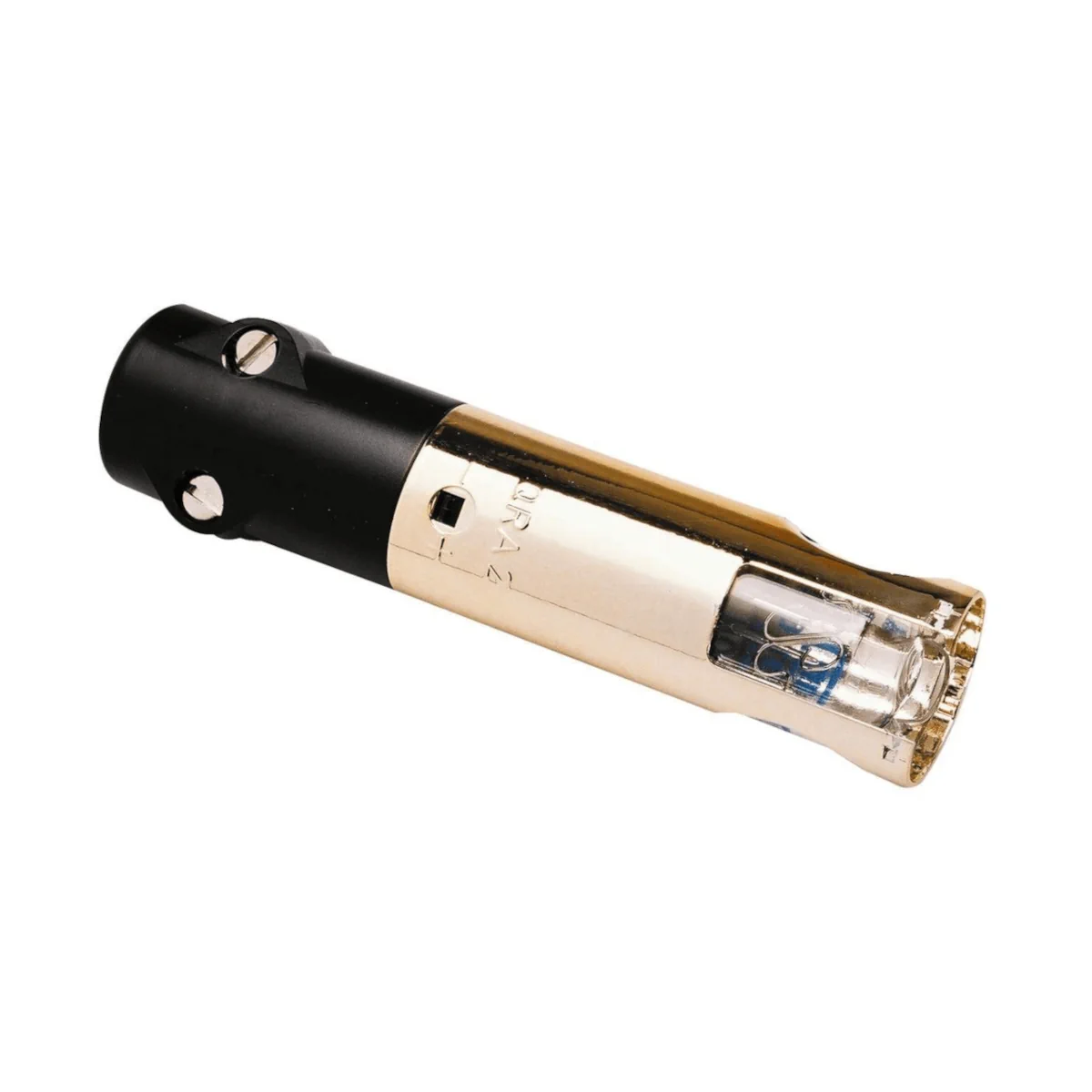

QRA2M Czujnik płomienia UV, wysoka czułość, bez kołnierza i bez obejmy

QRA2M to czujnik płomienia UV firmy Siemens, przeznaczony do współpracy ze sterownikami palników Siemens w układach bezpieczeństwa palnikowego. Służy do monitorowania płomieni gazowych, żółto/niebieskich płomieni olejowych oraz do kontrolowania iskier zapłonowych. Wersja QRA2M wyróżnia się wysoką czułością i jest wykonana w obudowie z tworzywa sztucznego pokrytej metalową powłoką, co ogranicza ryzyko naładowania elektrostatycznego w strumieniu powietrza dmuchawy.

Najważniejsze cechy

• Producent: Siemens
• Model / numer artykułu: BPZ:QRA2M
• Typ: czujnik płomienia UV do sterowników palników
• Zastosowanie: monitoring płomieni gazowych i olejowych oraz kontrola iskry zapłonowej
• Czułość: wysoka
• Tryb pracy: praca przerywana (zależnie od zastosowanego sterownika palnika)
• Zakres wykrywanego promieniowania UV: 190…270 nm
• Osłona zacisków: zielona
• Zapasowe ogniwo UV: AGR 4 502 4065 0

Zastosowanie i kompatybilność (sterowniki palników)

Czujnik QRA2M stosuje się do monitorowania płomienia i sygnału UV w połączeniu ze sterownikami palników Siemens, m.in.:

• LGB2 / LGB4 (z AGQ1)
• LFL
• LFE1
• LFE10
• LMG (z AGQ2)
• LME21 / LME22 / LME39 (z AGQ3) / LME7
• LMV2 / LMV3
• LMV5 (z AGQ1)

Uwaga: czujnik przeznaczony jest do pracy tylko w połączeniu ze sterownikiem palnika.

Zasada działania

Monitorowanie płomienia realizowane jest poprzez wykorzystanie promieniowania ultrafioletowego płomieni gazowych i olejowych. W czujniku zastosowano ogniwo UV z 2 elektrodami, które pod wpływem promieniowania o długości fali 190…270 nm ulega zapłonowi, wytwarzając prąd w obwodzie czujnika płomienia. Ogniwo UV nie reaguje na żarzący się szamot komory spalania ani na światło dzienne.

Montaż i instalacja – najważniejsze wskazówki

• Położenie montażowe: dowolne
• Moment dokręcenia śrub obudowy: maks. 0,3 Nm
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie należy prowadzić przewodu czujnika razem z innymi przewodami – pojemności przewodów zmniejszają sygnał płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika – obowiązują wartości podane w danych technicznych zastosowanego sterownika palnika.
• W przypadku upadku lub uderzenia czujnika nie należy go dalej używać (ryzyko pogorszenia funkcji bezpieczeństwa, nawet bez widocznych uszkodzeń).

Dane techniczne

• Średnia żywotność ogniwa UV: ok. 10000 godz. (przy maks. +50°C); wyższe temperatury otoczenia znacznie skracają żywotność
• Klasa ochronności: II
• Stopień ochrony: IP20 (IP40 przy odpowiednim wykonaniu przepustów kablowych, np. z zastosowaniem AGG09)
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Warunki pracy: -20…+60°C, wilgotność < 95% wilg. wzgl.
• Warunki transportu: -20…+60°C, wilgotność < 95% wilg. wzgl.
• Warunki składowania: -20…+60°C, wilgotność < 95% wilg. wzgl.
• Zalecany przewód czujnika (w gestii użytkownika): H05VV-F 2 x 0,75 (przestrzegać norm dotyczących zastosowania)
• Masa: ok. 46 g

Normy i zgodności

• Zgodność EAC (zgodność euroazjatycka)
• Chińska dyrektywa RoHS

Akcesoria (opcjonalnie)

• AGG09 – zestaw IP40 (uszczelnienie kabla Ø 5…8 mm), numer artykułu: BPZ:AGG09

Podsumowanie

Siemens QRA2M to wysokoczuły czujnik płomienia UV do zastosowań palnikowych, przeznaczony do monitorowania płomieni gazowych i olejowych oraz kontroli iskry zapłonowej w układach opartych o sterowniki palników Siemens. Stabilna detekcja promieniowania 190…270 nm, klasa ochronności II oraz możliwość uzyskania IP40 (przy odpowiednich przepustach kablowych) czynią go praktycznym rozwiązaniem do aplikacji OEM wymagających pewnego nadzoru płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE). Produkt należy stosować wyłącznie w połączeniu ze sterownikiem palnika zgodnie z dokumentacją producenta.
• Czujnik płomienia UV przeznaczony do monitorowania płomieni gazowych i olejowych oraz do kontroli iskier zapłonowych. Produkt przeznaczony jest dla producentów z rynku pierwotnego (OEM), stosujących czujnik w swoich wyrobach.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli nie widać uszkodzeń zewnętrznych. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem.
• Lampy halogenowe, spawarki, lampy specjalne, iskra zapłonowa, a także promieniowanie rentgenowskie i gamma mogą powodować fałszywy sygnał płomienia i utratę funkcji bezpieczeństwa. Należy eliminować takie źródła zakłóceń z obszaru pracy czujnika.
• Przewód czujnika należy prowadzić oddzielnie, z możliwie największą odległością od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie należy prowadzić przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać sygnał płomienia.
• Nie wolno przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji użytego sterownika palnika. Do przewodu należy stosować rozwiązania zgodne z obowiązującymi normami zastosowania.
• Moment dokręcenia śrub obudowy dla QRA2M: maks. 0,3 Nm. Przekroczenie zalecanej wartości może spowodować uszkodzenie obudowy lub pogorszenie bezpieczeństwa eksploatacji.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Produkt ma stopień ochrony IP20. Przy odpowiednim wykonaniu przepustów kablowych, np. z zastosowaniem AGG09, możliwe jest uzyskanie IP40 zgodnie z DIN EN 60529. Dobór osprzętu ochronnego należy wykonać zgodnie z warunkami montażu.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20 do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
