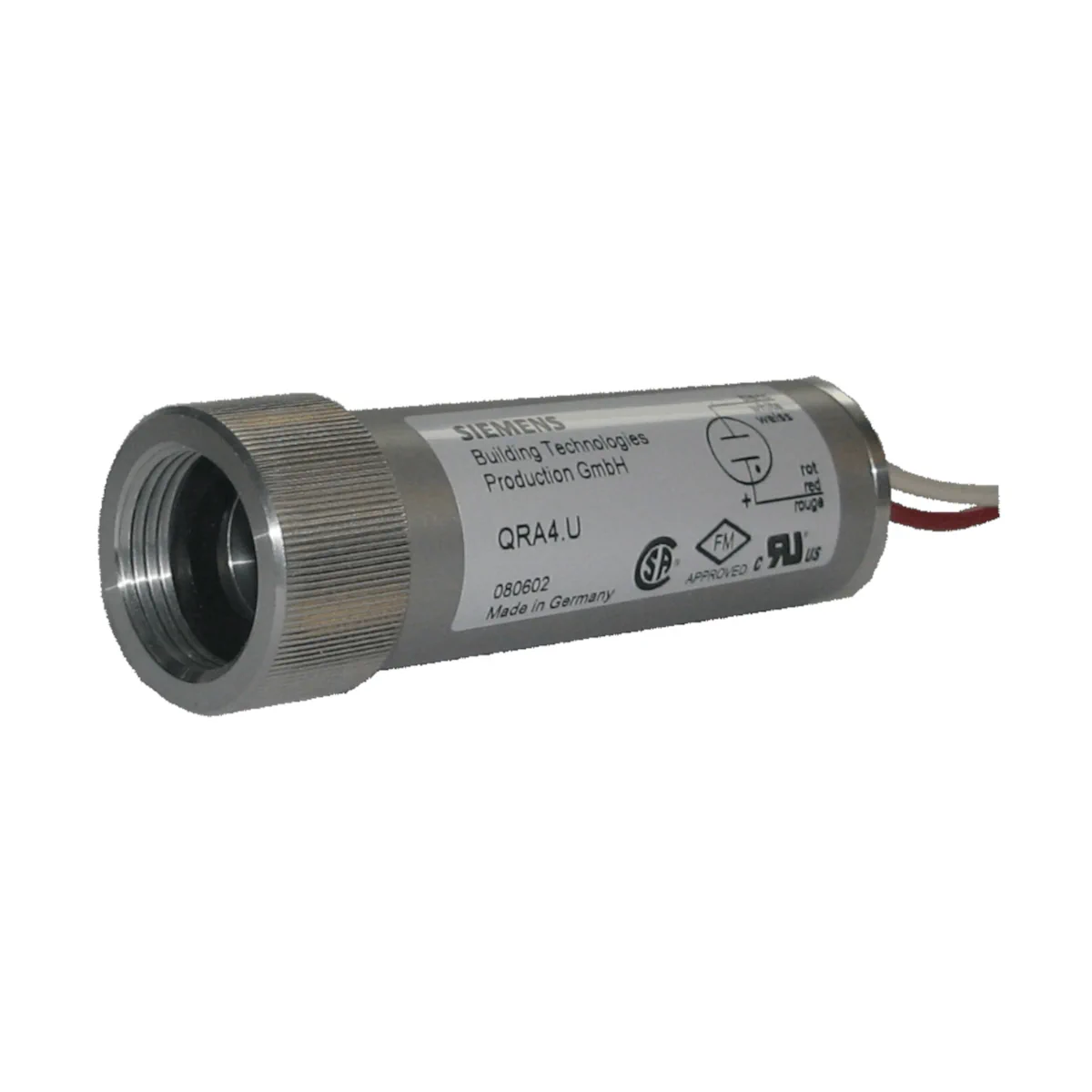

QRA4.U Czujnik płomienia UV, normalna czułość, czołowy, przyłącze gwintowe 3/4″ - 14 NPSM

QRA4.U to detektor płomienia UV firmy Siemens, przeznaczony do współpracy z automatyką palnikową Siemens w układach nadzoru płomienia. Czujnik służy do detekcji płomieni gazowych oraz żółto- i niebieskopłomieniowych płomieni olejowych, a także do kontroli iskry zapłonowej w pracy przerywanej. Wersja QRA4.U posiada czułość normalną i jest wykonana w postaci czujnika do oświetlenia czołowego (frontal illumination).

Najważniejsze cechy

• Producent: Siemens
• Model: QRA4.U
• Typ: UV flame detector (detektor płomienia UV)
• Zastosowanie: nadzór płomienia gazowego i olejowego; kontrola iskry zapłonowej (praca przerywana)
• Zakres widmowy UV: 190…270 nm
• Budowa: obudowa aluminiowa, czujnik do oświetlenia czołowego
• Gwint montażowy: ¾"-14 NPSM (mocowanie do palnika/kotła)
• Przyłącze dla osłony przewodów: ½"-14 NPSM (np. do elastycznego metalowego peszla ½")
• Przewody przyłączeniowe: ok. 1,8 m
• Stopień ochrony: IP54 (do zapewnienia poprzez prawidłowy montaż)
• Dopuszczalne ciśnienie komory spalania: maks. 150 mbar
• Klasa bezpieczeństwa urządzenia: II (podwójna izolacja)
• Montaż: pozycja montażu dowolna
• Masa: ok. 180 g

Zastosowanie i kompatybilność (automaty palnikowe Siemens)

Detektor QRA4.U jest przeznaczony do współpracy z następującymi typami automatyki palnikowej:

• LFL
• LFE1
• LFE10
• LFS1
• LGB2 / LGB4 z dodatkowym modułem UV AGQ1.xA27
• LME21.xxxC2 / LME22.xxxC2 z dodatkowym modułem UV AGQ3.xA27
• LME39.xxxC2 z dodatkowym modułem UV AGQ3.xA27
• LME41.xxxC2 / LME44.xxxC2 z dodatkowym modułem UV AGQ3.xA27
• LME71 / LME72 / LME73 / LME76
• LMV26.300Ax z zespołem przełączającym AGM60.1
• LMV27.100Ax
• LMV36.520Ax z zespołem przełączającym AGM60.4
• LMV37.4
• LMV5 z dodatkowym modułem UV AGQ1.xA27

QRA4.U może również wykrywać płomienie powstające przy spalaniu mieszanek green fuel z olejem opałowym, m.in. paliw parafinowych OME (oxymethylene ethers 3, 4 i 5 – OME) oraz HVO (hydrogenated vegetable oils).

Zasada działania

Nadzór płomienia realizowany jest na podstawie promieniowania UV emitowanego przez płomień gazowy lub olejowy. Detektorem promieniowania jest komórka UV z 2 elektrodami, która pod wpływem oświetlenia w zakresie 190…270 nm generuje prąd w obwodzie detektora. Komórka UV nie reaguje na żarzące się materiały ogniotrwałe w komorze spalania ani na światło dzienne.

Montaż i okablowanie

• Mocowanie: aluminiowa obudowa z gwintem ¾"-14 NPSM do przykręcenia czujnika do palnika lub kotła.
• Ochrona przewodów: czujnik posiada gwint ½"-14 NPSM do zastosowania złączki i elastycznego metalowego peszla ½" (np. typu Menzel) w celu ochrony przewodów.
• Prowadzenie kabli: przewód detektora prowadzić oddzielnie od innych przewodów, w szczególności od przewodów wysokiego napięcia zapłonu, zachowując możliwie największy odstęp.
• Transmisja sygnału: nie prowadzić przewodu detektora wspólnie z innymi przewodami (pojemność linii zmniejsza wartość sygnału płomienia); stosować osobny kabel.
• Osłona przewodów: przewody prowadzić w rurkach ochronnych (z tworzywa lub z uziemionego metalu).
• Stopień ochrony: IP54 musi zostać zapewniony poprzez prawidłowy montaż.

Uruchomienie i kontrola sygnału

Poprawna praca palnika jest zapewniona, gdy natężenie promieniowania UV w miejscu montażu QRA4.U jest wystarczające, aby detektor pewnie reagował podczas każdej połówki fali. Intensywność promieniowania UV w miejscu montażu sprawdza się poprzez pomiar prądu detektora (zgodnie z dokumentacją zastosowanego automatu palnikowego).

Dane techniczne

• Średnia żywotność komórki UV: ok. 10 000 h przy maks. +50°C (wyższe temperatury znacząco skracają żywotność)
• Dopuszczalne ciśnienie komory spalania: maks. 150 mbar
• Stopień ochrony: IP54 (do zapewnienia poprzez montaż)
• Pozycja montażu: dowolna
• Klasa bezpieczeństwa urządzenia: II (podwójna izolacja)
• Masa: ok. 180 g
• Warunki środowiskowe (praca): -20…60°C, <95% r.h.
• Warunki środowiskowe (transport / magazynowanie): -20…60°C, <95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Wymagania: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Konstrukcja i wymiary

• Materiał obudowy: aluminium
• Gwint mocujący: ¾"-14 NPSM
• Gwint dla osłony przewodów: ½"-14 NPSM
• Wymiary (wg rysunku): Ø30,5 mm, Ø35 mm; długość 108 mm; odcinek 19 mm

Akcesoria (opcjonalnie)

• BPZ:AGG02 (AGG02): szkło termoizolacyjne z podkładką sprężynującą i O-ringiem
• BPZ:AGG04 (AGG04): sprzęgło montażowe (adapter gwintu QRA4-NPSM na europejski gwint rurowy G1")
• BPZ:AGG15 (AGG15): element termoizolacyjny pomiędzy QRA4 a sprzęgłem montażowym AGG04 (opakowanie 5 szt.)

Serwis i eksploatacja

• Komórka UV jest wklejona w obudowę i nie może być wymieniana osobno.
• Po osiągnięciu końca żywotności komórki UV należy wymienić cały detektor QRA4.U.
• Komórki UV oraz detektor QRA4 podlegają zużyciu i powinny być wymieniane w ramach regularnej konserwacji, najpóźniej po osiągnięciu średniej żywotności.

Podsumowanie

Siemens QRA4.U to solidny detektor płomienia UV o normalnej czułości, przeznaczony do nadzoru płomienia gazowego i olejowego oraz kontroli iskry zapłonowej w układach z automatyką palnikową Siemens. Aluminiowa obudowa z gwintem ¾"-14 NPSM, możliwość zabezpieczenia przewodów poprzez przyłącze ½"-14 NPSM oraz praca w szerokim zakresie warunków środowiskowych czynią go praktycznym wyborem do zastosowań palnikowych, gdzie liczy się pewna detekcja promieniowania UV.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE wyłącznie przy stosowaniu w połączeniu z odpowiednimi automatami palnikowymi zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC (zgodność euroazjatycka) wyłącznie przy stosowaniu w połączeniu z odpowiednimi automatami palnikowymi.
• Produkt przeznaczony do nadzoru płomienia gazowego lub olejowego oraz do kontroli iskry zapłonowej w pracy przerywanej. Stosować wyłącznie zgodnie z przeznaczeniem i wyłącznie z kompatybilnymi automatami palnikowymi wskazanymi w dokumentacji producenta.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Nie otwierać, nie modyfikować ani nie ingerować w urządzenie. Nieautoryzowana ingerencja może spowodować utratę funkcji bezpieczeństwa i zwalnia producenta z odpowiedzialności za szkody.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego wszystkimi biegunami, zabezpieczyć przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić odpowiednią ochronę przed porażeniem prądem na zaciskach przyłączeniowych.
• Po zakończeniu montażu, instalacji lub prac serwisowych należy sprawdzić prawidłowość i porządek okablowania. Nieprawidłowe okablowanie może spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Przewód detektora należy prowadzić oddzielnie od innych przewodów, w szczególności od przewodów wysokiego napięcia zapłonowego, zachowując możliwie największy odstęp.
• Przewodu detektora nie wolno prowadzić wspólnie z innymi kablami. Do połączenia należy stosować osobny przewód oraz przestrzegać dopuszczalnych długości przewodu zgodnie z dokumentacją współpracującego automatu palnikowego.
• Przewody przyłączeniowe należy prowadzić w rurze ochronnej z tworzywa sztucznego lub uziemionego metalu.
• Upadek lub silne uderzenie może negatywnie wpłynąć na funkcje bezpieczeństwa urządzenia. Takiego detektora nie wolno uruchamiać nawet wtedy, gdy nie widać uszkodzeń.
• Lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe, a także promieniowanie rentgenowskie i gamma mogą wywołać błędny sygnał płomienia. Należy wyeliminować takie źródła zakłóceń podczas montażu i eksploatacji.
• Stopień ochrony IP54 jest zapewniany przez prawidłowy montaż. Należy zamontować urządzenie zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Nieprzestrzeganie tych wymagań grozi utratą funkcji bezpieczeństwa i porażeniem prądem.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od -20°C do +60°C, przy wilgotności względnej poniżej 95% oraz na wysokości do 2000 m n.p.m.
• Maksymalne dopuszczalne ciśnienie komory spalania wynosi 150 mbar. Nie przekraczać wartości określonych przez producenta.
• Urządzenie ma klasę ochronności II (podwójna izolacja).
• Ogniwo UV jest wklejone w obudowę i nie jest wymienne. Po zakończeniu żywotności ogniwa należy wymienić cały detektor płomienia.
• Zużytego produktu nie wolno wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
