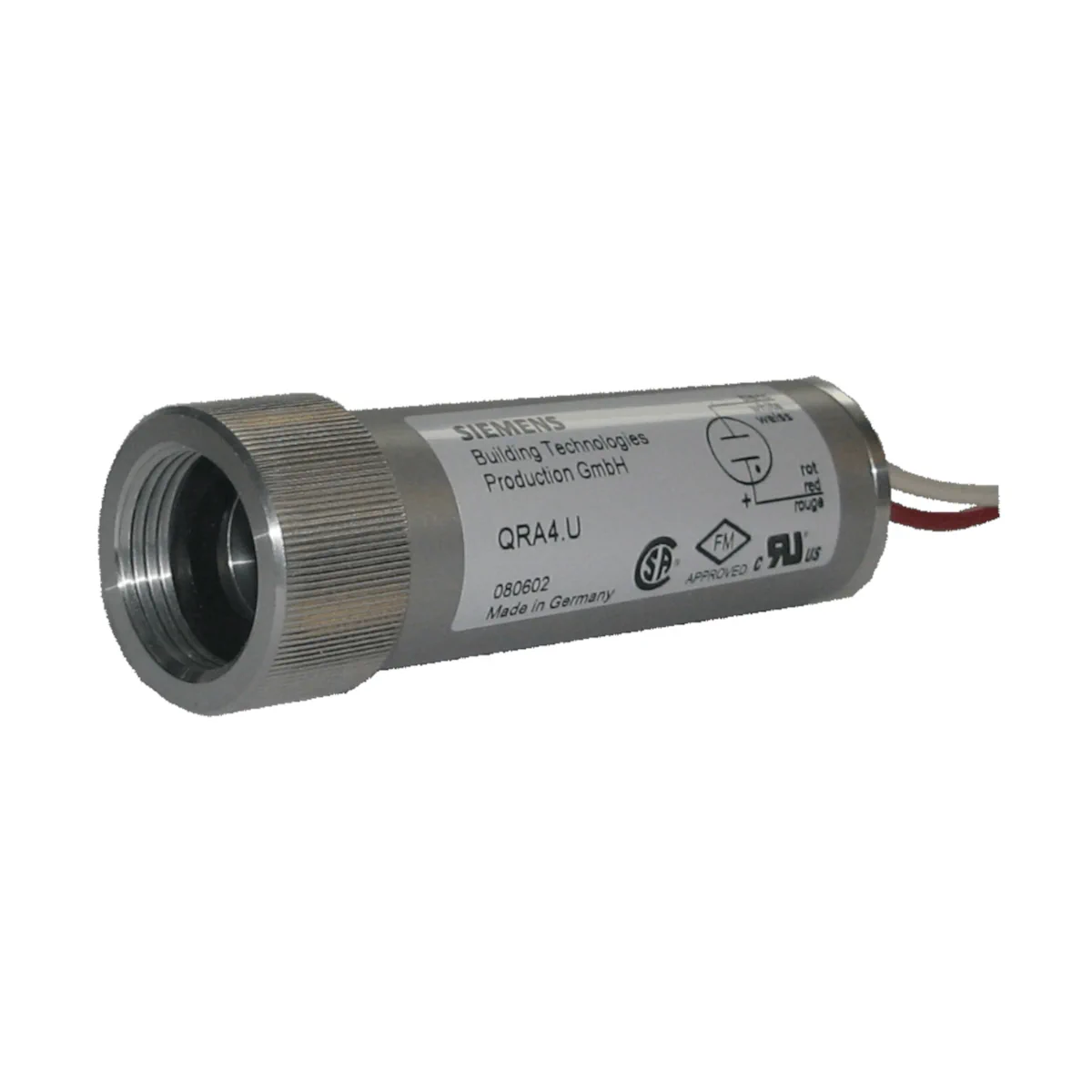

QRA4M.U Czujnik płomienia UV, wysoka czułość, czołowy, przyłącze gwintowe 3/4″ - 14 NPSM

QRA4M.U to czujnik płomienia UV firmy Siemens o wysokiej czułości, przeznaczony do współpracy z wybranymi automatami palnikowymi Siemens w celu nadzoru płomieni gazowych oraz płomieni olejowych żółto- i niebieskopalnych, a także do kontroli iskry zapłonowej (spark proving) w pracy przerywanej. Detektor wykorzystuje promieniowanie UV emitowane przez płomień i jest przeznaczony do integracji w urządzeniach OEM.

Najważniejsze cechy

• Producent: Siemens
• Model: QRA4M.U
• Typ: UV flame detector (czujnik płomienia UV), do oświetlenia czołowego (frontal illumination)
• Czułość: wysoka (High)
• Zastosowanie: nadzór płomieni gazowych i olejowych oraz kontrola iskry zapłonowej w pracy przerywanej
• Zakres wykrywanego UV: 190…270 nm
• Odporność na światło dzienne: komórka UV nie reaguje na światło dzienne oraz na żarzące się elementy komory spalania (glowing firebrick)
• Stopień ochrony: IP54 (do zapewnienia poprzez prawidłowy montaż)
• Klasa bezpieczeństwa urządzenia: II (podwójna izolacja)

Zastosowanie i kompatybilność (tylko dla QRA4M.U)

QRA4M.U jest przeznaczony do pracy z następującymi typami automatów palnikowych Siemens:

• LFS1
• LMV26.300Ax (z AGM60.1 switch unit)
• LMV27.100Ax
• LMV36.520Ax (z AGM60.4 switch unit)
• LMV37.4

Detektor może również wykrywać płomienie powstające podczas spalania mieszanek „green fuel” z olejem opałowym (np. paliwa parafinowe OME oraz HVO), zgodnie z opisem producenta.

Zasada działania

W tej metodzie nadzoru płomienia wykorzystywane jest promieniowanie UV emitowane przez płomienie gazowe lub olejowe. Elementem detekcyjnym jest komórka UV z 2 elektrodami, która przewodzi prąd po oświetleniu promieniowaniem w zakresie 190…270 nm, generując sygnał płomienia w obwodzie detektora.

Konstrukcja i montaż

• Obudowa: aluminiowa
• Montaż do palnika/kotła: gwint przyłączeniowy ¾"-14 NPSM
• Przyłącze dla osłony przewodów / elastycznego peszla metalowego: gwint ½"-14 NPSM
• Pozycja montażu: dowolna (optional)
• Przewody przyłączeniowe: ok. 1,8 m

Wskazówki instalacyjne (skrót)

• Prowadzić przewód detektora oddzielnie od innych przewodów, w szczególności z zachowaniem możliwie dużej odległości od przewodów wysokiego napięcia zapłonu.
• W celu ograniczenia zakłóceń i strat sygnału stosować oddzielny przewód (pojemność linii zmniejsza wartość sygnału płomienia).
• Przewody prowadzić w rurce ochronnej (z tworzywa lub uziemionego metalu).
• Długości przewodów detektora stosować zgodnie z danymi technicznymi automatu palnikowego / dokumentacją bazową użytego sterownika.

Dane techniczne

• Średnia żywotność komórki UV: ok. 10 000 h przy maks. +50°C (wyższa temperatura otoczenia znacząco skraca żywotność)
• Dopuszczalne ciśnienie w komorze spalania: maks. 150 mbar
• Stopień ochrony: IP54 (do zapewnienia przez montaż)
• Masa: ok. 180 g
• Warunki pracy: -20…+60°C, wilgotność <95% r.h.
• Warunki transportu: -20…+60°C, wilgotność <95% r.h.
• Warunki składowania: -20…+60°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Uwaga środowiskowa: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Wymiary

• Długość korpusu: 108 mm
• Długość części czołowej: 19 mm
• Średnica korpusu: Ø 30,5 mm
• Średnica części czołowej: Ø 35 mm
• Gwinty: ¾"-14 NPSM (mocowanie), ½"-14 NPSM (osłona przewodów)

Akcesoria (opcjonalne)

• AGG02 – szkło izolujące termicznie (heat insulation glass) ze sprężystą podkładką i O-ringiem
• AGG04 – złączka montażowa (mounting coupling), adapter gwintu QRA4-NPSM na europejski gwint rurowy G1"
• AGG15 – element izolujący termicznie pomiędzy QRA4 a złączką montażową AGG04 (opakowanie 5 szt.)

Serwis i eksploatacja

• Komórka UV jest wklejona wewnątrz obudowy i nie jest demontowalna.
• Po osiągnięciu kresu żywotności komórki UV należy wymienić cały detektor QRA4M.U.

Podsumowanie

Siemens QRA4M.U to wysokoczuły detektor płomienia UV do nadzoru płomieni gazowych i olejowych oraz do kontroli iskry zapłonowej w pracy przerywanej. Aluminiowa obudowa, gwinty ¾"-14 NPSM i ½"-14 NPSM, stopień ochrony IP54 (po zapewnieniu przez montaż) oraz praca w zakresie -20…+60°C sprawiają, że jest to rozwiązanie przeznaczone do profesjonalnych układów palnikowych współpracujących z kompatybilnymi sterownikami Siemens.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z kompatybilnymi automatami palnikowymi Siemens; model QRA4M.U jest detektorem płomienia UV do nadzoru płomieni gazowych oraz żółtych lub niebieskich płomieni olejowych, a także do potwierdzania iskry zapłonowej w pracy przerywanej.
• W połączeniu z automatami palnikowymi spełnia wymagania oznaczeń i certyfikacji wskazanych w dokumentacji, w tym CE oraz EAC.
• Montaż, instalację, uruchomienie i serwis wolno wykonywać wyłącznie wykwalifikowanemu personelowi.
• Nie otwierać, nie ingerować i nie modyfikować detektora płomienia. Nieautoryzowana ingerencja może prowadzić do utraty funkcji bezpieczeństwa.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. W przeciwnym razie istnieje ryzyko porażenia prądem.
• Należy zapewnić odpowiednią ochronę przed porażeniem prądem na zaciskach przyłączeniowych.
• Po zakończeniu montażu, instalacji lub prac serwisowych należy każdorazowo sprawdzić poprawność i porządek okablowania. Nieprawidłowe okablowanie grozi utratą funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Przewód detektora należy prowadzić oddzielnie od innych przewodów, w szczególności z dala od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Przewodu detektora nie wolno prowadzić razem z innymi kablami, ponieważ pojemność linii zmniejsza wielkość sygnału płomienia. Należy stosować oddzielny przewód oraz przestrzegać dopuszczalnych długości przewodu zgodnie z dokumentacją współpracującego automatu palnikowego.
• Przewody przyłączeniowe należy prowadzić w rurze ochronnej z tworzywa sztucznego lub z uziemionego metalu.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe, a także promieniowanie rentgenowskie i gamma mogą wywoływać błędne sygnały płomienia. Może to prowadzić do utraty funkcji bezpieczeństwa.
• Upadek lub uderzenie może pogorszyć funkcje bezpieczeństwa urządzenia. Detektora, który został upuszczony lub uderzony, nie wolno uruchamiać nawet wtedy, gdy nie wykazuje widocznych uszkodzeń.
• Stopień ochrony IP54 jest zapewniany wyłącznie przez prawidłowy montaż. Kondensacja, oblodzenie oraz wnikanie wody są niedopuszczalne, ponieważ grożą utratą funkcji bezpieczeństwa i ryzykiem porażenia prądem.
• Urządzenie należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy od -20 °C do +60 °C, wilgotność poniżej 95% RH, wysokość instalacji do 2000 m n.p.m.
• Detektor ma klasę ochronności II (podwójna izolacja).
• Komórka UV jest wklejona w obudowę i nie może być demontowana. Po zakończeniu żywotności komórki UV należy wymienić kompletny detektor.
• Średnia żywotność komórki UV wynosi około 10 000 godzin przy maksymalnej temperaturze otoczenia +50 °C; wyższa temperatura otoczenia znacznie skraca jej trwałość.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
