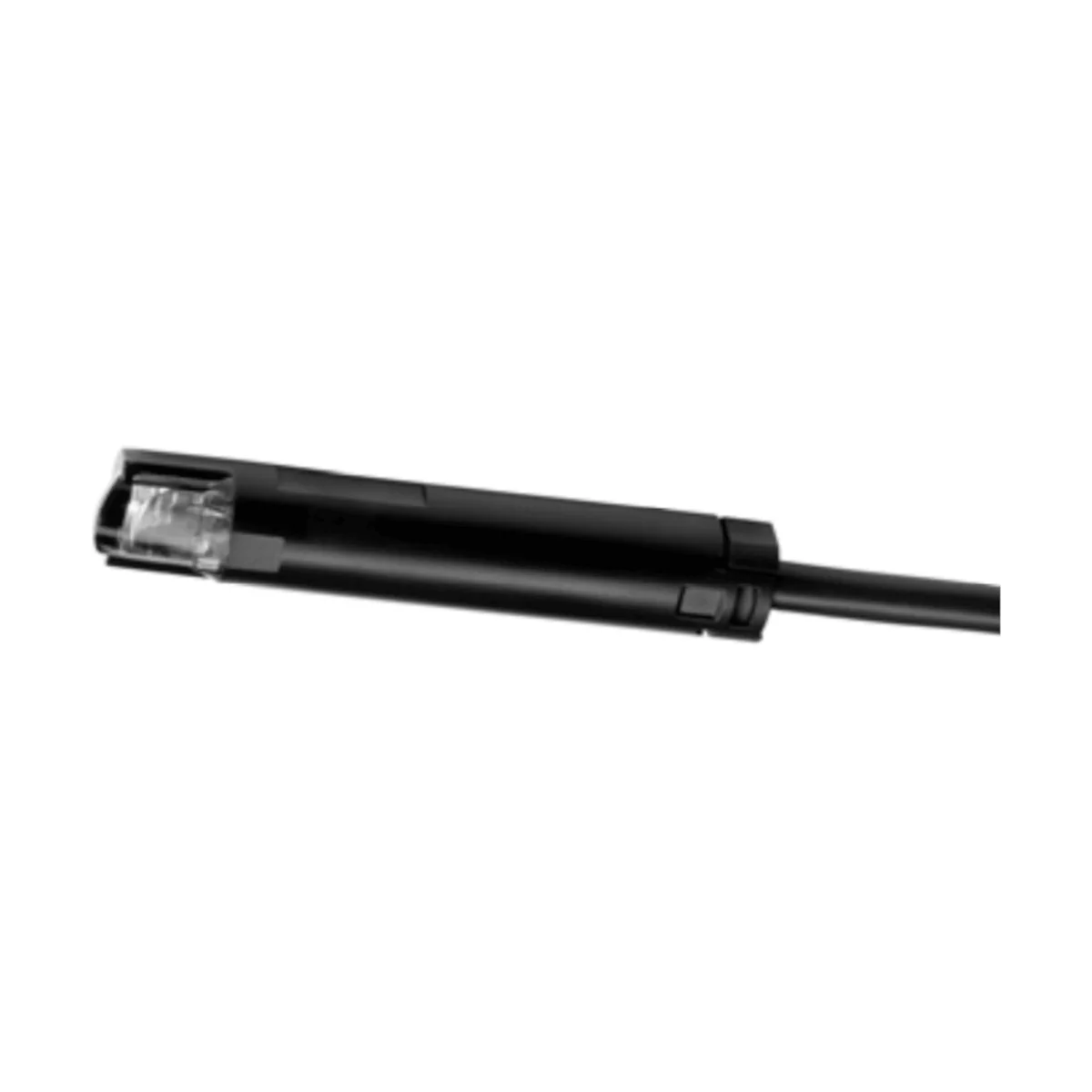

QRB4A-B036A25 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 36cm / 25mm, bez elementów mocujących

QRB4A-B036A25 to kompaktowy czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Wersja QRB4A oferuje normalną czułość (obudowa czarna) i jest dostarczana z fabrycznie podłączonym 2-żyłowym przewodem o widocznej długości 36 cm.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B036A25
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Współpraca ze sterownikami palników: LMO, LMV2, LMV3 oraz LME7 (na zapytanie), LME8 (na zapytanie)
• Zastosowanie: palniki olejowe pracujące w trybie przerywanym (w połączeniu ze sterownikiem palnika)
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 25 mm
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Klasa ochronności: II

Zastosowanie

QRB4A-B036A25 służy do monitorowania promieniowania świetlnego żółtych płomieni olejowych w zakresie widzialnym, w układzie ze sterownikiem palnika. Ze względu na możliwość reakcji czujnika również na części widma innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcja i zasada działania

• Elementem czułym na światło w czujniku jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika.
• Prąd wyjściowy jest przetwarzany przez sterownik palnika na sygnał płomienia.

Podłączenie i uruchomienie (wskazówki)

• Polaryzacja: podczas pomiaru prądu czujnika należy bezwzględnie zachować prawidłową biegunowość.
• Prowadzenie przewodu: przewód czujnika układać możliwie daleko od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia.
• Okablowanie: nie prowadzić przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia) – stosować osobny kabel.
• Kontrola sygnału: intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wymagane wartości zależą od sterownika palnika).

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Położenie montażowe: dowolne
• Kabel czujnika: w komplecie (przewód podłączony na stałe)
• Żyły przewodu: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Dopuszczalna długość przewodu czujnika: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Wymóg środowiskowy: nie dopuścić do kondensacji, oblodzenia ani dostania się wody

Serwis i czyszczenie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4A-B036A25 to czujnik żółtego płomienia o normalnej czułości, przeznaczony do monitorowania płomieni olejowych w świetle widzialnym w aplikacjach z odpowiednimi sterownikami palników Siemens. Reakcja na światło czołowe i boczne, maksimum czułości około 540 nm oraz kompaktowa obudowa 68 mm z przewodem 36 cm ułatwiają integrację w urządzeniach pracujących w trybie przerywanym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika Siemens, do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego.
• Model: QRB4A-B036A25.
• Posiada oznaczenie CE oraz zgodność EAC (zgodność euroazjatycka).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie specjaliści o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takich zabezpieczeń grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać manipulacji ani modyfikacji produktu.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz, ponieważ może to pogorszyć funkcje bezpieczeństwa.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć sygnał płomienia i pogorszyć działanie urządzenia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maksymalnie 3 m.
• Podczas uruchomienia należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Produkt należy chronić przed kondensacją, oblodzeniem i dostaniem się wody. W przeciwnym razie istnieje ryzyko pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie złączy.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne, dlatego przy montażu i eksploatacji należy przestrzegać wymagań producenta dotyczących odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy, transportu i składowania od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Klasa ochronności II. Napięcie znamionowe maks. 10 V.

Pliki do pobrania:
QRB4A-B036A25 Karta katalogowa
