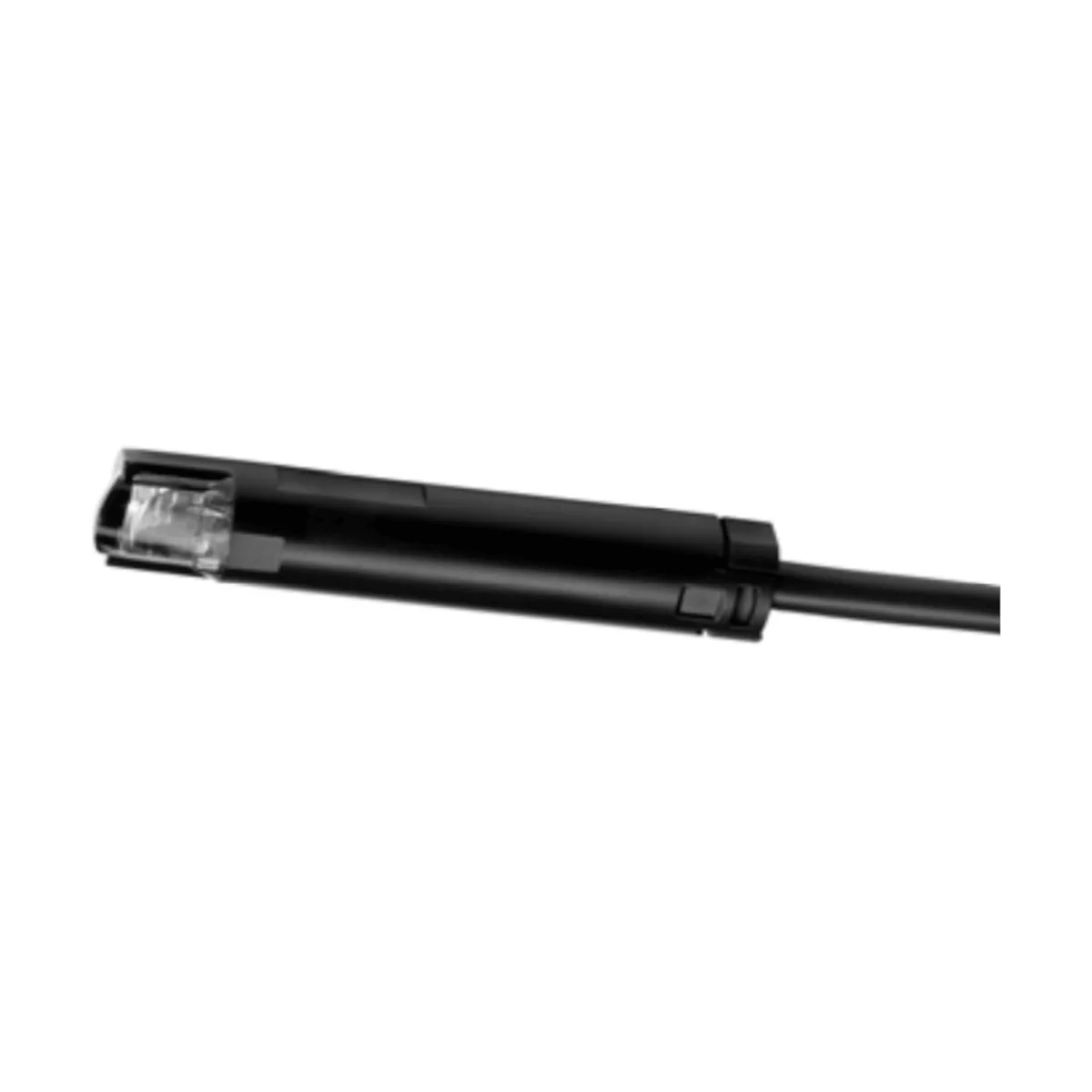

QRB4A-B036B40 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 36cm / 40mm, bez elementów mocujących

QRB4A-B036B40 to kompaktowy czujnik żółtego płomienia Siemens z serii QRB4..., przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego w połączeniu ze sterownikiem palnika. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi ok. 540 nm, co odpowiada zakresowi maksymalnego widzialnego promieniowania świetlnego żółtych płomieni olejowych.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B036B40
• Nr magazynowy: S55723-S223-A100
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: normalna / czarny
• Reakcja na oświetlenie: czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 40 mm
• Przewód: podłączony na stałe, 2-żyłowy
• Akcesoria w zestawie: brak (bez kołnierza/obejmy, bez dławnicy)

Zastosowanie

Czujnik QRB4A-B036B40 służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników: LME7 (na zapytanie), LME8 (na zapytanie), LMO, LMV2 oraz LMV3. Jest stosowany w układach palników olejowych pracujących w trybie przerywanym.

Ze względu na możliwość reakcji czujnika na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować obowiązujące przepisy dotyczące odporności na zakłócenia od obcych źródeł światła.

Funkcja i zasada działania

• Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego.
• Elementem czułym na światło jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż i uruchomienie

• Położenie montażowe: dowolne.
• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika.
• Wymagane wartości prądu czujnika oraz układ pomiarowy należy przyjmować zgodnie z danymi technicznymi zastosowanego sterownika palnika.

Podłączenie i okablowanie

• Uwaga: należy bezwzględnie zachować prawidłową biegunowość połączeń.
• Przewód czujnika prowadzić zawsze osobno, możliwie jak najdalej od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika (patrz dane techniczne).

Dane techniczne (QRB4A-B036B40)

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Przewód czujnika: w komplecie (podłączony na stałe)
• Żyły przewodu: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Widoczna długość kabla (L): 36 cm
• Dozwolona długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: <95% wilg. wzgl.
• Maks. wysokość zamontowania: 2000 m n.p.m.

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4A-B036B40 to czujnik żółtego płomienia o normalnej czułości, zoptymalizowany pod kątem płomieni olejowych w świetle widzialnym (ok. 540 nm). Dzięki kompaktowej obudowie 68 mm oraz przewodowi o widocznej długości 36 cm sprawdza się jako element układu bezpieczeństwa palnika, pracując wyłącznie w połączeniu z odpowiednim sterownikiem palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania ze sterownikiem palnika Siemens kompatybilnym z czujnikiem QRB4; zgodność i użytkowanie dotyczą pracy tylko w połączeniu ze sterownikiem palnika.
• Posiada oznaczenie CE oraz zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego oraz wykonywanie manipulacji lub modyfikacji produktu.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia zewnętrzne nie są widoczne, ponieważ może to pogorszyć funkcje bezpieczeństwa.
• Należy zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem i dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz zagrożenia porażeniem prądem.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie dotyczy złączy.
• Urządzenie jest przeznaczone do pracy przy napięciu znamionowym maks. 10 V i ma klasę ochronności II.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Czujnik reaguje na światło widzialne i może reagować również na inne źródła światła, takie jak oświetlenie kotłowni lub promienie słoneczne; należy przestrzegać zasad odporności na zakłócenia od obcych źródeł światła zgodnie z dokumentacją producenta.
• Do czyszczenia nie stosować aerozolowych preparatów do czyszczenia palników. Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Pliki do pobrania:
QRB4A-B036B40 Karta katalogowa
