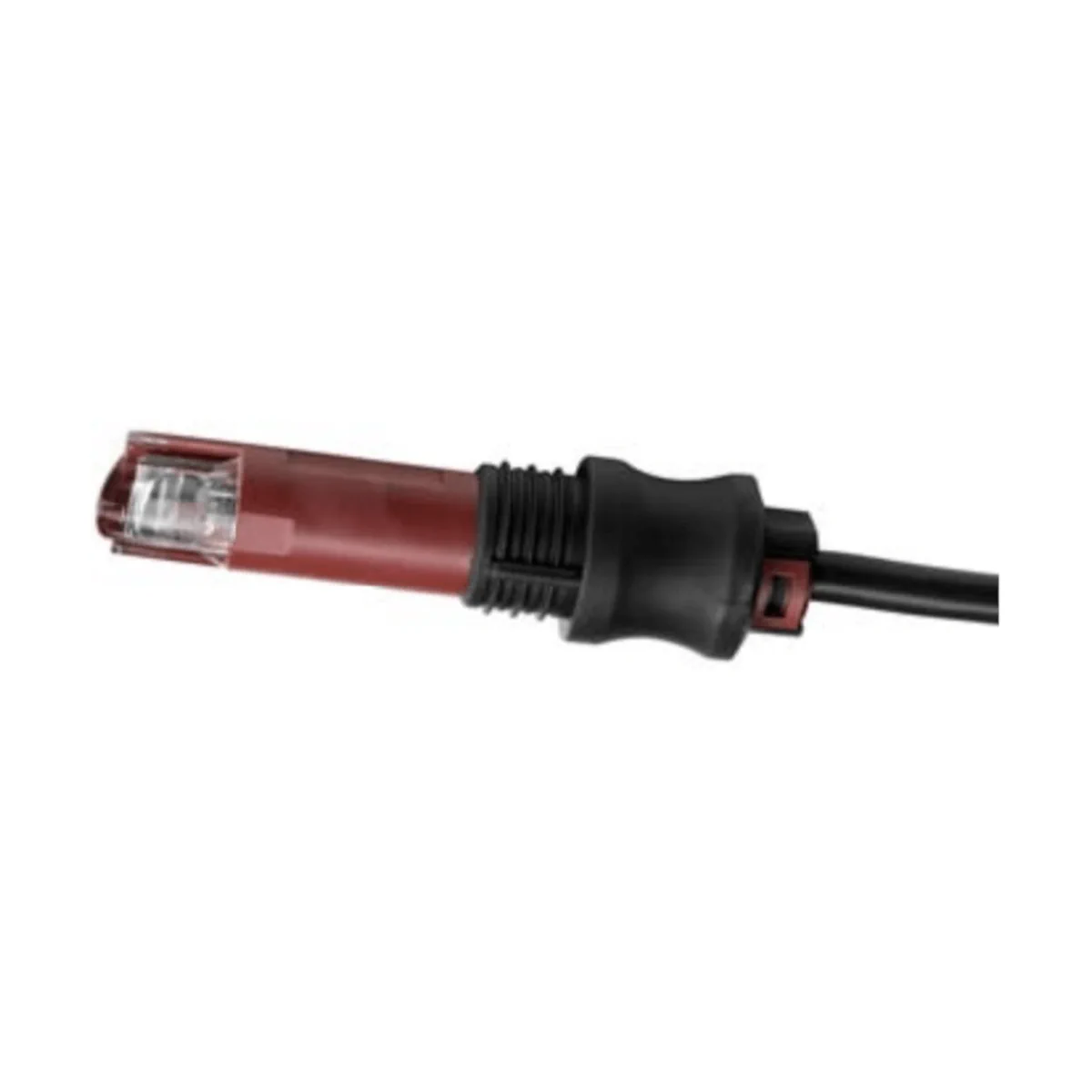

QRB4A-B036B40B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 36cm / 40mm, wtykany

QRB4A-B036B40B to czujnik żółtego płomienia firmy Siemens, przeznaczony do pracy wyłącznie w połączeniu ze sterownikiem palnika i do monitorowania płomieni olejowych w zakresie światła widzialnego. Czujnik wykorzystuje fotodiodę półprzewodnikową – wraz ze wzrostem natężenia światła rośnie jego prąd wyjściowy, który sterownik palnika przetwarza na sygnał płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B036B40B
• Typ urządzenia: czujnik żółtego płomienia (do płomieni olejowych, światło widzialne)
• Zastosowanie: palniki olejowe pracujące w trybie przerywanym (w połączeniu ze sterownikiem palnika)
• Współpraca ze sterownikami palników: LMO, LMV2, LMV3 (LME7 i LME8 – na zapytanie)
• Kierunek detekcji światła: czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wersja wykonania: z zamontowaną dławnicą (wersja B)
• Czułość / kolor obudowy: normalna / czarny
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 40 mm
• Końce przewodu: z końcówką tulejkową

Zastosowanie

QRB4A-B036B40B służy do monitorowania żółtych płomieni olejowych w układach palnikowych ze sterownikami palnika Siemens. Czujnik reaguje na światło padające zarówno czołowo, jak i bocznie (90°).

Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy w pełni stosować wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.

Funkcja i zasada działania

• Monitorowanie promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego.
• Element czuły: fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła wzrasta prąd wyjściowy czujnika.
• Prąd wyjściowy jest przetwarzany przez sterownik palnika na sygnał płomienia.

Montaż (wersja z dławnicą)

• Położenie montażowe: dowolne.
• Wersja z dławnicą przeznaczona jest do mocowania na palniku – wymagany jest jeden otwór z rowkiem z boku.
• Wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne osadzenie czujnika w otworze.
• Sprężyna prowadząca wspiera prawidłowe ustawienie czujnika w kierunku płomienia.

Podłączenie i uruchomienie

• Przewód czujnika: układać osobno, możliwie daleko od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia.
• Nie prowadzić przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać sygnał płomienia).
• Dozwolona długość przewodu: maks. 3 m.
• Intensywność promieniowania w miejscu montażu sprawdza się przez pomiar prądu czujnika (wymagane wartości i układ pomiarowy – zgodnie z danymi technicznymi sterownika palnika).
• Uwaga: należy bezwzględnie zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Kabel (w komplecie): 2-żyłowy
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Warunki otoczenia (praca): -20…+60°C, wilgotność <95% r.h.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Serwis i utylizacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Produkt zawiera elementy elektryczne i elektroniczne – nie wyrzucać do odpadów komunalnych; stosować lokalne przepisy utylizacji.

Podsumowanie

Siemens QRB4A-B036B40B to kompaktowy czujnik do monitorowania żółtych płomieni olejowych w świetle widzialnym, o maksymalnej czułości spektralnej ok. 540 nm. Wariant ten ma normalną czułość, czarną obudowę, długość 68 mm, kabel o widocznej długości 36 cm oraz jest wykonany w wersji z zamontowaną dławnicą, ułatwiającą bezpieczne osadzenie czujnika w otworze montażowym palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika. Model QRB4A-B036B40B jest czujnikiem żółtego płomienia do monitorowania płomieni olejowych i powinien być używany wyłącznie zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE oraz zgodność EAC wyłącznie w połączeniu ze sterownikiem palnika.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak odpowiedniego zabezpieczenia stwarza ryzyko porażenia prądem.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego oraz wykonywanie jakichkolwiek manipulacji lub modyfikacji produktu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to pogorszyć funkcje bezpieczeństwa.
• Przewód czujnika należy układać oddzielnie, możliwie daleko od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej 3 m.
• Podczas podłączenia należy bezwzględnie zachować prawidłową biegunowość.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, a nie złączy.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Model QRB4A-B036B40B jest wersją z zamontowaną dławnicą. Produkt należy montować zgodnie z dokumentacją producenta i przewidzianym sposobem mocowania.
• Czujnik reaguje również na części widma pochodzące z innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne, dlatego należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
