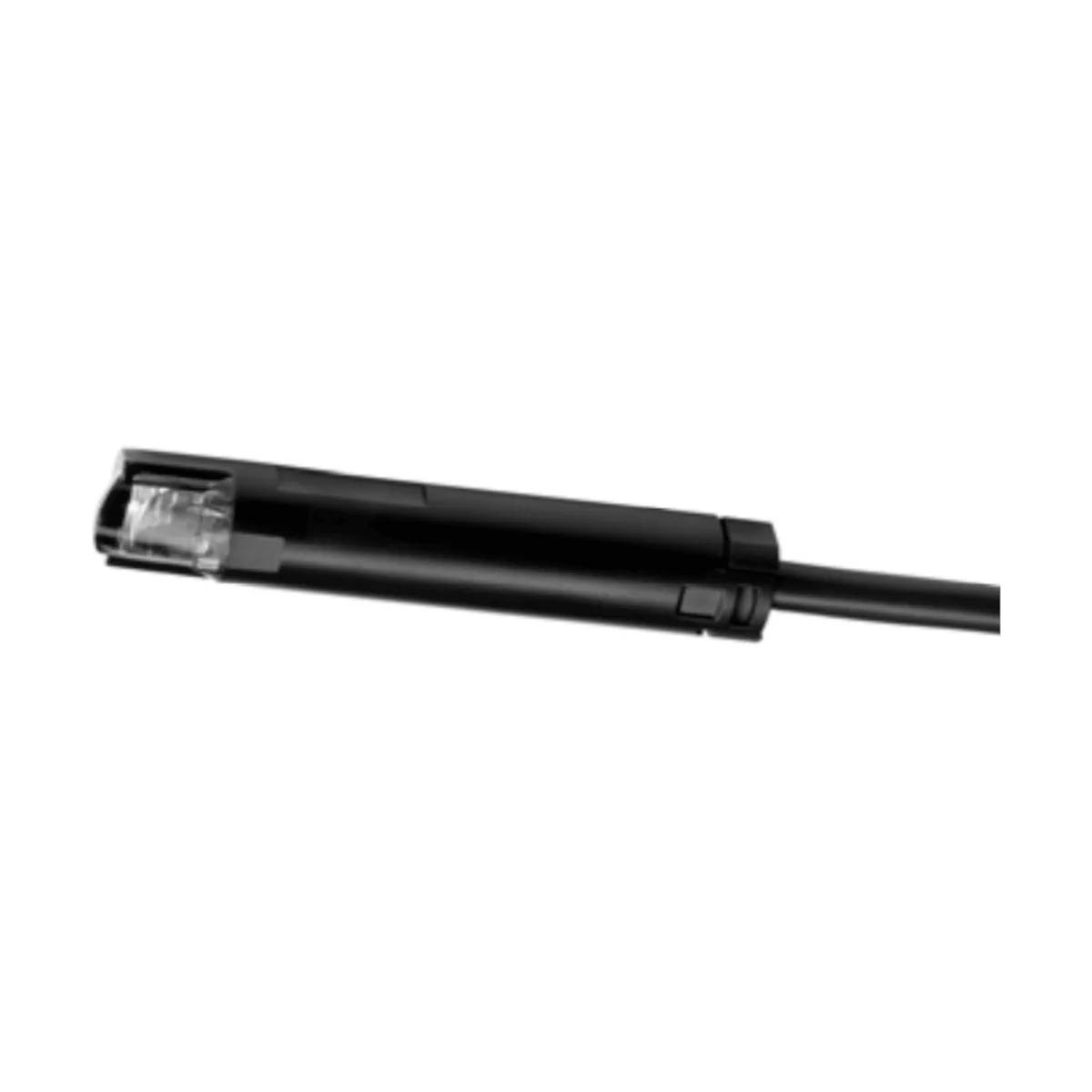

QRB4A-B050B70 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 50cm / 70mm, bez elementów mocujących

Siemens QRB4A-B050B70 to czujnik żółtego płomienia przeznaczony do współpracy ze sterownikami palników Siemens i monitorowania płomieni olejowych w zakresie światła widzialnego. Model ten stosuje się w palnikach olejowych pracujących w trybie przerywanym. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi około 540 nm, co odpowiada zakresowi maksymalnego widzialnego promieniowania żółtych płomieni olejowych.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B050B70
• Typ: czujnik żółtego płomienia (monitorowanie płomienia olejowego w świetle widzialnym)
• Współpraca ze sterownikami palników: LME7 (na zapytanie), LME8 (na zapytanie), LMO, LMV2, LMV3
• Kierunek detekcji: światło padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Czułość / kolor obudowy: normalna / czarny
• Wykonanie przewodu: stały przewód 2-żyłowy w izolacji termoplastycznej
• Wersja: bez dławnicy, bez kołnierza i obejmy

Zastosowanie

QRB4A-B050B70 służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikiem palnika Siemens. Ze względu na możliwość reakcji czujnika także na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do obowiązujących zasad odporności na zakłócenia od obcych źródeł światła.

Wykonanie modelu QRB4A-B050B70

• Nr magazynowy (Siemens): S55723-S202-A100
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową
• Dławnica: brak
• Akcesoria w zestawie: brak kołnierza i obejmy

Zasada działania

Elementem czułym na światło w czujniku QRB4 jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż i instalacja – kluczowe wskazówki

• Położenie montażowe: dowolne
• Przewód czujnika prowadzić osobno i możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie przekraczać dopuszczalnej długości przewodów czujnika (patrz: dane techniczne).

Podłączenie i uruchomienie

• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (µA DC).
• Wymagane wartości prądu czujnika oraz szczegóły układu pomiarowego podaje dokumentacja odpowiedniego sterownika palnika.
• Uwaga: należy zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Przewód czujnika: w komplecie (stały)
• Żyły: 2 × 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Dopuszczalna długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Maks. wysokość montażu: 2000 m n.p.m.

Akcesoria (opcjonalne, do zamówienia osobno)

• AGK42 – kołnierz, rozstaw otworów 36 mm (S55856-Z401-A100)
• AGK43 – obejma (S55856-Z402-A100)
• AGK44 – kołnierz z otworem podłużnym (S55856-Z403-A100)

Podsumowanie

Siemens QRB4A-B050B70 to kompaktowy czujnik do monitorowania żółtego płomienia olejowego w świetle widzialnym, przeznaczony do pracy ze sterownikami palników Siemens (m.in. LMO, LMV2, LMV3). Wariant ten ma normalną czułość, 68 mm długości obudowy oraz przewód o 50 cm widocznej długości, zakończony końcówkami tulejkowymi, a jednocześnie jest dostarczany bez dławnicy i bez kołnierza oraz obejmy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE wyłącznie przy stosowaniu w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać do zwykłego pojemnika na śmieci. Utylizować zgodnie z obowiązującymi lokalnymi przepisami.
• Czujnik żółtego płomienia przeznaczony wyłącznie do monitorowania płomieni olejowych w połączeniu ze zgodnymi sterownikami palników Siemens. Nie stosować jako urządzenia samodzielnego.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony stwarza ryzyko porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może prowadzić do utraty funkcji bezpieczeństwa i porażenia prądem.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać manipulacji ani modyfikacji produktu.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podczas podłączania urządzenia.
• Przewód czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć sygnał płomienia i pogorszyć działanie urządzenia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Produkt ma stopień ochrony IP54 wyłącznie dla obudowy; stopień ten nie dotyczy złączy. Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia lub połączeń elektrycznych.
• Urządzenie stosować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub światło słoneczne. Podczas montażu i eksploatacji należy przestrzegać zasad odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Model QRB4A-B050B70 jest wersją bez dławnicy, bez kołnierza i obejmy. Montaż należy wykonywać wyłącznie zgodnie z dokumentacją producenta i z zastosowaniem właściwych akcesoriów, jeśli są wymagane przez daną aplikację.
