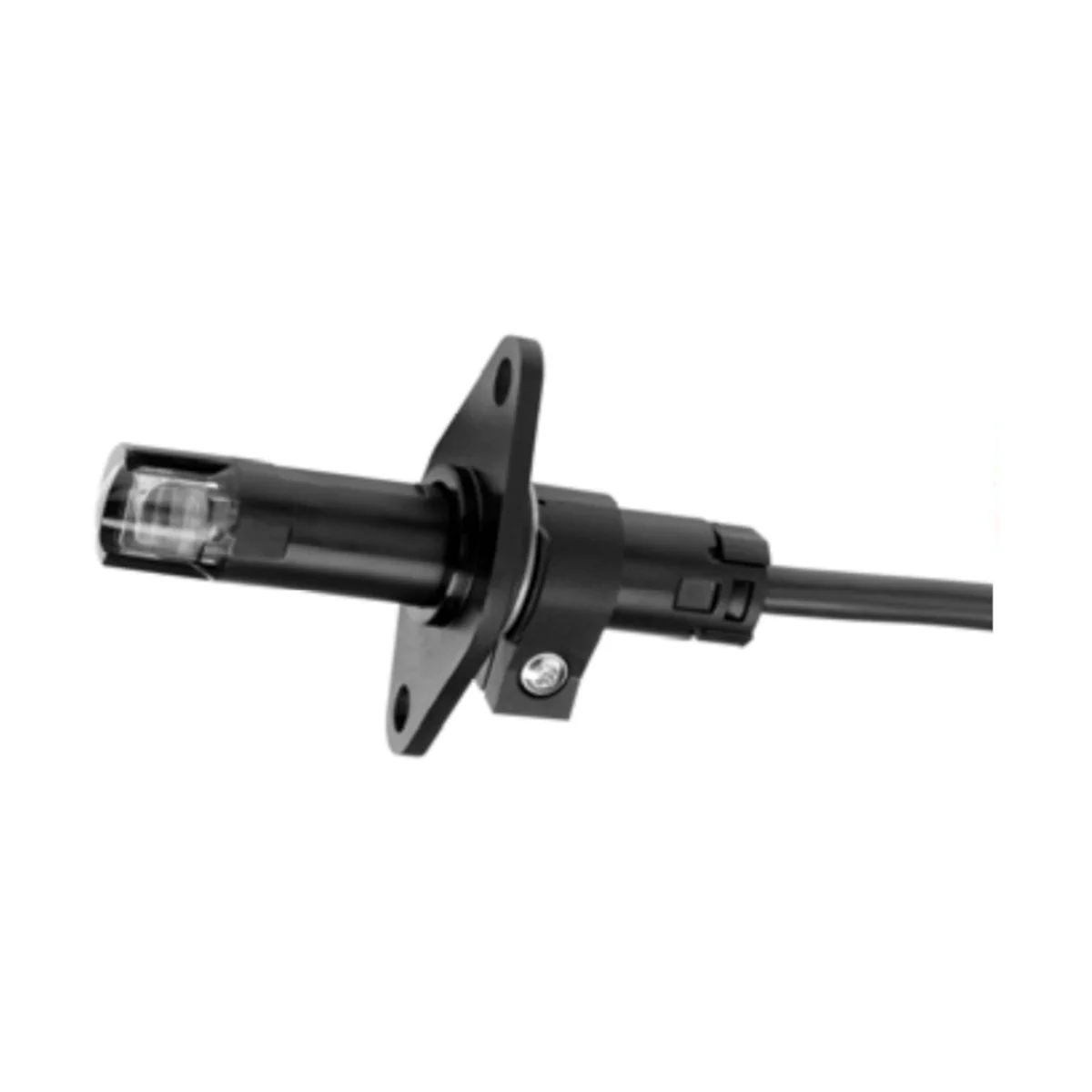

QRB4A-B050B70A Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 50cm / 70mm, z kołnierzem i obejmą

QRB4A-B050B70A to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Wersja A jest dostarczana z akcesoriami montażowymi AGK42 (kołnierz) i AGK43 (obejma) dołączonymi luzem.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B050B70A
• Typ: czujnik żółtego płomienia (do płomieni olejowych)
• Zastosowanie: praca ze sterownikiem palnika w palnikach olejowych pracujących w trybie przerywanym
• Element światłoczuły: fotodioda półprzewodnikowa
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Akcesoria w komplecie: kołnierz AGK42 i obejma AGK43 (dołączone luzem)

Zastosowanie i kompatybilność

Czujnik QRB4A-B050B70A służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników LMO, LMV2 i LMV3, a także LME7 i LME8 (na zapytanie).

Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Wykonanie i akcesoria (wersja A)

• Czułość / kolor obudowy: normalna / czarny
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową
• Dławnica: brak (wersja bez dławnicy)
• Akcesoria: kołnierz AGK42 (rozstaw otworów 36 mm, tworzywo sztuczne) oraz obejma AGK43 (tworzywo sztuczne) – dołączone luzem

Funkcja i działanie

Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego. Wraz ze wzrostem natężenia światła wzrasta również prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Podłączenie elektryczne i okablowanie

• Przewód czujnika: w komplecie, podłączony na stałe, 2-żyłowy
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Dozwolona długość przewodu: maks. 3 m
• Polaryzacja: należy zachować prawidłową biegunowość (przewody: niebieski i czarny)
• Wskazówka instalacyjna: przewód czujnika prowadzić możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia; nie układać razem z innymi przewodami

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Temperatura (praca / transport / składowanie): -20...+60°C
• Wilgotność: < 95% wilg. wzgl.

Uwaga: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Montaż i uruchomienie

• Intensywność promieniowania świetlnego w miejscu montażu czujnika sprawdza się poprzez pomiar prądu czujnika.
• Czujnik reaguje na światło padające czołowo oraz bocznie (90°) – należy go ustawić odpowiednio względem płomienia.

Serwis i czyszczenie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4A-B050B70A to czujnik do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego, o normalnej czułości i maksymalnej czułości spektralnej ok. 540 nm. Wersja ta ma obudowę 68 mm, 50 cm widocznego przewodu z końcówkami tulejkowymi oraz zawiera akcesoria montażowe AGK42 i AGK43 dołączone luzem.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens QRB4A-B050B70A – czujnik żółtego płomienia do monitorowania płomieni olejowych w zakresie światła widzialnego.
• Model QRB4A-B050B70A jest wersją o normalnej czułości, z obudową o długości 68 mm, przewodem o widocznej długości 50 cm, długości ściągniętej izolacji 70 mm oraz z dołączonymi luzem akcesoriami: kołnierz AGK42 i obejma AGK43.
• Produkt jest przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika. Dokumentacja wskazuje kompatybilność z odpowiednimi sterownikami Siemens dla palników olejowych pracujących w trybie przerywanym.
• Posiada oznaczenie CE oraz zgodność EAC wyłącznie w zastosowaniu zgodnym z dokumentacją producenta i w połączeniu ze sterownikiem palnika.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego oraz wykonywanie manipulacji lub modyfikacji produktu.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiego zabezpieczenia stwarza ryzyko porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może spowodować utratę funkcji bezpieczeństwa.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy czujnika nie wolno go dalej używać, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to prowadzić do pogorszenia funkcji bezpieczeństwa.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i osłabienie sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Podczas uruchomienia należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Produkt może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne, dlatego należy przestrzegać zasad montażu i odporności na zakłócenia z obcych źródeł światła zgodnie z dokumentacją.
• Stopień ochrony obudowy wynosi IP54; dotyczy to wyłącznie obudowy czujnika, a nie złączy.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta: zakres temperatur pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Montaż należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
