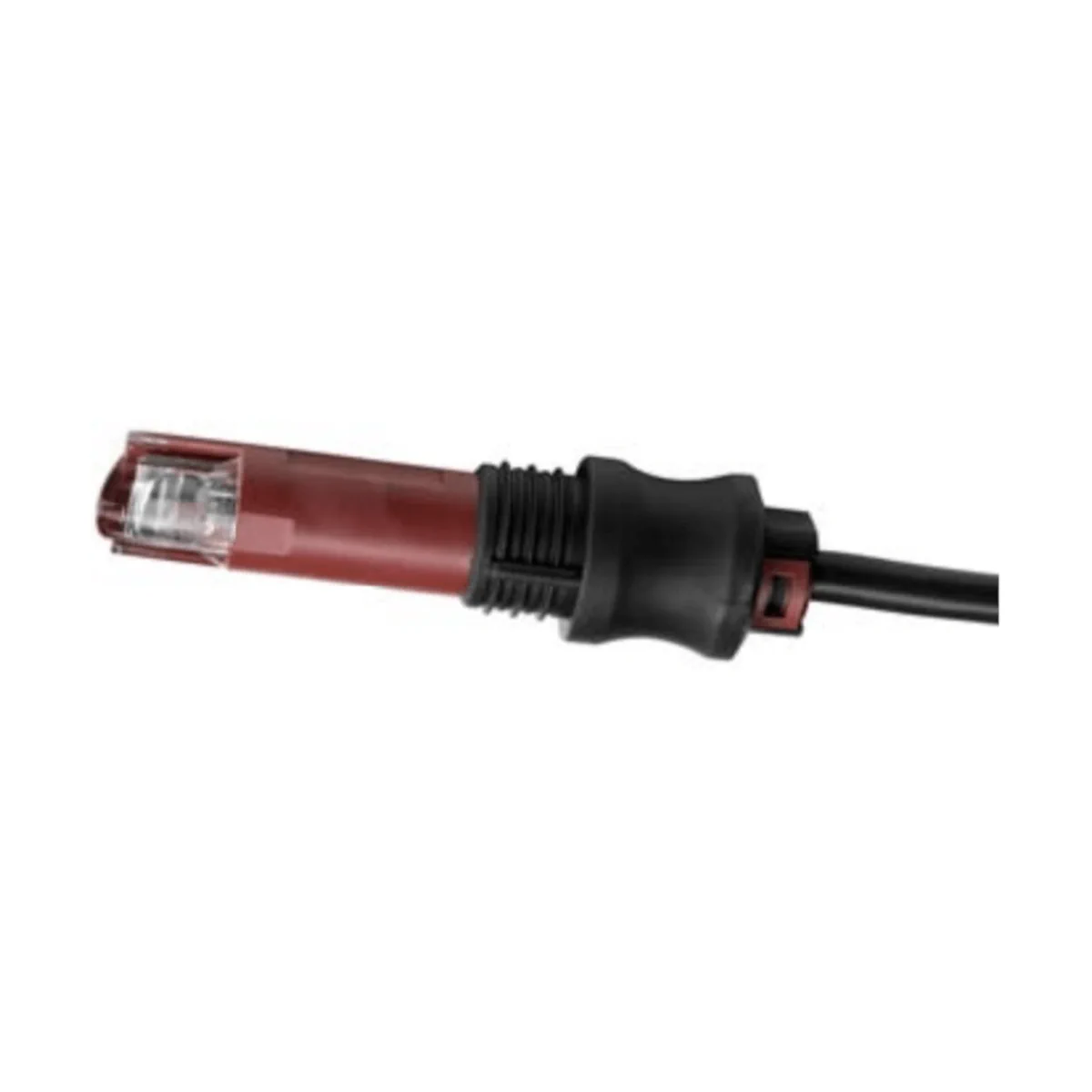

QRB4A-B050B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 50cm / 70mm, wtykany

QRB4A-B050B70B to czujnik żółtego płomienia firmy Siemens, przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Czujnik stosuje się w palnikach olejowych pracujących w trybie przerywanym. Wersja ...B jest wykonaniem z zamontowaną dławnicą z miękkiego plastiku, ułatwiającą bezpieczne osadzenie czujnika w otworze montażowym palnika.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B050B70B
• Typ: czujnik żółtego płomienia (światło widzialne) do sterowników palników
• Zastosowanie: monitorowanie żółtych płomieni olejowych (palniki olejowe, praca przerywana)
• Współpraca ze sterownikami palników: LMO, LMV2, LMV3 (LME7 i LME8 – na zapytanie)
• Kierunek detekcji: światło padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: z podłączonym na stałe 2-żyłowym kablem w izolacji termoplastycznej
• Czułość / kolor obudowy: normalna / czarny
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową oraz ściągniętą izolacją
• Dławnica: zamontowana (miękki plastik)
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

Czujnik QRB4A-B050B70B służy do nadzoru płomienia w palnikach olejowych, w połączeniu ze sterownikiem palnika. Ze względu na możliwość reakcji na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do obowiązujących wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcja i zasada działania

• Monitorowanie promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Uruchomienie i pomiar sygnału

• Intensywność promieniowania w miejscu montażu sprawdza się przez pomiar prądu czujnika (µA DC).
• Należy zachować prawidłową biegunowość podczas podłączania i pomiarów.
• Wymagane wartości prądu czujnika oraz układ pomiarowy zależą od zastosowanego sterownika palnika.

Montaż i instalacja (wersja z dławnicą)

• Mocowanie na palniku realizowane jest przez otwór montażowy z rowkiem z boku (dla wersji z dławnicą).
• Wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne zamocowanie czujnika w otworze.
• Sprężyna prowadząca pomaga utrzymać prawidłowe ustawienie czujnika w kierunku płomienia.
• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Kabel czujnika: w komplecie
• Żyły: 2 × 0,75 mm², splotka miedziana
• Izolacja zewnętrzna kabla: Ø 5,1 mm, PCW
• Dozwolona długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4A-B050B70B to kompaktowy czujnik do monitorowania żółtego płomienia olejowego w świetle widzialnym, z normalną czułością, przewodem o widocznej długości 50 cm i zamontowaną dławnicą do pewnego mocowania w palniku. Przeznaczony do pracy wyłącznie w połączeniu ze sterownikiem palnika, zapewnia stabilny pomiar sygnału płomienia w aplikacjach palnikowych pracujących w trybie przerywanym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Czujnik żółtego płomienia Siemens QRB4A-B050B70B jest przeznaczony do monitorowania żółtych płomieni olejowych wyłącznie w połączeniu ze sterownikiem palnika. Oznaczenie CE i zgodność odnoszą się do stosowania tylko w połączeniu ze sterownikiem palnika zgodnie z dokumentacją producenta.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem, do palników olejowych pracujących w trybie przerywanym, z kompatybilnymi sterownikami palników wskazanymi przez producenta.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. Brak takiego zabezpieczenia grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać manipulacji ani modyfikacji produktu.
• W razie upadku, uderzenia lub uszkodzenia obudowy czujnika nie wolno go dalej używać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Należy bezwzględnie zachować prawidłową biegunowość podczas podłączenia.
• Przewód czujnika należy układać osobno, z możliwie jak największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Przewodu czujnika nie wolno układać razem z innymi przewodami, ponieważ może to zmniejszyć wielkość sygnału płomienia.
• Nie wolno przekraczać dopuszczalnej długości przewodu czujnika. Maksymalna dozwolona długość przewodu wynosi 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem oraz dostaniem się wody. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy tylko obudowy, nie złączy.
• Czujnik może reagować również na części widma promieniowania innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne. Podczas montażu i eksploatacji należy przestrzegać zasad odporności na zakłócenia od obcych źródeł światła zgodnie z dokumentacją producenta.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.

Pliki do pobrania:
QRB4A-B050B70B Karta katalogowa
