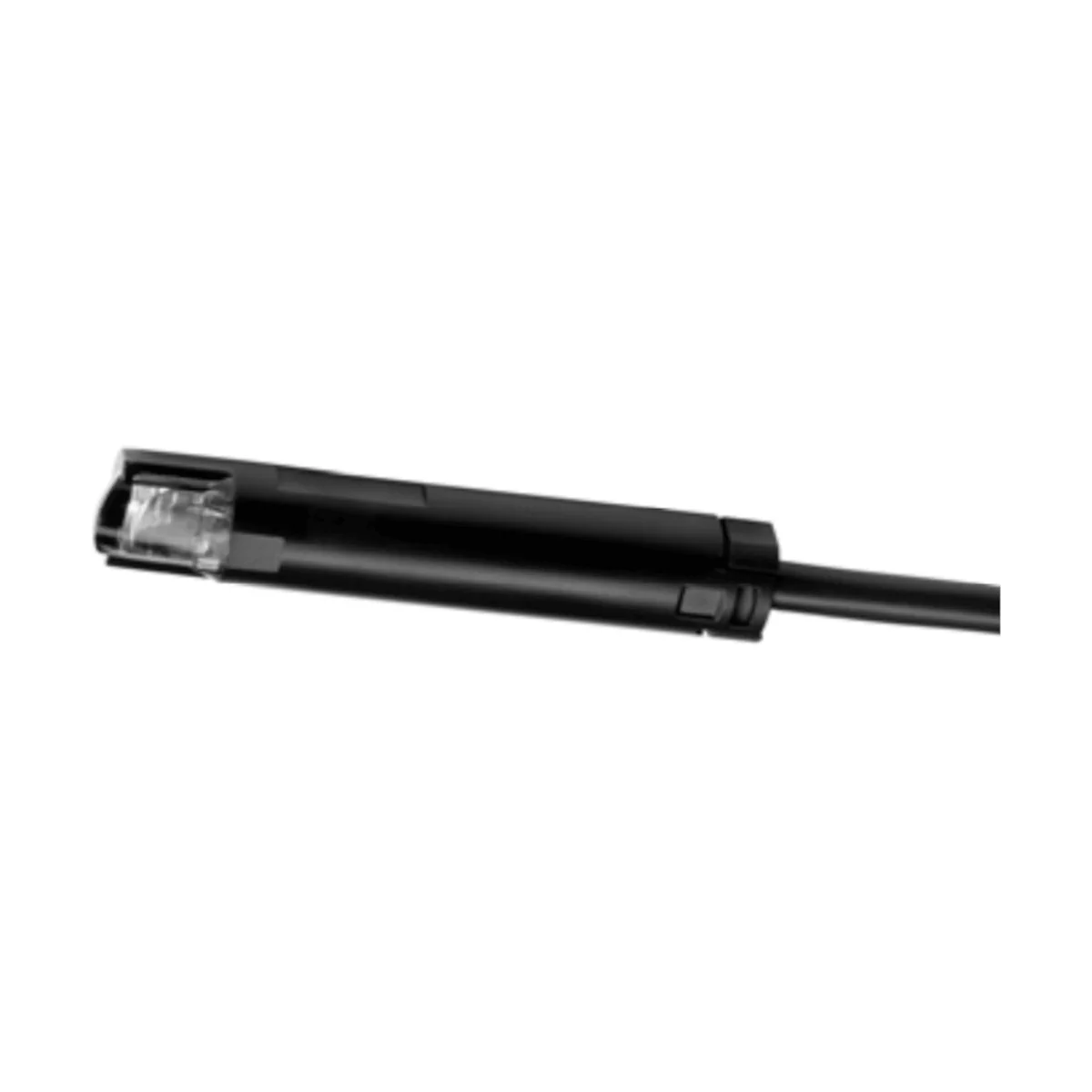

QRB4A-B070B70 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 70cm / 70mm, bez elementów mocujących

QRB4A-B070B70 to czujnik żółtego płomienia (fotodiodowy) firmy Siemens, przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Czujnik stosuje się w połączeniu ze sterownikiem palnika w palnikach olejowych pracujących w trybie przerywanym. Wersja QRB4A ma normalną czułość i czarną obudowę, a wykonanie B070B70 jest dostarczane z przewodem o długości widocznej 70 cm i przygotowanymi końcami żył.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B070B70
• Nr magazynowy (Siemens): S55723-S203-A100
• Typ urządzenia: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: normalna / czarny
• Reakcja na światło: oświetlenie czołowe i boczne (90°)
• Maks. czułość spektralna: ok. 540 nm
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Akcesoria (kołnierz/obejma/dławnica): brak

Zastosowanie

Czujnik QRB4A-B070B70 służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników: LME7 (na zapytanie), LME8 (na zapytanie), LMO, LMV2 oraz LMV3.

Ze względu na możliwość reakcji czujnika na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować obowiązujące zasady odporności na zakłócenia od obcych źródeł światła.

Funkcja i działanie

• Elementem światłoczułym w QRB4 jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika.
• Prąd wyjściowy jest przetwarzany przez sterownik palnika na sygnał płomienia.

Przewód i podłączenie

• Kabel czujnika: w komplecie (podłączony na stałe), 2-żyłowy
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Widoczna długość kabla (L): 70 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową
• Uwaga eksploatacyjna: podczas uruchomienia intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika; wymagane wartości zależą od zastosowanego sterownika palnika.
• Uwaga: należy bezwzględnie zachować prawidłową biegunowość podłączenia.

Wskazówki dotyczące instalacji

• Przewód czujnika układać osobno, z możliwie dużą odległością od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać sygnał płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika: maks. 3 m.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (tylko obudowa, nie złącza)
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Dozwolona długość przewodu: maks. 3 m
• Zakres temperatur (składowanie / transport / praca): -20...+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Ważne: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody.

Wymiary wykonania QRB4A-B070B70

• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 70 cm
• Długość ściągniętej izolacji (M): 70 mm

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4A-B070B70 to kompaktowy czujnik żółtego płomienia o normalnej czułości, zoptymalizowany pod widzialne promieniowanie żółtych płomieni olejowych (szczyt ok. 540 nm). Zapewnia elastyczny montaż (dowolna pozycja), ma obudowę IP54 i przewód 2-żyłowy z końcówkami tulejkowymi, co ułatwia integrację ze sterownikami palników Siemens w aplikacjach olejowych pracujących przerywanie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikiem palnika Siemens. Nie używać jako urządzenia samodzielnego.
• Produkt może być stosowany wyłącznie ze sterownikami palników wskazanymi przez producenta dla tego typu czujnika.
• Posiada oznaczenie CE wyłącznie w połączeniu ze sterownikiem palnika.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak zabezpieczenia stwarza ryzyko porażenia prądem.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać przeróbek ani modyfikacji produktu.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać produktu, nawet jeśli uszkodzenia zewnętrzne nie są widoczne, ponieważ może to pogorszyć funkcje bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem i dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz ryzyka porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, a nie złączy.
• Produkt czyścić wyłącznie czystą i suchą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne, dlatego podczas montażu i eksploatacji należy przestrzegać wymagań producenta dotyczących odporności na zakłócenia od obcych źródeł światła.
• Produkt jest urządzeniem klasy ochronności II, o napięciu znamionowym maks. 10 V, przeznaczonym do pracy w zakresie temperatur od -20°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
