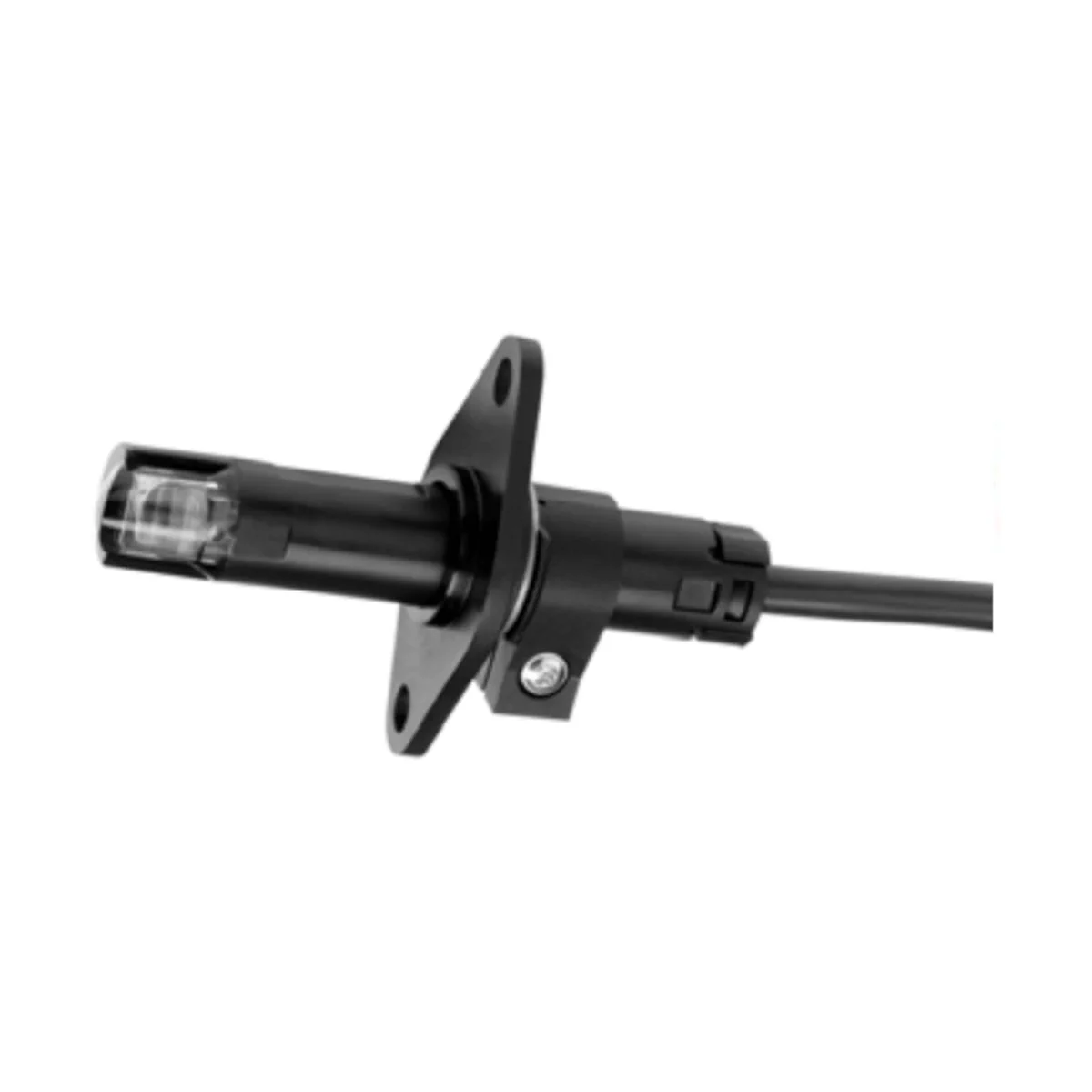

QRB4A-B070B70A Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 70cm / 70mm, z kołnierzem i obejmą

QRB4A-B070B70A to czujnik żółtego płomienia firmy Siemens, przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikiem palnika (wyłącznie w połączeniu ze sterownikiem). Czujnik stosuje się w palnikach olejowych pracujących w trybie przerywanym. Wersja A dostarczana jest z akcesoriami montażowymi: kołnierzem AGK42 i obejmą AGK43 (dołączone luzem).

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B070B70A
• Nr magazynowy: S55723-S208-A100
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: normalna / czarny
• Reakcja na światło: czołowo oraz bocznie (90°)
• Maksymalna czułość spektralna: ok. 540 nm
• Akcesoria w zestawie: kołnierz AGK42 (rozstaw otworów 36 mm) + obejma AGK43 (dołączone luzem)
• Przewód czujnika: 2-żyłowy, podłączony na stałe
• Widoczna długość kabla (L): 70 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową

Zastosowanie

Czujnik QRB4A-B070B70A służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Ze względu na możliwość reakcji na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, światło słoneczne), należy stosować się do obowiązujących przepisów dotyczących odporności na zakłócenia od obcych źródeł światła.

Wykonanie i akcesoria (wersja A)

• Niewielki czujnik z podłączonym na stałe 2-żyłowym kablem w izolacji termoplastycznej.
• Kołnierz AGK42 (tworzywo sztuczne, rozstaw otworów 36 mm) oraz obejma AGK43 (tworzywo sztuczne) dołączone luzem.
• Rowek prowadzący w kołnierzu oraz krzywka na obejmie wspierają odporne na wibracje zamocowanie i prawidłowe skierowanie czujnika na płomień.

Funkcja i działanie

Elementem czułym na światło w czujniku QRB4A-B070B70A jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Instalacja i uruchomienie

• Trasa przewodu: przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Długość przewodu: nie przekraczać dopuszczalnej długości przewodów czujnika (patrz dane techniczne).
• Uruchomienie: intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wymagane wartości zależą od zastosowanego sterownika palnika).
• Polaryzacja: należy bezwzględnie zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Długość obudowy (G): 68 mm
• Dozwolona długość przewodu: maks. 3 m
• Przewód (w komplecie): 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: <95% wilg. wzgl. (bez kondensacji)
• Wysokość zamontowania: maks. 2000 m n.p.m.

Konserwacja i utylizacja

• Czyszczenie: nie stosować preparatów do czyszczenia palników w aerozolu; czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Utylizacja: produkt zawiera elementy elektryczne i elektroniczne – nie wyrzucać do odpadów komunalnych; przestrzegać przepisów miejscowych.

Podsumowanie

Siemens QRB4A-B070B70A to czujnik do niezawodnego monitorowania żółtych płomieni olejowych w świetle widzialnym, przeznaczony do współpracy z wybranymi sterownikami palników Siemens. Wersja A oferuje wygodny montaż dzięki dołączonym akcesoriom AGK42 i AGK43, a parametry przewodu (widoczna długość 70 cm, końcówki tulejkowe, ściągnięta izolacja 70 mm) ułatwiają szybkie podłączenie w aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników Siemens. Zgodnie z dokumentacją dotyczy modelu QRB4A-B070B70A.
• Posiada oznaczenie CE wyłącznie w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt podlega wymaganiom chińskiej dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, dokonywać manipulacji ani modyfikacji produktu.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać produktu, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to pogorszyć funkcje bezpieczeństwa.
• Przewód czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika. Dla modelu QRB4A-B070B70A długość przewodu widoczna wynosi 70 cm, a maksymalna dopuszczalna długość przewodu zgodnie z dokumentacją wynosi 3 m.
• Podczas podłączenia należy bezwzględnie zachować prawidłową biegunowość.
• Produkt ma klasę ochronności II. Stopień ochrony IP54 dotyczy tylko obudowy, nie złączy.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta: temperatura pracy, składowania i transportu od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne, dlatego podczas montażu i eksploatacji należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Model QRB4A-B070B70A jest dostarczany z dołączonym luzem kołnierzem AGK42 i obejmą AGK43. Montaż należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.

Pliki do pobrania:

QRB4A-B070B70A Karta katalogowa
