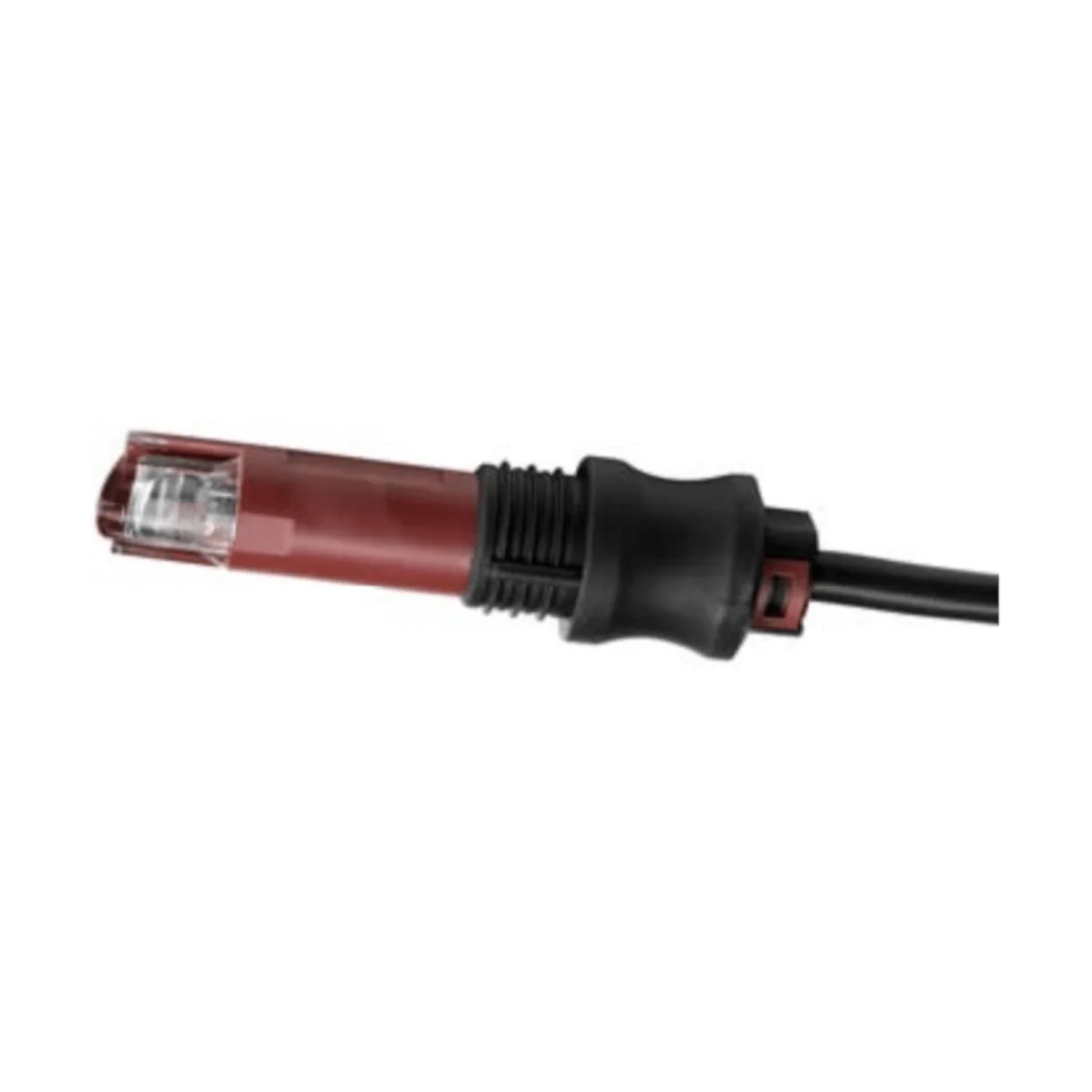

QRB4A-B070B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 70cm / 70mm, wtykany

QRB4A-B070B70B to czujnik żółtego płomienia firmy Siemens, przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Wariant A oznacza normalną czułość (obudowa czarna), a wersja B jest wykonaniem z zamontowaną dławnicą z miękkiego plastiku do bezpiecznego osadzenia czujnika w otworze montażowym palnika.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B070B70B
• Typ: czujnik żółtego płomienia (do płomieni olejowych) – zakres widzialny
• Element światłoczuły: fotodioda półprzewodnikowa
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wersja wykonania: z zamontowaną dławnicą (miękki plastik)
• Czułość / kolor obudowy: normalna / czarny
• Stałe okablowanie: 2-żyłowy przewód czujnika w komplecie
• Widoczna długość kabla (L): 70 cm
• Długość obudowy (G): 68 mm
• Długość ściągniętej izolacji (M): 70 mm
• Końce przewodu: żyły odizolowane i zakończone końcówkami tulejkowymi
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

QRB4A-B070B70B służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Ze względu na możliwość reakcji czujnika na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do obowiązujących przepisów dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcje i działanie

Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż (wersja z dławnicą)

• Montaż na palniku wymaga wykonania jednego otworu z rowkiem z boku (zgodnie z wymaganiami montażowymi palnika).
• Wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne osadzenie czujnika w otworze.
• Sprężyna prowadząca wspiera prawidłowe ustawienie czujnika w kierunku płomienia.
• Położenie montażowe: dowolne

Uruchomienie i prowadzenie przewodów

• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika.
• Podczas pomiarów należy koniecznie zachować prawidłową biegunowość.
• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maks. 3 m.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Przewód czujnika: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Dozwolona długość przewodu: maks. 3 m
• Masa (zależnie od typu i akcesoriów): ok. 80 g
• Temperatura otoczenia (praca): -20...+60°C
• Temperatura otoczenia (transport): -20...+60°C
• Temperatura otoczenia (składowanie): -20...+60°C
• Wilgotność: <95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Normy i certyfikaty

• Zgodność: EAC (Zgodność euroazjatycka)
• Chińska dyrektywa: RoHS
• Uwaga: tylko w połączeniu ze sterownikiem palnika

Wskazówki serwisowe

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4A-B070B70B to kompaktowy czujnik do monitorowania żółtego płomienia olejowego w zakresie widzialnym, o normalnej czułości i konstrukcji przystosowanej do pewnego montażu dzięki zamontowanej dławnicy. Stały, 2-żyłowy przewód (widoczna długość 70 cm) oraz stopień ochrony IP54 dla obudowy czynią go praktycznym rozwiązaniem do współpracy ze sterownikami palników Siemens (m.in. LMO, LMV2, LMV3).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika Siemens, do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego.
• Model QRB4A-B070B70B jest czujnikiem żółtego płomienia o normalnej czułości, z zamontowaną dławnicą.
• Posiada oznaczenie CE oraz zgodność EAC, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak odpowiedniego zabezpieczenia może spowodować porażenie prądem elektrycznym.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać modyfikacji ani innych manipulacji przy produkcie.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może prowadzić do utraty funkcji bezpieczeństwa oraz porażenia prądem.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy czujnika nie wolno go dalej używać, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to powodować pogorszenie funkcji bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami. Może to powodować zmniejszenie sygnału płomienia i zakłócenia pracy.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Urządzenie należy chronić przed kondensacją, oblodzeniem oraz dostaniem się wody. W przeciwnym razie istnieje ryzyko pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy czujnika, nie dotyczy złączy.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne, dlatego podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Dopuszczalny zakres temperatur składowania, transportu i pracy wynosi od -20°C do +60°C, przy wilgotności względnej poniżej 95% i wysokości montażu do 2000 m n.p.m.
