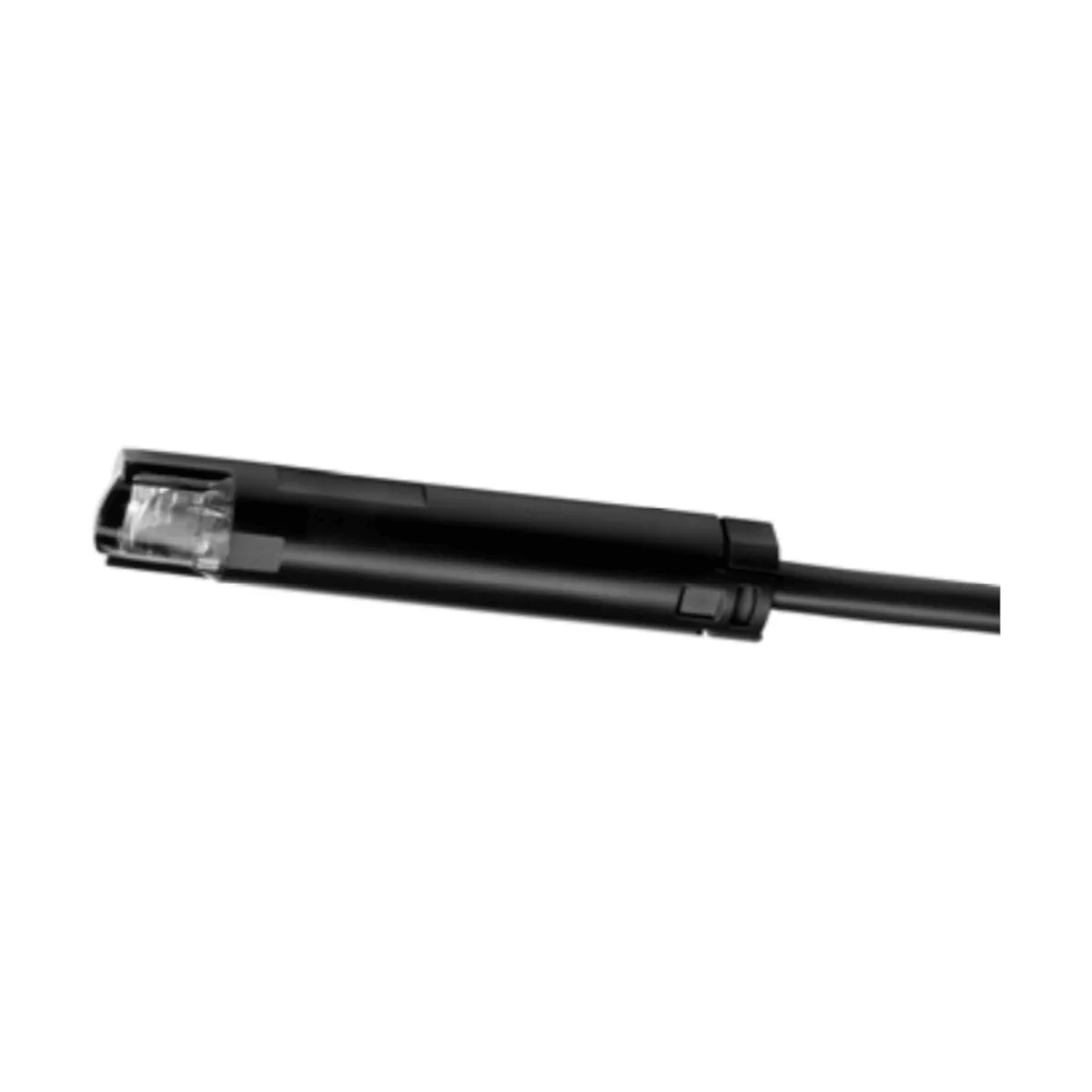

QRB4A-B110B70 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 110cm / 70mm, bez elementów mocujących

QRB4A-B110B70 to czujnik żółtego płomienia firmy Siemens, przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikiem palnika. Czujnik jest przewidziany do palników olejowych pracujących w trybie przerywanym i reaguje na światło padające czołowo oraz bocznie (90°). Wersja QRB4A ma normalną czułość i czarną obudowę, a w tym wykonaniu dostarczana jest z podłączonym na stałe 2-żyłowym przewodem.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B110B70
• Nr magazynowy: S55723-S219-A100
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: normalna / czarny
• Maks. czułość spektralna: ok. 540 nm
• Reakcja na światło: czołowo i bocznie (90°)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 110 cm
• Długość ściągniętej izolacji (M): 70 mm
• Końce przewodu: z końcówką tulejkową
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

Czujnik QRB4A-B110B70 służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Ze względu na to, że czujnik może reagować również na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować wymagane środki odporności na zakłócenia od obcych źródeł światła.

Funkcje i działanie

Elementem czułym na światło w czujniku QRB4A-B110B70 jest fotodioda półprzewodnikowa. Przy wzroście natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Uruchomienie i kontrola sygnału

• Kontrola intensywności promieniowania: poprzez pomiar prądu czujnika w miejscu montażu.
• Wartości wymagane i układ pomiarowy: zgodnie z danymi technicznymi odpowiedniego sterownika palnika.
• Uwaga: należy bezwzględnie zachować prawidłową biegunowość.

Instalacja i prowadzenie przewodu

• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać sygnał płomienia).
• Maksymalna dopuszczalna długość przewodu czujnika: 3 m.

Wykonanie i wyposażenie

• Niewielki czujnik z podłączonym na stałe 2-żyłowym kablem w izolacji termoplastycznej.
• Akcesoria w komplecie: brak (w tym wykonaniu nie są dołączone kołnierz i obejma oraz nie ma zamontowanej dławnicy).
• Akcesoria dostępne opcjonalnie (zamawiane oddzielnie): kołnierz AGK42, obejma AGK43, kołnierz z otworem podłużnym AGK44.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Kabel czujnika: w komplecie
• Żyły przewodu: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (praca / transport / składowanie): -20...+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Ostrzeżenie: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Serwis i utylizacja

• Czyszczenie: nie używać preparatów do czyszczenia palników w aerozolu; czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Utylizacja: produkt zawiera elementy elektryczne i elektroniczne – nie wyrzucać do odpadów komunalnych; stosować się do przepisów miejscowych.

Podsumowanie

Siemens QRB4A-B110B70 to czujnik żółtego płomienia o normalnej czułości, zoptymalizowany pod widzialne promieniowanie żółtego płomienia olejowego (ok. 540 nm), przeznaczony do współpracy ze sterownikami palników Siemens. Stały przewód o widocznej długości 110 cm, stopień ochrony IP54 (obudowa) oraz możliwość montażu w dowolnym położeniu ułatwiają integrację w aplikacjach OEM dla palników olejowych pracujących w trybie przerywanym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika Siemens, do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego, w palnikach olejowych pracujących w trybie przerywanym.
• W dokumentacji wskazano zgodność EAC oraz zgodność z chińską dyrektywą RoHS. Oznaczenie CE dotyczy zastosowania wyłącznie w połączeniu ze sterownikiem palnika.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tych zaleceń grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa. Nieprawidłowe okablowanie może spowodować utratę funkcji bezpieczeństwa lub zagrożenie porażeniem prądem.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać modyfikacji ani innych manipulacji przy produkcie.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to pogorszyć funkcje bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie należy układać przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć sygnał płomienia i pogorszyć działanie urządzenia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maks. 3 m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie dotyczy złączy elektrycznych.
• Produkt należy użytkować, transportować i przechowywać wyłącznie w zakresie temperatur od -20°C do +60°C oraz przy wilgotności względnej poniżej 95%.
• Czujnik może reagować również na inne źródła światła, takie jak oświetlenie kotłowni czy promieniowanie słoneczne. Podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać aerozolowych preparatów do czyszczenia palników. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
