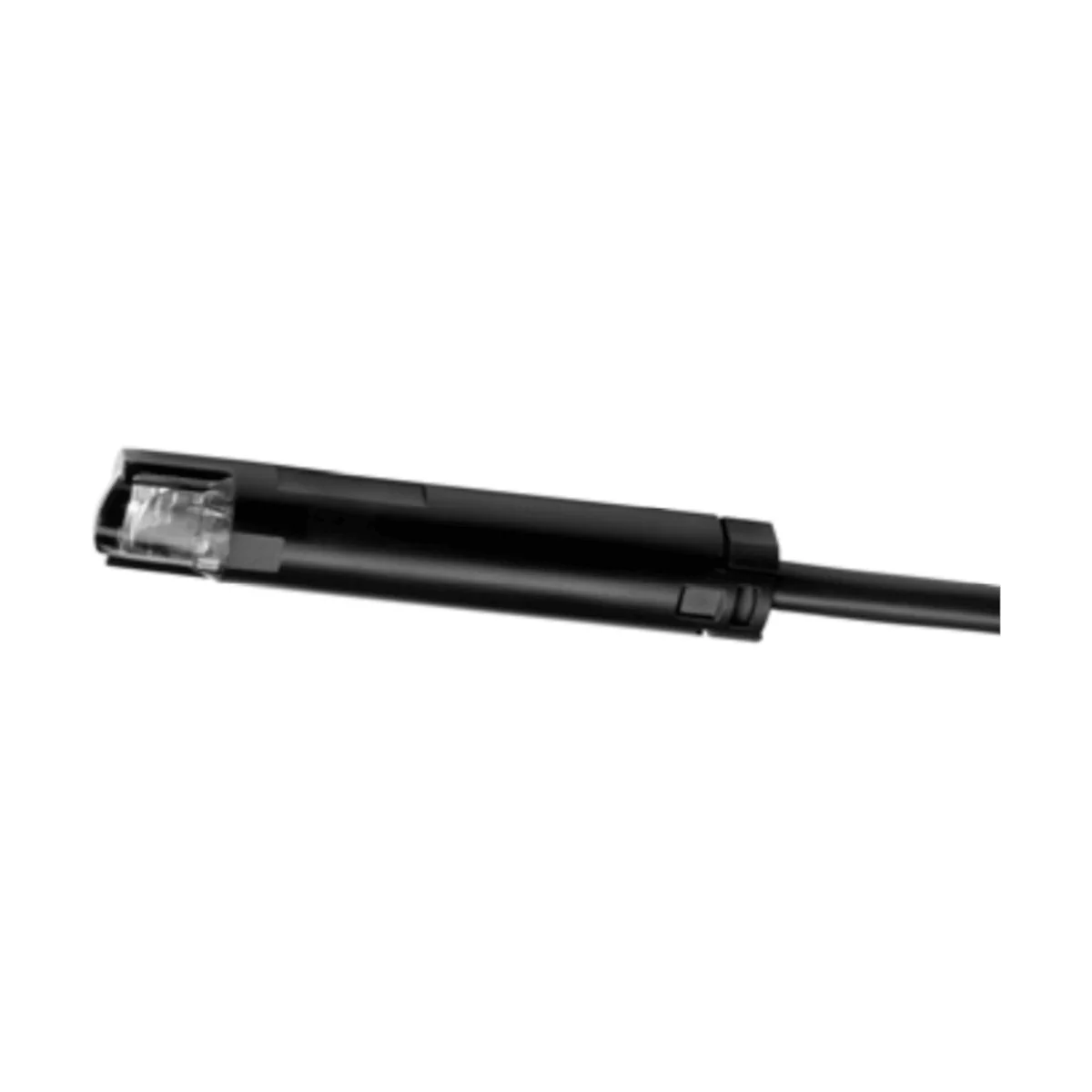

QRB4A-B150B70 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 150cm / 70mm, bez elementów mocujących

QRB4A-B150B70 to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego w połączeniu ze sterownikiem palnika. Czujnik stosuje się w palnikach olejowych pracujących w trybie przerywanym. Wersja QRB4A-B150B70 posiada normalną czułość (obudowa czarna) oraz fabrycznie podłączony 2-żyłowy przewód o widocznej długości 150 cm.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B150B70
• Typ: czujnik żółtego płomienia (do płomieni olejowych, światło widzialne)
• Współpraca ze sterownikami palników: LME7 (na zapytanie), LME8 (na zapytanie), LMO, LMV2, LMV3
• Reakcja na światło: czołowo oraz bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Obudowa: długość 68 mm
• Przewód: widoczna długość 150 cm, długość ściągniętej izolacji 70 mm, żyły 2 x 0,75 mm²
• Zakończenie przewodów: z końcówką tulejkową
• Akcesoria w komplecie (dla tego modelu): brak (bez kołnierza AGK42 i obejmy AGK43, bez dławnicy)

Zastosowanie

QRB4A-B150B70 służy do nadzoru żółtych płomieni olejowych w układach ze sterownikiem palnika Siemens. Czujnik jest zoptymalizowany pod kątem widzialnego promieniowania żółtych płomieni olejowych (maksimum czułości ok. 540 nm).

Ze względu na możliwość reakcji czujnika na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować rozwiązania zapewniające odporność na zakłócenia od obcych źródeł światła.

Funkcja i działanie

• Elementem światłoczułym czujnika jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika.
• Prąd wyjściowy jest przetwarzany przez sterownik palnika na sygnał płomienia.
• Czujnik reaguje na światło padające czołowo oraz bocznie (90°).

Instalacja i prowadzenie przewodu

• Przewód czujnika prowadzić osobno i możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać sygnał płomienia).
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maks. 3 m.
• Podczas uruchomienia intensywność promieniowania w miejscu montażu weryfikuje się poprzez pomiar prądu czujnika (wartości wymagane zależą od zastosowanego sterownika palnika).

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Dopuszczalna długość przewodu: maks. 3 m
• Przewód czujnika: w komplecie (podłączony na stałe)
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: <95% wilg. wzgl. (nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody)
• Wysokość zamontowania: maks. 2000 m n.p.m.

Wykonanie modelu QRB4A-B150B70

• Czułość / kolor obudowy: normalna / czarny
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 150 cm
• Długość ściągniętej izolacji (M): 70 mm
• Zakończenie przewodów: końcówka tulejkowa
• Akcesoria: brak (bez kołnierza AGK42 i obejmy AGK43, bez dławnicy)

Podsumowanie

Siemens QRB4A-B150B70 to kompaktowy czujnik do nadzoru żółtego płomienia olejowego w świetle widzialnym, przeznaczony do współpracy ze sterownikami palników Siemens (m.in. LMO, LMV2, LMV3). Model ten oferuje normalną czułość, obudowę o długości 68 mm oraz przewód o widocznej długości 150 cm, bez dołączonych akcesoriów montażowych i bez dławnicy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w połączeniu ze sterownikiem palnika Siemens. Czujnik żółtego płomienia QRB4A-B150B70 służy do monitorowania płomieni olejowych w zakresie światła widzialnego.
• Posiada oznaczenie CE oraz zgodność EAC, zgodnie z dokumentacją producenta.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego ani wykonywać jakichkolwiek manipulacji lub modyfikacji produktu.
• W razie upadku, uderzenia lub uszkodzenia obudowy czujnika nie wolno go dalej używać, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa, nawet bez widocznych uszkodzeń zewnętrznych.
• Należy bezwzględnie zachować prawidłową biegunowość podczas podłączania czujnika.
• Przewód czujnika należy układać osobno, z możliwie jak największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć sygnał płomienia i powodować zakłócenia pracy.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: zakres temperatur pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy czujnika, nie dotyczy złączy.
• Czujnik może reagować również na promieniowanie pochodzące z innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne. Podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i podlega utylizacji zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:

QRB4A-B150B70 Karta katalogowa
