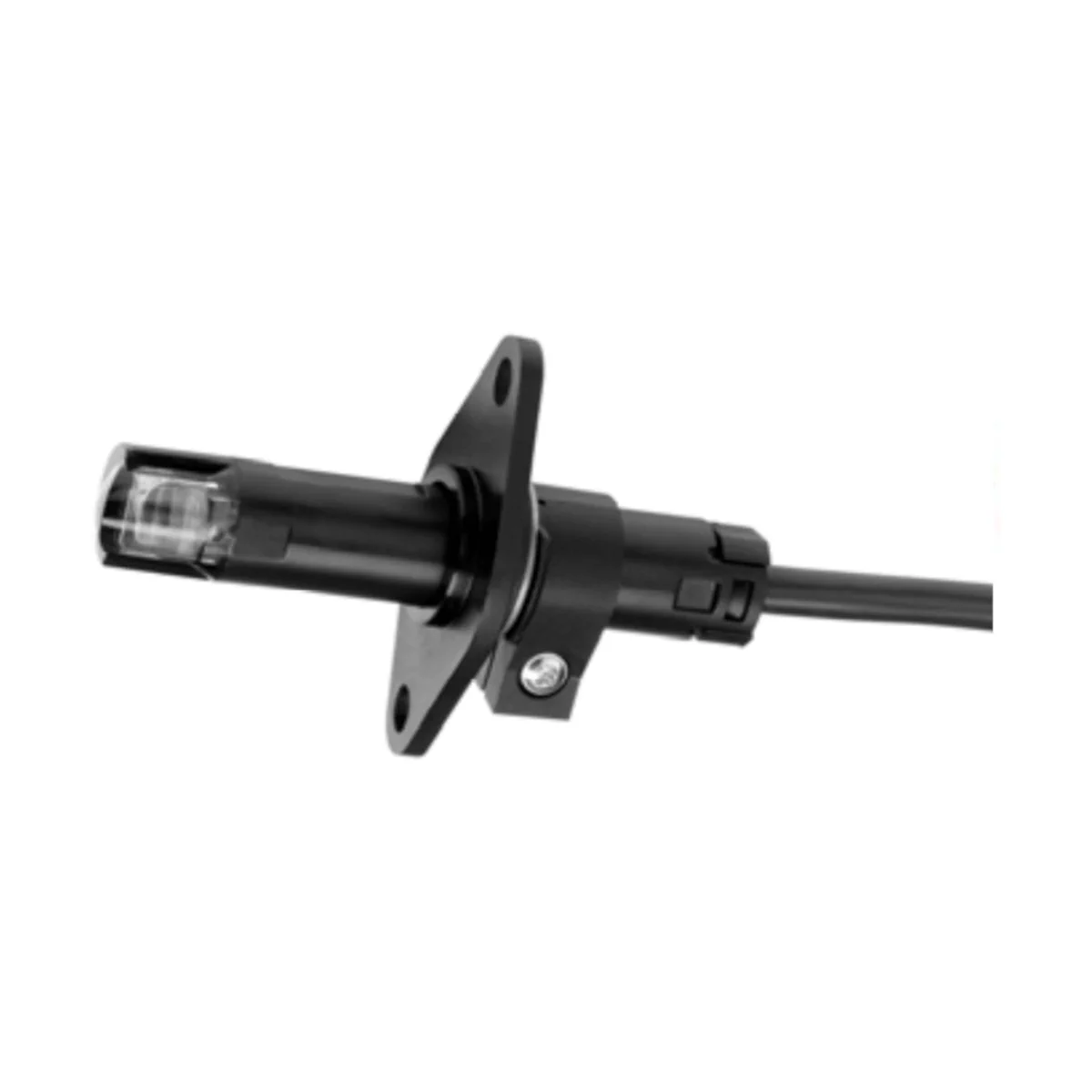

QRB4A-B150B70A Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 150cm / 70mm, z kołnierzem i obejmą

Siemens QRB4A-B150B70A to czujnik żółtego płomienia przeznaczony do współpracy ze sterownikami palników Siemens i monitorowania płomieni olejowych w zakresie światła widzialnego. Wersja QRB4A oferuje normalną czułość i jest wykonana w czarnej obudowie. Model B150B70A dostarczany jest z przewodem o widocznej długości 150 cm oraz z akcesoriami montażowymi AGK42 i AGK43 (dołączonymi luzem) – bez dławnicy.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B150B70A
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Tryb pracy palnika: palniki olejowe pracujące w trybie przerywanym (w połączeniu ze sterownikiem palnika)
• Współpraca ze sterownikami palników: LMO, LMV2, LMV3 (LME7 i LME8 – na zapytanie)
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Czułość / kolor obudowy: normalna / czarny
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 150 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową oraz ściągniętą izolacją
• Akcesoria w zestawie (dołączone luzem): kołnierz AGK42 i obejma AGK43
• Dławnica: brak (wersja bez dławnicy)
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

Czujnik QRB4A-B150B70A służy do monitorowania żółtych płomieni olejowych w instalacjach palnikowych, pracując wyłącznie w połączeniu ze sterownikiem palnika. Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować rozwiązania zapewniające odporność na zakłócenia od obcych źródeł światła zgodnie z wymaganiami dla aplikacji.

Funkcja i zasada działania

• Monitorowanie promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż (wersja z kołnierzem i obejmą)

• Czujnik mocuje się za pomocą kołnierza AGK42.
• Rowek prowadzący w kołnierzu oraz krzywka na obejmie AGK43 zapewniają odporne na wibracje zamocowanie oraz prawidłowe skierowanie czujnika na płomień.
• AGK42: kołnierz z tworzywa sztucznego, rozstaw otworów 36 mm.
• Położenie montażowe: dowolne.

Instalacja i okablowanie

• Przewód czujnika prowadzić osobno, możliwie jak najdalej od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać sygnał płomienia); stosować osobny kabel.
• Nie przekraczać dopuszczalnej długości przewodu czujnika (maks. 3 m).
• Przy uruchomieniu intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika; wymagane wartości prądu podaje dokumentacja odpowiedniego sterownika palnika.
• Uwaga: należy zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Dozwolona długość przewodu czujnika: maks. 3 m
• Przewód (w komplecie): 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Maks. wysokość zamontowania: 2000 m n.p.m.
• Masa: ok. 80 g (w zależności od typu i akcesoriów)

Serwis i utrzymanie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

QRB4A-B150B70A to kompaktowy czujnik Siemens do monitorowania żółtego płomienia olejowego w świetle widzialnym, zoptymalizowany pod kątem zakresu ok. 540 nm. Wariant ten oferuje normalną czułość, przewód 150 cm oraz zestaw montażowy AGK42 + AGK43, ułatwiający stabilne i odporne na wibracje ustawienie czujnika względem płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens QRB4A-B150B70A – czujnik żółtego płomienia do monitorowania płomieni olejowych w zakresie widzialnym, przeznaczony do współpracy ze sterownikami palników Siemens.
• Posiada oznaczenie CE.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt zgodny z wymaganiami chińskiej dyrektywy RoHS.
• Urządzenie wolno stosować wyłącznie w połączeniu ze sterownikiem palnika przewidzianym przez producenta.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego oraz wykonywanie manipulacji lub modyfikacji produktu.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić zawsze osobno, możliwie jak najdalej od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami. Pojemności przewodów mogą zmniejszać wielkość sygnału płomienia i powodować nieprawidłową pracę.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa podczas montażu i eksploatacji.
• Stopień ochrony IP54 dotyczy tylko obudowy, nie złączy.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem elektrycznym.
• Produkt należy eksploatować wyłącznie w zakresie temperatur otoczenia od -20°C do +60°C oraz przy wilgotności względnej poniżej 95%.
• Wysokość montażu nie może przekraczać 2000 m n.p.m.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne. Przy instalacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
