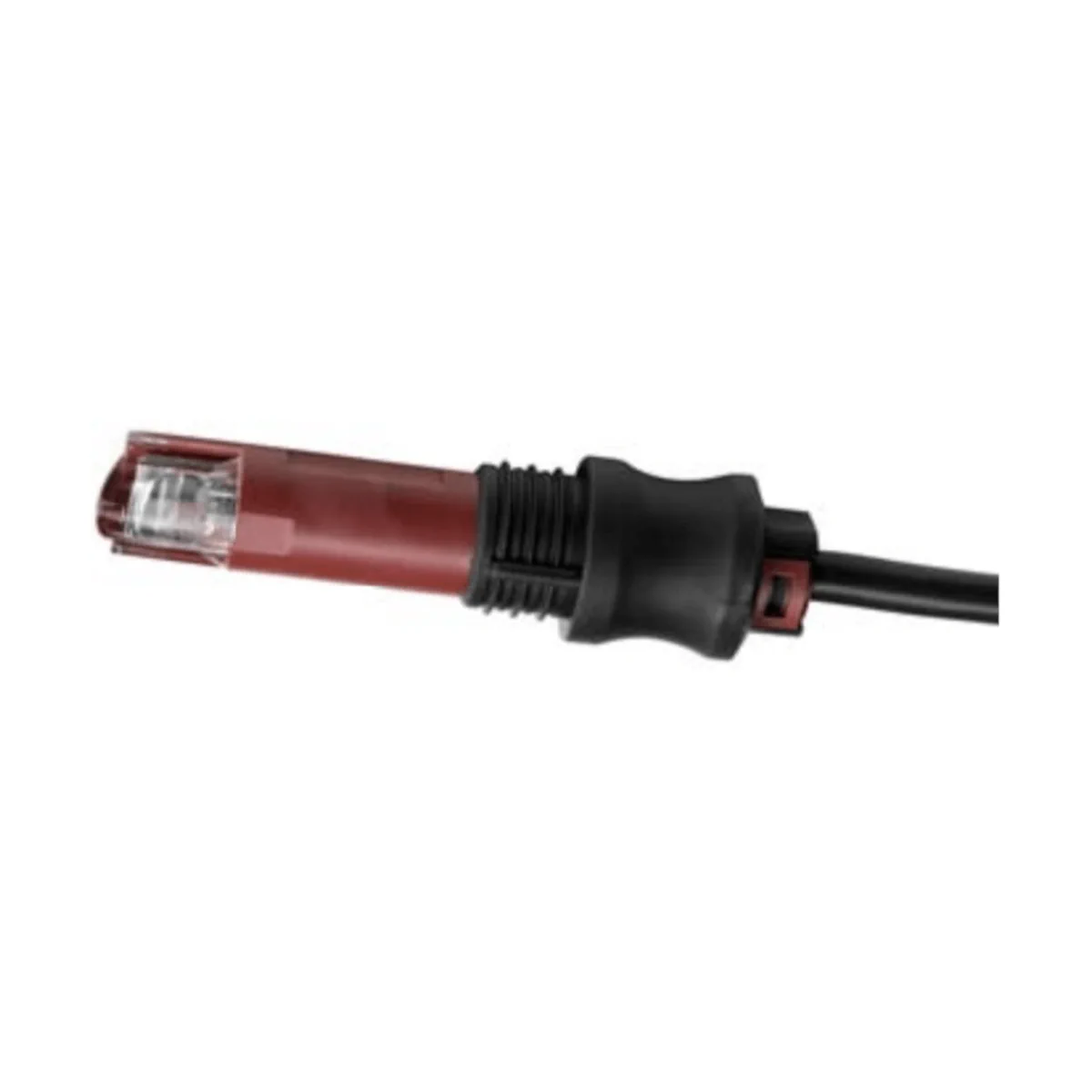

QRB4A-B150B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 150cm / 70mm, wtykany

QRB4A-B150B70B to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Czujnik stosuje się w układach palników olejowych pracujących w trybie przerywanym. Wersja B posiada zamontowaną dławnicę (z miękkiego plastiku), co umożliwia szybkie i pewne osadzenie czujnika w otworze montażowym palnika.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4A-B150B70B
• Typ: czujnik żółtego płomienia (do płomieni olejowych) – zakres światła widzialnego
• Współpraca ze sterownikami palników: LMO, LMV2, LMV3 (LME7 i LME8 – na zapytanie)
• Element światłoczuły: fotodioda półprzewodnikowa
• Maks. czułość spektralna: ok. 540 nm
• Kierunek detekcji: światło padające czołowo oraz bocznie (90°)
• Wykonanie przewodu: 2-żyłowy kabel w izolacji termoplastycznej (w komplecie)
• Końce przewodu: z końcówkami tulejkowymi, przygotowane przez ściągnięcie izolacji
• Wersja mechaniczna: z zamontowaną dławnicą (miękki plastik)

Wymiary i wykonanie (dla QRB4A-B150B70B)

• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 150 cm
• Długość ściągniętej izolacji (M): 70 mm

Zastosowanie

Czujnik QRB4A-B150B70B służy do monitorowania promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego i pracuje wyłącznie w połączeniu ze sterownikiem palnika. Ze względu na możliwość reakcji na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcja działania

Wraz ze wzrostem natężenia światła padającego na czujnik rośnie jego prąd wyjściowy. Sterownik palnika przetwarza ten prąd na sygnał płomienia.

Montaż (wersja z dławnicą)

• Mocowanie na palniku: wymagany jest tylko jeden otwór z rowkiem z boku.
• Stabilne osadzenie: wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne zamocowanie czujnika w otworze.
• Ustawienie na płomień: sprężyna prowadząca gwarantuje prawidłowe ustawienie czujnika w kierunku płomienia.
• Położenie montażowe: dowolne

Podłączenie i uruchomienie

• Kontrola działania: intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (µA DC).
• Polaryzacja: należy bezwzględnie zachować prawidłową biegunowość (przewód niebieski „-”, przewód czarny „+”).
• Wskazówka instalacyjna: przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Dozwolona długość przewodu: maks. 3 m
• Przewód czujnika: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Wysokość montażu: maks. 2000 m n.p.m.
• Zakres temperatur (praca / transport / składowanie): -20…+60°C
• Wilgotność: <95% wilg. wzgl. (ostrzeżenie: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody)

Podsumowanie

Siemens QRB4A-B150B70B to kompaktowy czujnik do kontroli żółtego płomienia olejowego w świetle widzialnym, zoptymalizowany spektralnie (ok. 540 nm) i przystosowany do pracy ze sterownikami palników Siemens (m.in. LMO, LMV2, LMV3). Wariant z zamontowaną dławnicą, przewodem o widocznej długości 150 cm i przygotowanymi końcówkami ułatwia szybki montaż oraz poprawne prowadzenie sygnału w aplikacjach palników olejowych pracujących przerywanie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikiem palnika Siemens. Nie używać jako samodzielnego urządzenia.
• Posiada oznaczenie CE oraz zgodność EAC wyłącznie w zastosowaniu zgodnym z dokumentacją producenta i w połączeniu ze sterownikiem palnika.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony stwarza ryzyko porażenia prądem elektrycznym.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego, wykonywanie modyfikacji oraz innych manipulacji przy produkcie.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia zewnętrzne nie są widoczne. Może to pogorszyć funkcje bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć sygnał płomienia i zakłócić pracę urządzenia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem oraz przedostaniem się wody. W przeciwnym razie istnieje ryzyko pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Czujnik należy stosować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy czujnika, nie dotyczy złączy.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Model QRB4A-B150B70B jest wersją z zamontowaną dławnicą; należy stosować go wyłącznie zgodnie z przeznaczeniem i rozwiązaniem montażowym przewidzianym przez producenta.
• Czujnik może reagować również na obce źródła światła, takie jak oświetlenie kotłowni lub promieniowanie słoneczne, dlatego montaż i eksploatacja muszą uwzględniać wymagania dokumentacji dotyczące odporności na zakłócenia świetlne.
