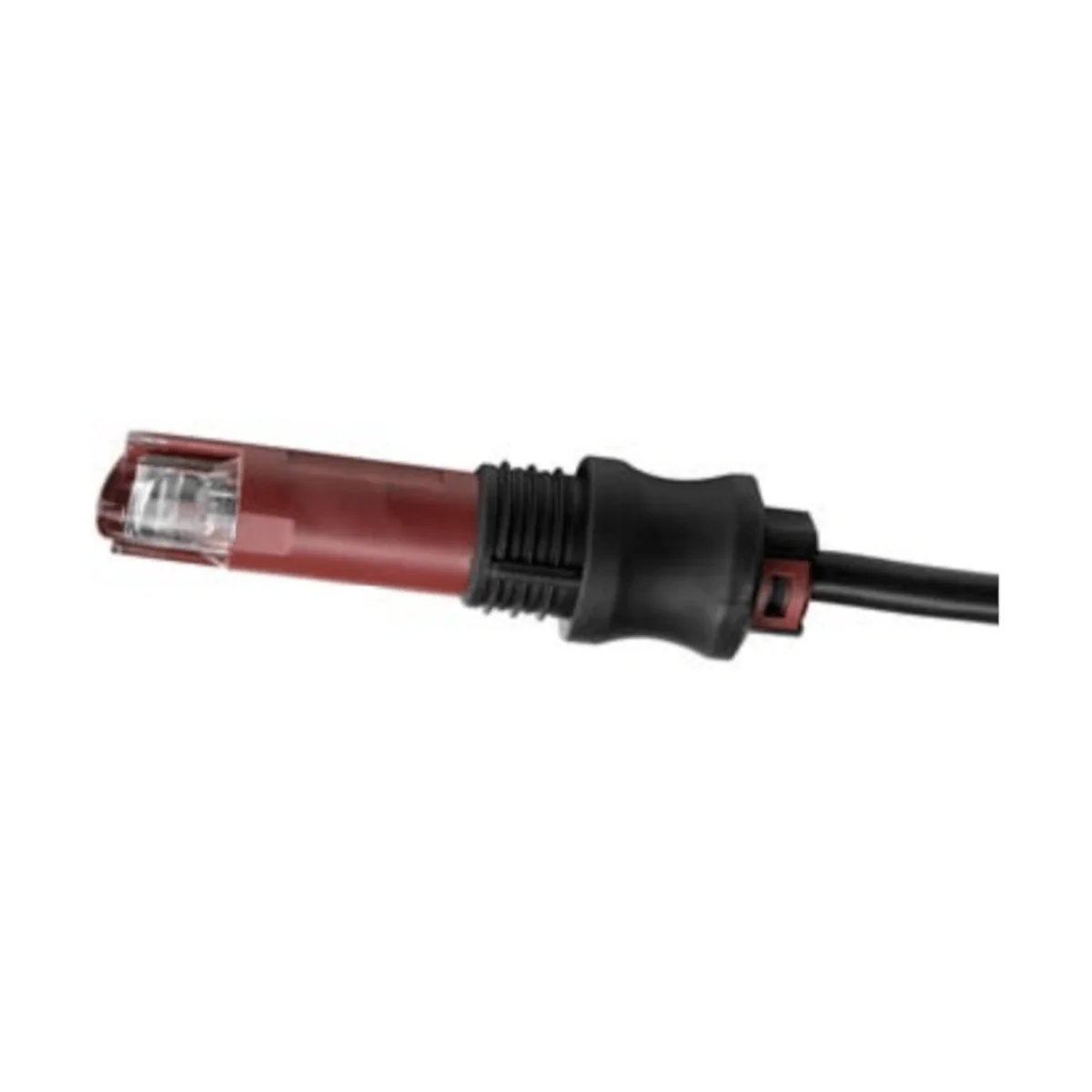

QRB4B-B025B40B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 25cm / 40mm, wtykany

QRB4B-B025B40B to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników (m.in. LMO, LMV2, LMV3; LME7 i LME8 – na zapytanie). Wariant QRB4B posiada zwiększoną czułość (obudowa czerwona), a wersja z oznaczeniem B jest wykonaniem z zamontowaną dławnicą z miękkiego plastiku do montażu w palniku.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B025B40B
• Nr magazynowy: S55723-S222-A100
• Typ: czujnik żółtego płomienia (płomień olejowy), światło widzialne
• Współpraca: sterowniki palników LMO, LMV2, LMV3 (LME7/LME8 – na zapytanie)
• Czułość / kolor obudowy: zwiększona / czerwony
• Maks. czułość spektralna: ok. 540 nm
• Reakcja na światło: czołowo oraz bocznie (90°)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 25 cm
• Długość ściągniętej izolacji (M): 40 mm
• Wykonanie: 2-żyłowy kabel podłączony na stałe, zakończenia przewodu przygotowane (ściągnięta izolacja, końcówki tulejkowe)
• Montaż: z zamontowaną dławnicą (bez kołnierza i obejmy)
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Klasa ochronności: II

Zastosowanie

Czujnik QRB4B-B025B40B służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikiem palnika. Ze względu na możliwość reakcji na obce źródła światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować obowiązujące zasady odporności na zakłócenia od światła zewnętrznego.

Funkcja i działanie

Elementem czułym na światło w czujniku jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Wykonanie i montaż (wersja z dławnicą)

• Czujnik jest niewielki i posiada przewód 2-żyłowy podłączony na stałe (izolacja termoplastyczna).
• Wersja B ma zamontowaną dławnicę z miękkiego plastiku do montażu na palniku.
• Do mocowania na palniku wymagany jest jeden otwór z rowkiem z boku.
• Wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne osadzenie czujnika w otworze.
• Sprężyna prowadząca pomaga utrzymać prawidłowe ustawienie czujnika w kierunku płomienia.

Instalacja i uruchomienie (ważne wskazówki)

• Przewód czujnika prowadzić osobno i możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie prowadzić przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać sygnał płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika (patrz dane techniczne).
• Intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika; wymagane wartości zależą od zastosowanego sterownika palnika.
• Należy bezwzględnie zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Przewód czujnika: w komplecie
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna: Ø 5,1 mm, PCW
• Dozwolona długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Podsumowanie

Siemens QRB4B-B025B40B to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do monitorowania płomieni olejowych w świetle widzialnym w układzie ze sterownikiem palnika. Wersja z zamontowaną dławnicą, obudową 68 mm oraz przewodem o widocznej długości 25 cm stanowi kompaktowe rozwiązanie do aplikacji palnikowych wymagających pewnego wykrywania płomienia i odpornego mechanicznie mocowania czujnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika kompatybilnym z czujnikiem QRB4. Samodzielne użycie poza przewidzianym układem jest niedozwolone.
• Posiada oznaczenie CE oraz zgodność EAC. Produkt objęty jest także wymaganiami chińskiej dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak zabezpieczenia stwarza ryzyko porażenia prądem.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją urządzenia współpracującego. Nieprawidłowe wykonanie może prowadzić do utraty funkcji bezpieczeństwa.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać przeróbek, manipulacji ani modyfikacji produktu.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie należy układać przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i osłabienie sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to prowadzić do pogorszenia funkcji bezpieczeństwa oraz ryzyka porażenia prądem.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy czujnika, nie dotyczy złączy elektrycznych.
• Czujnik należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta, w szczególności w zakresie temperatur od -20°C do +60°C oraz przy wilgotności względnej poniżej 95% bez kondensacji.
• Do czyszczenia nie stosować aerozolowych preparatów do czyszczenia palników. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
