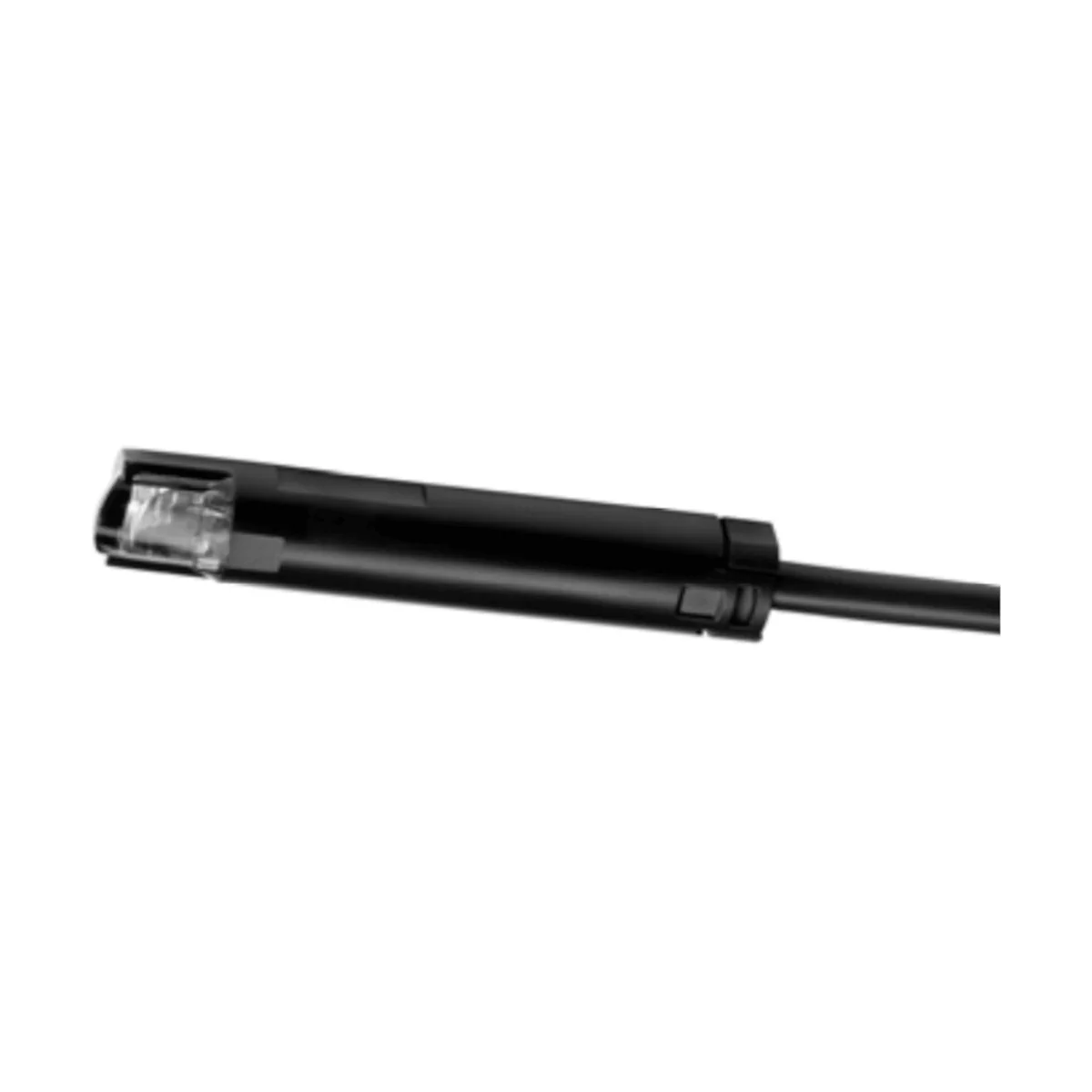

QRB4B-B036A25 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 36cm / 25mm, bez elementów mocujących

QRB4B-B036A25 to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego w układzie ze sterownikiem palnika. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi około 540 nm, co odpowiada zakresowi maksymalnego widzialnego promieniowania żółtych płomieni olejowych. Wersja QRB4B posiada zwiększoną czułość i czerwoną obudowę.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B036A25
• Nr magazynowy: S55723-S205-A100
• Typ: czujnik żółtego płomienia (światło widzialne) do sterowników palników Siemens
• Zastosowanie: monitorowanie płomieni olejowych (żółty płomień) w palnikach olejowych pracujących w trybie przerywanym
• Kompatybilne sterowniki palników: LMO, LMV2, LMV3 oraz LME7 (na zapytanie), LME8 (na zapytanie)
• Charakterystyka optyczna: reakcja na światło czołowe i boczne (90°)
• Maks. czułość spektralna: ok. 540 nm
• Czułość / kolor obudowy: zwiększona / czerwony
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Klasa ochronności: II
• Napięcie znamionowe: maks. 10 V

Wykonanie konkretnego modelu QRB4B-B036A25

• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 25 mm
• Akcesoria: brak (model bez kołnierza, obejmy i bez dławnicy)
• Kabel czujnika: w komplecie (podłączony na stałe), 2-żyłowy
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna kabla: Ø 5,1 mm, PCW

Zastosowanie

QRB4B-B036A25 służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikiem palnika. Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do obowiązujących przepisów dotyczących odporności na zakłócenia z obcych źródeł światła.

Funkcja i zasada działania

• Monitorowanie promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Instalacja i uruchomienie (praktyczne wskazówki)

• Przewód czujnika prowadzić zawsze osobno i możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać wielkość sygnału płomienia) – stosować osobny kabel.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maks. 3 m.
• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wartości wymagane zależą od zastosowanego sterownika palnika).
• Zachować prawidłową biegunowość podczas pomiaru/połączeń: niebieski (−), czarny (+).

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Dozwolona długość przewodu: maks. 3 m
• Warunki otoczenia (składowanie / transport / praca): -20…+60°C, wilgotność <95% r.h.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Normy i zgodności

• Uwaga: tylko w połączeniu ze sterownikiem palnika
• Zgodność EAC (zgodność euroazjatycka)
• Chińska dyrektywa RoHS

Podsumowanie

Siemens QRB4B-B036A25 to kompaktowy czujnik żółtego płomienia o zwiększonej czułości, do detekcji płomieni olejowych w zakresie światła widzialnego. Wariant ten ma obudowę o długości 68 mm i przewód o widocznej długości 36 cm, a dzięki charakterystyce widmowej (maks. ok. 540 nm) jest zoptymalizowany pod kątem żółtych płomieni olejowych w aplikacjach ze sterownikami palników Siemens.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania jako czujnik żółtego płomienia w połączeniu ze sterownikiem palnika zgodnym z dokumentacją producenta. Nie używać jako urządzenia samodzielnego.
• Posiada oznaczenie CE oraz zgodność EAC.
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak właściwego zabezpieczenia może spowodować porażenie prądem elektrycznym.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego oraz wykonywanie jakichkolwiek manipulacji lub modyfikacji produktu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem elektrycznym.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać produktu, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to powodować pogorszenie funkcji bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podczas podłączenia.
• Przewód czujnika należy prowadzić osobno, z możliwie największej odległości od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz porażenie prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy czujnika, nie dotyczy złączy.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Do czyszczenia nie używać aerozolowych preparatów do czyszczenia palników. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Produkt jest urządzeniem klasy ochronności II, o napięciu znamionowym maks. 10 V.

Pliki do pobrania:
QRB4B-B036A25 Karta katalogowa
