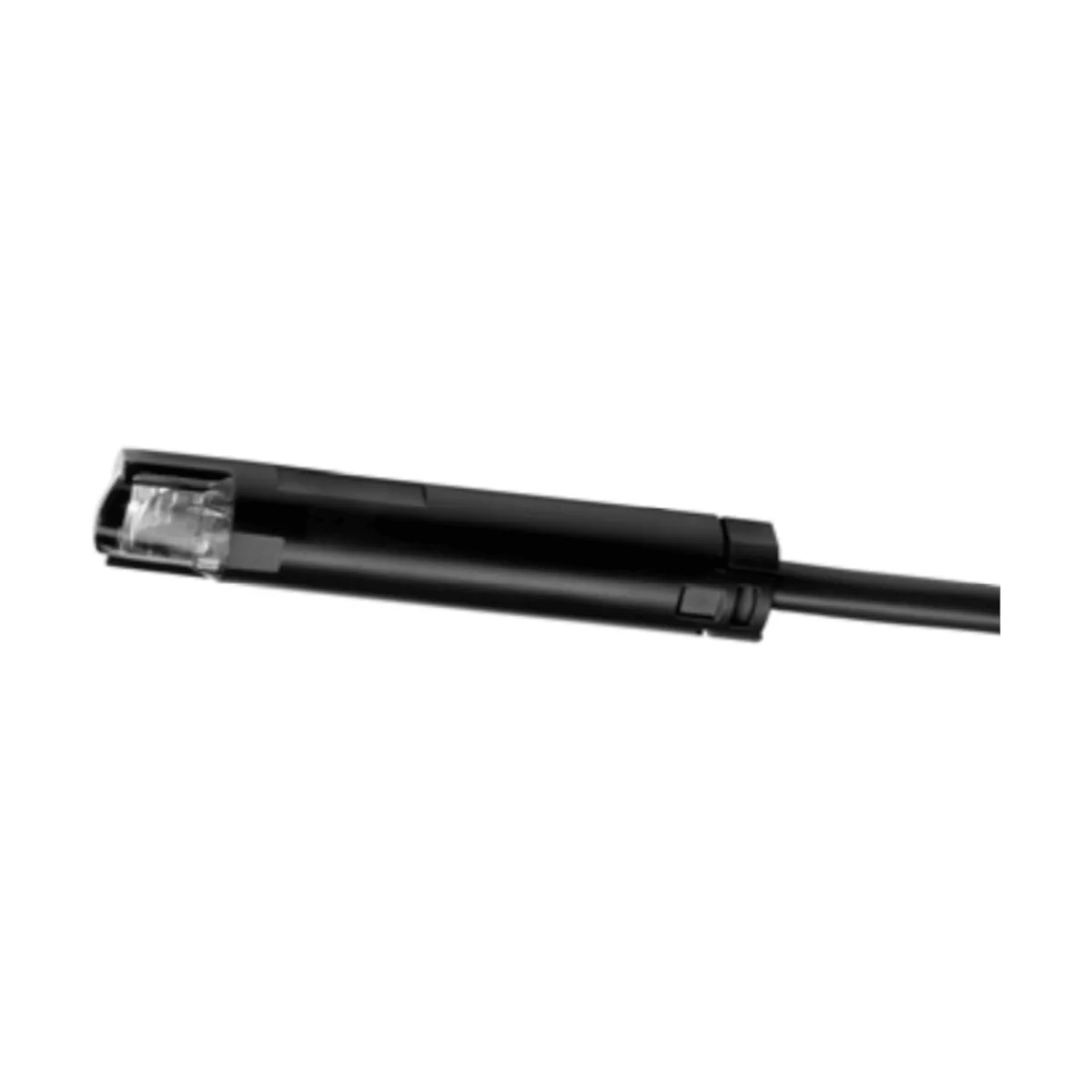

QRB4B-B036B40 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 36cm / 40mm, bez elementów mocujących

QRB4B-B036B40 to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego w połączeniu ze sterownikami palników Siemens. Wersja QRB4B charakteryzuje się zwiększoną czułością i czerwoną obudową. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi około 540 nm, co odpowiada maksimum promieniowania widzialnego żółtych płomieni olejowych.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B036B40
• Typ: czujnik żółtego płomienia (fotodiodowy) do monitorowania płomieni olejowych
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na światło: czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: niewielki czujnik z podłączonym na stałe przewodem 2-żyłowym
• Akcesoria w zestawie: brak (bez kołnierza i obejmy)
• Dławnica: brak

Zastosowanie

Czujnik QRB4B-B036B40 służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Ze względu na możliwość reakcji czujnika na części widma innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować zasady odporności na zakłócenia od obcych źródeł światła.

Wykonanie i przewód

• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 40 mm
• Końcówki przewodu: z końcówką tulejkową
• Przewód: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW

Funkcja i działanie

Elementem czułym na światło w czujniku QRB4B-B036B40 jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który jest przetwarzany przez sterownik palnika na sygnał płomienia.

Wskazówki instalacyjne

• Przewód czujnika prowadzić możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika: maks. 3 m.
• Przy uruchomieniu intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wymagane wartości zależą od zastosowanego sterownika palnika).

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Dozwolona długość przewodu: maks. 3 m
• Temperatura pracy: -20...+60°C
• Temperatura transportu: -20...+60°C
• Temperatura składowania: -20...+60°C
• Wilgotność (praca / transport / składowanie): <95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Informacje do zamówienia

• Oznaczenie typu: QRB4B-B036B40
• Nr magazynowy: S55723-S224-A100

Podsumowanie

Siemens QRB4B-B036B40 to kompaktowy czujnik do precyzyjnego monitorowania żółtego płomienia olejowego w zakresie światła widzialnego. Zwiększona czułość (wersja QRB4B), stały przewód 2-żyłowy oraz praca ze sterownikami palników Siemens (LME7/LME8 – na zapytanie, LMO, LMV2, LMV3) czynią go praktycznym rozwiązaniem do zastosowań w palnikach olejowych pracujących w trybie przerywanym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika.
• Czujnik żółtego płomienia do monitorowania płomieni olejowych w zakresie światła widzialnego, do palników olejowych pracujących w trybie przerywanym.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa. Nieprawidłowe wykonanie prac może spowodować utratę funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać manipulacji ani modyfikacji produktu.
• W razie upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Przewód czujnika należy układać osobno, z możliwie jak największej odległości od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Podczas podłączania należy bezwzględnie zachować prawidłową biegunowość.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie złączy.
• Ze względu na możliwość reakcji czujnika na inne źródła światła, takie jak oświetlenie kotłowni lub promienie słoneczne, należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z obowiązującymi lokalnymi przepisami.
