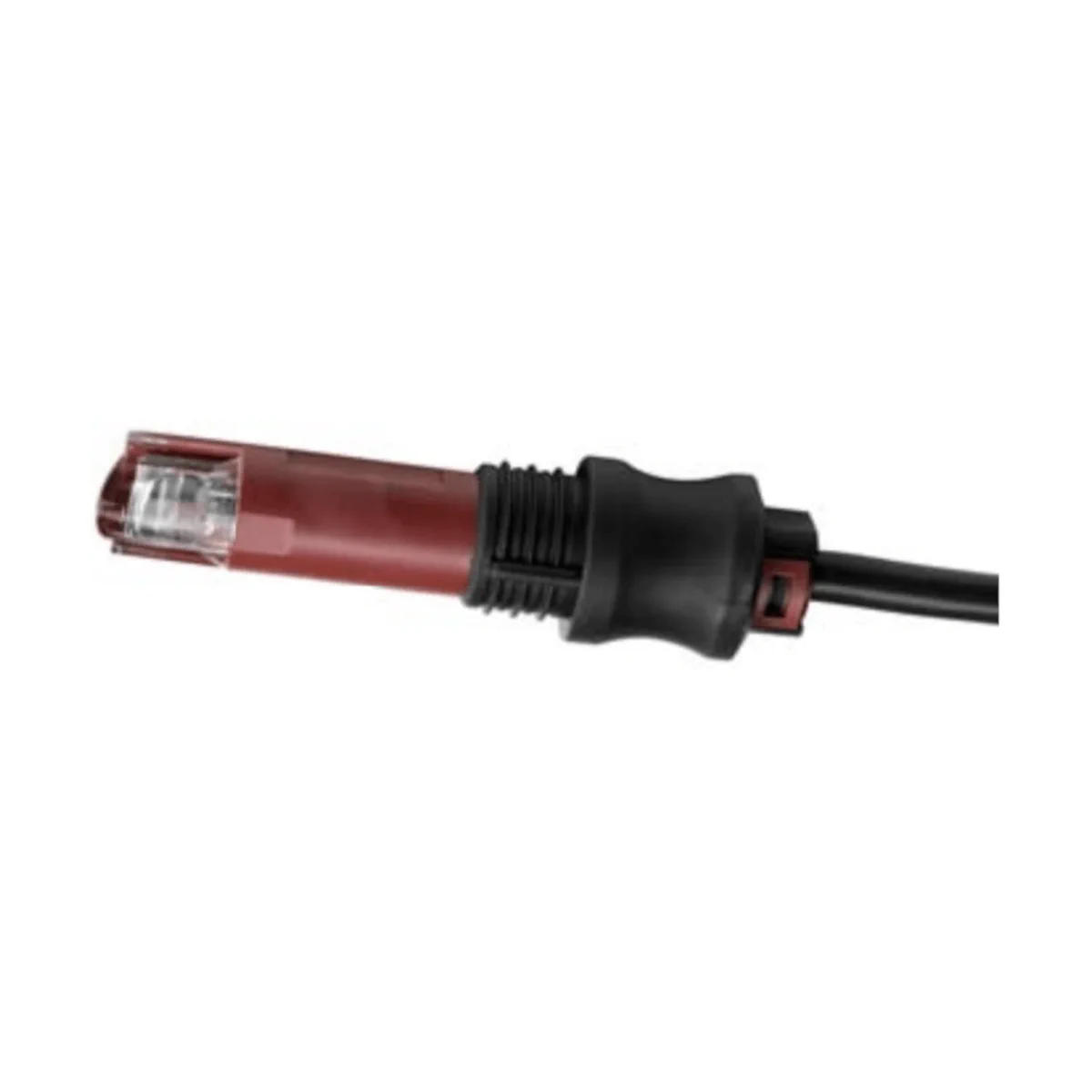

QRB4B-B036B40B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 36cm / 40mm, wtykany

Siemens QRB4B-B036B40B to czujnik żółtego płomienia (do płomieni olejowych) przeznaczony do pracy ze sterownikami palników Siemens i monitorowania płomienia w zakresie światła widzialnego. Wersja QRB4B charakteryzuje się zwiększoną czułością (obudowa w kolorze czerwonym), a wykonanie …B posiada zamontowaną dławnicę z miękkiego plastiku do pewnego osadzenia czujnika w otworze montażowym palnika.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B036B40B
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Przeznaczenie: praca w połączeniu ze sterownikiem palnika (palniki olejowe pracujące w trybie przerywanym)
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na światło: czołowo oraz bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: czujnik z podłączonym na stałe 2-żyłowym kablem oraz zamontowaną dławnicą

Zastosowanie i kompatybilność

Czujnik QRB4B-B036B40B służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników: LMO, LMV2 oraz LMV3 (dla LME7 i LME8 – na zapytanie).

Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować obowiązujące przepisy dotyczące odporności na zakłócenia od obcych źródeł światła.

Wykonanie i montaż (wersja z dławnicą)

• Zamontowana dławnica z miękkiego plastiku umożliwia mocowanie czujnika na palniku przy użyciu jednego otworu z rowkiem z boku.
• Wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne zamocowanie w otworze.
• Sprężyna prowadząca wspiera prawidłowe ustawienie czujnika w kierunku płomienia.
• Położenie montażowe: dowolne.

Funkcja i działanie

Czujnik QRB4B-B036B40B monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego. Elementem czułym na światło jest fotodioda półprzewodnikowa – wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Uruchomienie i wskazówki instalacyjne

• Intensywność promieniowania świetlnego w miejscu montażu czujnika sprawdza się poprzez pomiar prądu czujnika.
• Wymagane wartości prądu czujnika oraz układ pomiarowy należy przyjąć zgodnie z danymi technicznymi odpowiedniego sterownika palnika.
• Uwaga: należy zachować prawidłową biegunowość (przewód niebieski „-”, przewód czarny „+”).
• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia.
• Nie przekraczać dopuszczalnej długości przewodów czujnika.

Dane techniczne (QRB4B-B036B40B)

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 40 mm
• Przewód czujnika: w komplecie (podłączony na stałe)
• Żyły: 2 × 0,75 mm², splotka miedziana
• Izolacja zewnętrzna: Ø 5,1 mm, PCW
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Dozwolona długość przewodu: maks. 3 m
• Temperatura pracy: -20…+60°C
• Temperatura transportu i składowania: -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Serwis i utylizacja

• Nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Produkt zawiera elementy elektryczne i elektroniczne – nie wyrzucać do odpadów komunalnych; postępować zgodnie z przepisami miejscowymi.

Podsumowanie

Siemens QRB4B-B036B40B to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do nadzoru płomieni olejowych w świetle widzialnym we współpracy ze sterownikiem palnika. Wersja z zamontowaną dławnicą, stałym 2-żyłowym przewodem (36 cm) i ochroną obudowy IP54 ułatwia pewny montaż oraz stabilny odczyt sygnału płomienia w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do pracy jako czujnik żółtego płomienia w połączeniu ze sterownikiem palnika Siemens; nie używać jako urządzenia samodzielnego.
• Posiada oznaczenie CE oraz zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia.
• Należy zapewnić ochronę przed dotknięciem złączy elektrycznych. Brak odpowiednich środków bezpieczeństwa grozi porażeniem prądem elektrycznym.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego, wykonywanie modyfikacji oraz jakiekolwiek manipulacje przy produkcie.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia zewnętrzne nie są widoczne, ponieważ może to pogorszyć funkcje bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem oraz dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz ryzyka porażenia prądem.
• Czujnik należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: temperatura otoczenia od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie złączy elektrycznych.
• Do czyszczenia nie używać aerozolowych preparatów do czyszczenia palników. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Czujnik może reagować również na promieniowanie z innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne; podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
