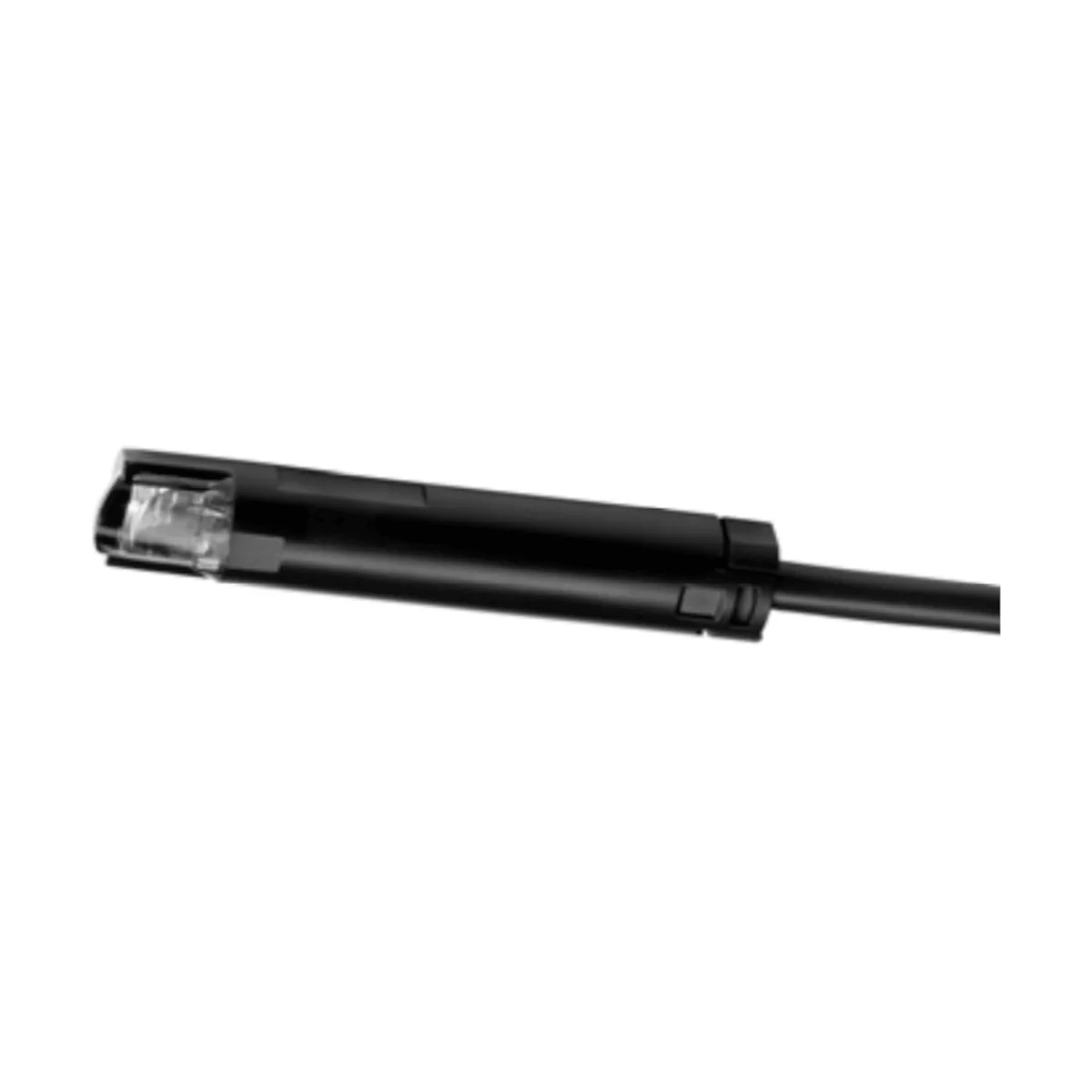

QRB4B-B050B70 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 50cm / 70mm, bez elementów mocujących

QRB4B-B050B70 to czujnik żółtego płomienia firmy Siemens, przeznaczony do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Wersja QRB4B wyróżnia się zwiększoną czułością (obudowa w kolorze czerwonym) i jest dostarczana z podłączonym na stałe 2-żyłowym przewodem.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B050B70
• Typ urządzenia: czujnik żółtego płomienia (do płomieni olejowych) – zakres widzialny
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na światło: oświetlenie czołowe oraz boczne (90°)
• Maks. czułość spektralna: ok. 540 nm
• Przewód: 2-żyłowy, 2 x 0,75 mm², splotka miedziana, izolacja zewnętrzna Ø 5,1 mm (PCW)
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową
• Długość obudowy (G): 68 mm
• Akcesoria: bez kołnierza AGK42 i obejmy AGK43, bez zamontowanej dławnicy
• Nr magazynowy: S55723-S206-A100

Zastosowanie

Czujnik QRB4B-B050B70 służy do monitorowania płomienia olejowego w palnikach pracujących w trybie przerywanym, w połączeniu ze sterownikami palników Siemens:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Ze względu na możliwość reakcji czujnika także na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować wymagania dotyczące odporności na zakłócenia od obcych źródeł światła właściwe dla aplikacji palnikowej.

Funkcja i działanie

Elementem czułym na światło w czujniku QRB4B-B050B70 jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Instalacja i uruchomienie – kluczowe wskazówki

• Układanie przewodu: prowadzić przewód czujnika osobno, możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie układać razem z innymi przewodami: pojemności przewodów zmniejszają wielkość sygnału płomienia – stosować osobny kabel.
• Nie przekraczać długości przewodu czujnika: dopuszczalnie maks. 3 m.
• Uruchomienie: intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wymagane wartości prądu zależą od zastosowanego sterownika palnika).
• Biegunowość: należy zachować prawidłową biegunowość; w układzie pomiarowym pokazanym dla współpracujących sterowników przewód czarny jest oznaczony jako „+”, a niebieski jako „-”.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Dopuszczalna długość przewodu: maks. 3 m
• Warunki pracy: -20…+60°C, wilgotność <95% r.h.
• Warunki transportu: -20…+60°C, wilgotność <95% r.h.
• Warunki składowania: -20…+60°C, wilgotność <95% r.h.
• Maks. wysokość montażu: 2000 m n.p.m.

Uwaga: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody.

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-B050B70 to kompaktowy czujnik do nadzoru żółtego płomienia olejowego, o zwiększonej czułości (czerwona obudowa), reagujący na światło czołowe i boczne (90°). Fabryczny przewód 2 x 0,75 mm² o widocznej długości 50 cm oraz stopień ochrony IP54 (dla obudowy) czynią go praktycznym rozwiązaniem do aplikacji palnikowych współpracujących ze sterownikami LMO, LMV2 i LMV3 (oraz LME7/LME8 na zapytanie).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika Siemens, do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego.
• Posiada oznaczenie CE wyłącznie w połączeniu ze sterownikiem palnika.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa. Nieprawidłowe okablowanie może spowodować utratę funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać manipulacji ani modyfikacji produktu.
• W razie upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie należy układać przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć sygnał płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maksymalnie 3 m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie złączy elektrycznych.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu do 2000 m n.p.m.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne. Podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Pliki do pobrania:
QRB4B-B050B70 Karta katalogowa
