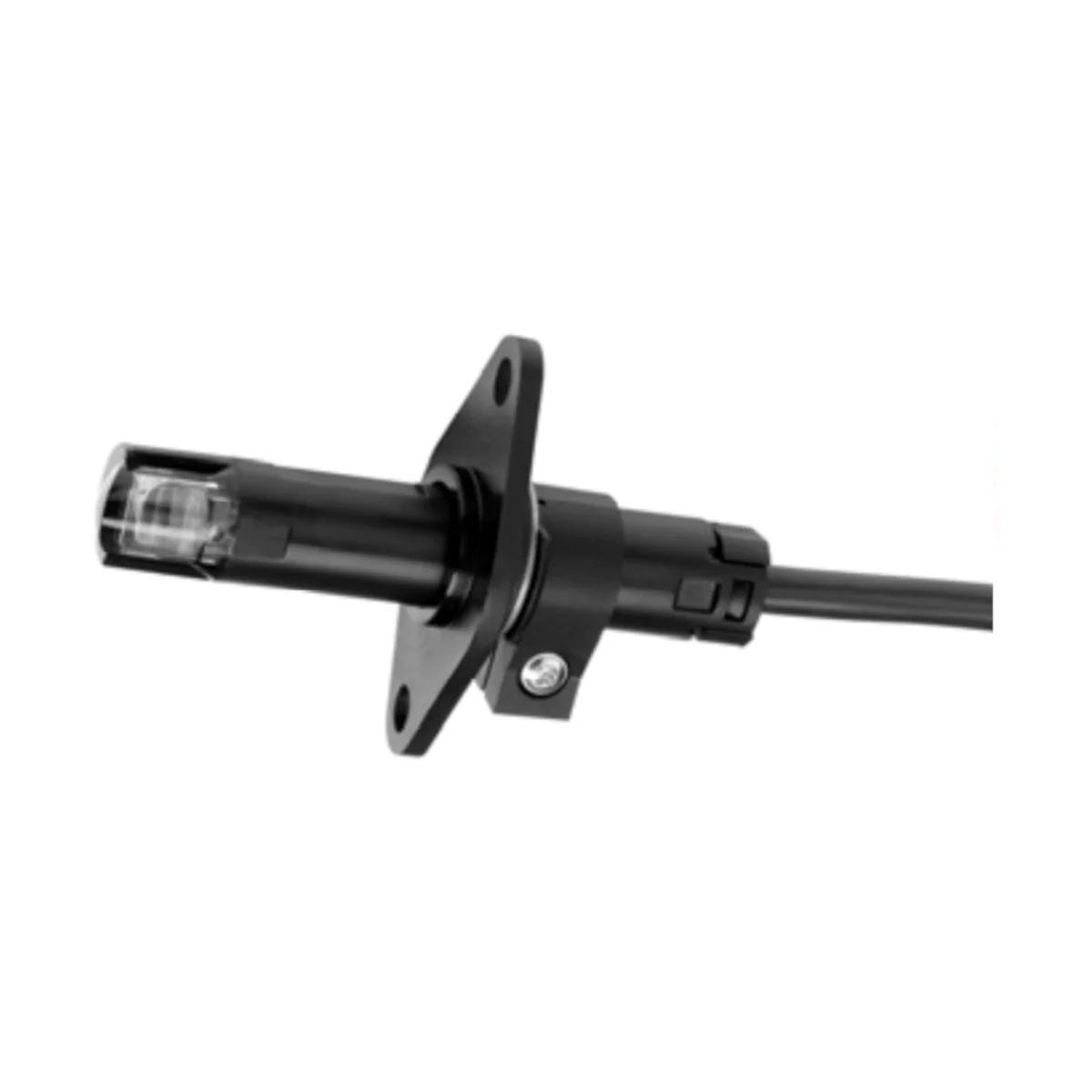

QRB4B-B050B70A Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 50cm / 70mm, z kołnierzem i obejmą

QRB4B-B050B70A to czujnik żółtego płomienia (czujnik płomienia olejowego) firmy Siemens, przeznaczony do współpracy ze sterownikami palników Siemens i monitorowania płomieni olejowych w zakresie światła widzialnego. Wariant QRB4B posiada zwiększoną czułość (obudowa czerwona). Model -B050B70A dostarczany jest z podłączonym na stałe 2-żyłowym przewodem o widocznej długości 50 cm oraz z akcesoriami montażowymi AGK42 i AGK43 dołączonymi luzem.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B050B70A
• Nr magazynowy (Siemens): S55723-S209-A100
• Typ: czujnik żółtego płomienia (do płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: zwiększona / czerwony
• Maks. czułość spektralna: ok. 540 nm
• Reakcja na światło: padające czołowo i bocznie (90°)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 70 mm
• Końcówki przewodu: z końcówką tulejkową
• Akcesoria w zestawie: kołnierz AGK42 i obejma AGK43 (dołączone luzem)
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne

Zastosowanie

Czujnik QRB4B-B050B70A służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników Siemens w palnikach olejowych pracujących w trybie przerywanym.

• Kompatybilne sterowniki palników: LME7 (na zapytanie), LME8 (na zapytanie), LMO, LMV2, LMV3
• Uwaga: czujnik stosować wyłącznie w połączeniu ze sterownikiem palnika

Wykonanie i montaż (wersja A z akcesoriami)

QRB4B-B050B70A jest niewielkim czujnikiem z podłączonym na stałe 2-żyłowym kablem w izolacji termoplastycznej. Wersja A jest dostarczana z elementami montażowymi umożliwiającymi stabilne zamocowanie i prawidłowe skierowanie czujnika na płomień.

• Kołnierz AGK42: z tworzywa sztucznego, rozstaw otworów 36 mm
• Obejma AGK43: z tworzywa sztucznego
• Stabilizacja i kierunkowanie: rowek prowadzący w kołnierzu oraz krzywka na obejmie zapewniają odporne na wibracje zamocowanie i prawidłowe ustawienie czujnika na płomień

Zasada działania

Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego. Elementem światłoczułym jest fotodioda półprzewodnikowa – wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Instalacja i uruchomienie

• Prowadzenie przewodu: układać przewód czujnika zawsze osobno, w możliwie dużej odległości od innych przewodów, zwłaszcza kabli zapłonowych wysokiego napięcia.
• Nie układać razem z innymi przewodami: pojemności przewodów zmniejszają wielkość sygnału płomienia – stosować osobny kabel.
• Dopuszczalna długość przewodu czujnika: maks. 3 m.
• Kontrola sygnału: intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika; wymagane wartości zależą od zastosowanego sterownika palnika.
• Polaryzacja: należy koniecznie zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Przewód (w komplecie): 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Widoczna długość przewodu: 50 cm
• Dopuszczalna długość przewodu czujnika: maks. 3 m
• Masa (zależnie od typu i akcesoriów): ok. 80 g
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Temperatura otoczenia (praca / transport / składowanie): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Warunki otoczenia wg DIN EN 60721:
  • Składowanie: 1K3 / 1M2
  • Transport: 2K2 / 2M2
  • Praca: 3K5 / 3M2

Serwis

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-B050B70A to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do monitorowania płomieni olejowych w świetle widzialnym we współpracy ze sterownikami palników Siemens. Przewód o widocznej długości 50 cm, obudowa IP54 oraz dołączone akcesoria montażowe AGK42 i AGK43 ułatwiają prawidłowy montaż i stabilne ustawienie czujnika względem płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika Siemens; nie używać jako urządzenia samodzielnego.
• Posiada oznaczenie CE oraz zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony stwarza ryzyko porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może spowodować utratę funkcji bezpieczeństwa.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego, wykonywanie modyfikacji oraz jakiekolwiek manipulacje przy produkcie.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to pogorszyć funkcje bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i zmniejszenie sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maksymalnie 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem i dostaniem się wody. W przeciwnym razie istnieje ryzyko pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy tylko obudowy czujnika, nie dotyczy złączy.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Czujnik może reagować również na promieniowanie z innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne, dlatego podczas montażu i eksploatacji należy przestrzegać wymagań producenta dotyczących odporności na zakłócenia od obcych źródeł światła.
• Dla modelu QRB4B-B050B70A: wersja o zwiększonej czułości, z dołączonym luzem kołnierzem AGK42 i obejmą AGK43; montaż wykonywać zgodnie z dokumentacją producenta.
