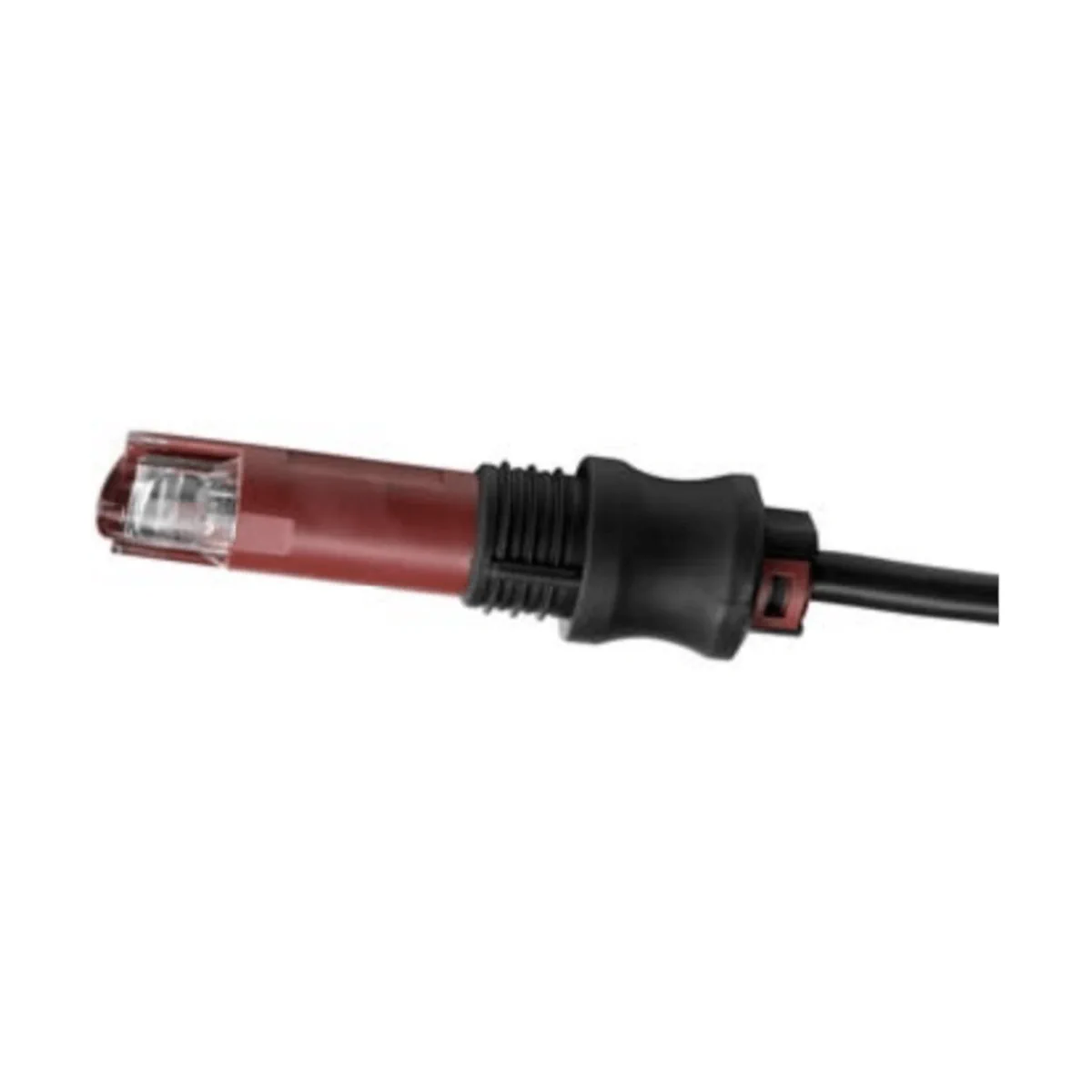

QRB4B-B050B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 50cm / 70mm, wtykany

Siemens QRB4B-B050B70B to czujnik żółtego płomienia (do płomieni olejowych) przeznaczony do współpracy ze sterownikami palników Siemens i monitorowania płomienia w zakresie światła widzialnego. Czujnik stosuje się w palnikach olejowych pracujących w trybie przerywanym. Wariant QRB4B ma zwiększoną czułość i czerwoną obudowę, a wersja ...B jest wyposażona w zamontowaną dławnicę z miękkiego plastiku ułatwiającą mocowanie w podstawie palnika.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B050B70B
• Nr magazynowy: S55723-S214-A100
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Współpraca ze sterownikami palników: LMO, LMV2, LMV3 (LME7 i LME8 – na zapytanie)
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: niewielki czujnik z podłączonym na stałe 2-żyłowym kablem
• Dławnica: zamontowana (z miękkiego plastiku)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 70 mm
• Końce przewodu: z końcówkami tulejkowymi
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

Czujnik QRB4B-B050B70B służy do nadzoru żółtych płomieni olejowych w układach palnikowych. Jest zoptymalizowany pod kątem widzialnego promieniowania żółtego płomienia (maksimum ok. 540 nm).

Ze względu na to, że czujnik może reagować również na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy w instalacji przestrzegać zasad i przepisów dotyczących odporności na zakłócenia z obcych źródeł światła.

Funkcje i działanie

Elementem światłoczułym w czujniku jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż (wersja z dławnicą)

• Mocowanie na palniku: wymagany jest jeden otwór z rowkiem z boku (zgodnie z rysunkami wymiarowymi producenta).
• Stabilne osadzenie: wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne zamocowanie czujnika w otworze.
• Prawidłowe ukierunkowanie: sprężyna prowadząca pomaga ustawić czujnik w kierunku płomienia.
• Położenie montażowe: dowolne.

Instalacja i uruchomienie

• Sprawdzenie sygnału płomienia: intensywność promieniowania w miejscu montażu czujnika weryfikuje się przez pomiar prądu czujnika.
• Wartości prądu czujnika: wymagane wartości oraz sposób pomiaru zależą od zastosowanego sterownika palnika (zgodnie z jego danymi technicznymi).
• Polaryzacja: należy bezwzględnie zachować prawidłową biegunowość.
• Prowadzenie przewodu: przewód czujnika układać osobno, możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Długość przewodu: nie przekraczać dopuszczalnej długości przewodów czujnika (patrz dane techniczne).

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Kabel czujnika: w komplecie (podłączony na stałe)
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna: Ø 5,1 mm, PCW
• Dozwolona długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Temperatura pracy: -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Serwis i czyszczenie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-B050B70B to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do nadzoru płomieni olejowych w świetle widzialnym we współpracy ze sterownikami palników Siemens. Wersja z zamontowaną dławnicą, kompaktowa obudowa 68 mm oraz przewód o widocznej długości 50 cm czynią go praktycznym wyborem do zastosowań palnikowych, gdzie liczy się stabilny pomiar sygnału płomienia i odporne mocowanie czujnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE wyłącznie w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt podlega wymaganiom chińskiej dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Czujnik żółtego płomienia QRB4B-B050B70B jest przeznaczony do pracy wyłącznie w połączeniu z odpowiednim sterownikiem palnika Siemens do monitorowania płomieni olejowych. Nie stosować jako urządzenia samodzielnego.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak odpowiednich zabezpieczeń grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może spowodować utratę funkcji bezpieczeństwa.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego, wykonywanie modyfikacji oraz jakiekolwiek manipulacje przy produkcie.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia zewnętrzne nie są widoczne. Może to pogorszyć funkcje bezpieczeństwa urządzenia.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia, aby ograniczyć zakłócenia i straty sygnału.
• Nie układać przewodu czujnika razem z innymi przewodami. Pojemności przewodów mogą zmniejszać wielkość sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika. Maksymalna dopuszczalna długość przewodu wynosi 3 m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Stopień ochrony IP54 dotyczy tylko obudowy czujnika, nie dotyczy złączy.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne. Podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać aerozolowych preparatów do czyszczenia palników. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
