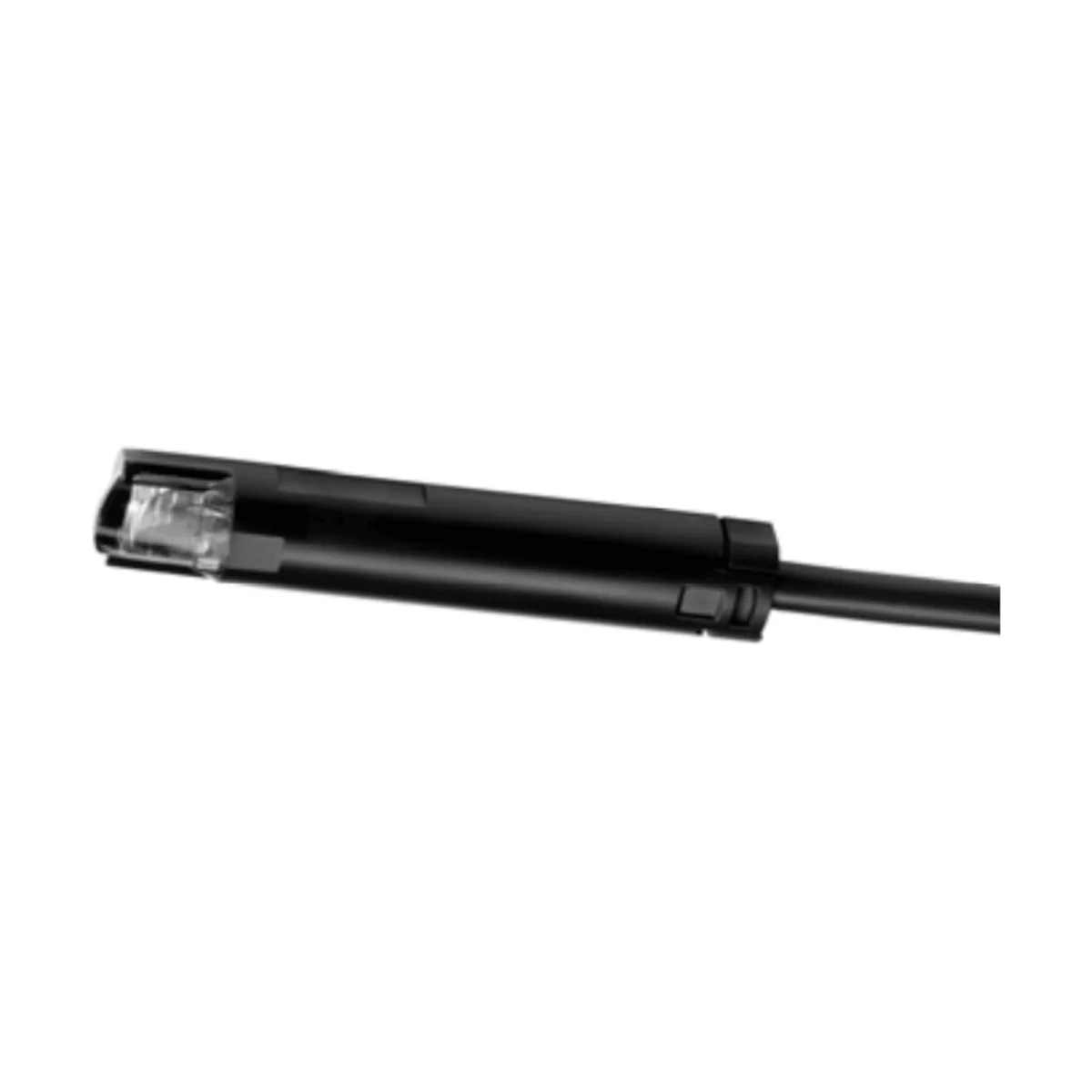

QRB4B-B070B70 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 70cm / 70mm, bez elementów mocujących

QRB4B-B070B70 to czujnik żółtego płomienia Siemens o zwiększonej czułości (obudowa czerwona), przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikiem palnika. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi ok. 540 nm, co odpowiada zakresowi maksymalnego widzialnego promieniowania żółtych płomieni olejowych.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B070B70
• Nr magazynowy (zamówieniowy): S55723-S221-A100
• Typ: czujnik żółtego płomienia (monitorowanie płomienia olejowego w świetle widzialnym)
• Czułość / kolor obudowy: zwiększona / czerwony
• Maks. czułość spektralna: ok. 540 nm
• Kierunek detekcji: czołowo oraz bocznie (90°)
• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 70 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową
• Przewód czujnika: w komplecie, podłączony na stałe (2-żyłowy)
• Dopuszczalna długość przewodu (maks.): 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)

Zastosowanie i kompatybilność

Czujnik QRB4B-B070B70 stosuje się do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Czujnik QRB4 stosuje się w połączeniu ze sterownikiem palnika do palników olejowych pracujących w trybie przerywanym. Ze względu na możliwość reakcji na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy przestrzegać przepisów dotyczących odporności na zakłócenia z obcych źródeł światła.

Funkcja i zasada działania

Elementem czułym na światło w czujniku QRB4 jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który jest przetwarzany przez sterownik palnika na sygnał płomienia.

Montaż, instalacja i uruchomienie

• Położenie montażowe: dowolne
• Przewód czujnika prowadzić osobno i możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maks. 3 m.
• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wymagane wartości i układ pomiarowy zależą od zastosowanego sterownika palnika).
• Uwaga na biegunowość: podczas pomiaru prądu czujnika należy zachować prawidłową biegunowość (przewód niebieski (−), przewód czarny (+)).

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Temperatura otoczenia (praca / transport / składowanie): -20...+60°C
• Wilgotność: < 95% wilg. wzgl.
• Ostrzeżenie środowiskowe: nie dopuścić do kondensacji, oblodzenia ani dostania się wody
• Przewód: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Widoczna długość kabla (L): 70 cm
• Długość ściągniętej izolacji (M): 70 mm
• Długość obudowy (G): 68 mm
• Masa: ok. 80 g (w zależności od typu i akcesoriów)

Serwis i czyszczenie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-B070B70 to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do monitorowania płomieni olejowych w paśmie widzialnym w aplikacjach ze sterownikami palników Siemens. Stały przewód 2-żyłowy (widoczna długość 70 cm) oraz detekcja światła czołowo i bocznie (90°) ułatwiają integrację w układach palnikowych, przy zachowaniu wymagań instalacyjnych dotyczących prowadzenia przewodów i odporności na światło obce.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model: QRB4B-B070B70 – czujnik żółtego płomienia do monitorowania płomieni olejowych w zakresie widzialnym, przeznaczony do pracy wyłącznie w połączeniu ze sterownikiem palnika.
• Produkt stosować wyłącznie z kompatybilnymi sterownikami palników Siemens wskazanymi w dokumentacji producenta.
• Posiada oznaczenie CE wyłącznie przy stosowaniu w połączeniu ze sterownikiem palnika.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt podlega wymaganiom chińskiej dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Wszelkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Niezastosowanie się do tego grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak zabezpieczenia stwarza ryzyko porażenia prądem.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego, wykonywanie przeróbek, manipulacji lub modyfikacji produktu.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie prac może spowodować utratę funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia zewnętrzne nie są widoczne. Może to pogorszyć funkcje bezpieczeństwa urządzenia.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maksymalnie 3 m.
• Podczas uruchomienia należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Produkt może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne. Należy przestrzegać zasad montażu i eksploatacji zapewniających odporność na zakłócenia od obcych źródeł światła.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz grozi porażeniem prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie dotyczy złączy.
• Produkt czyścić wyłącznie czystą i suchą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -20°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
