QRB4B-B070B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 70cm / 70mm, wtykany

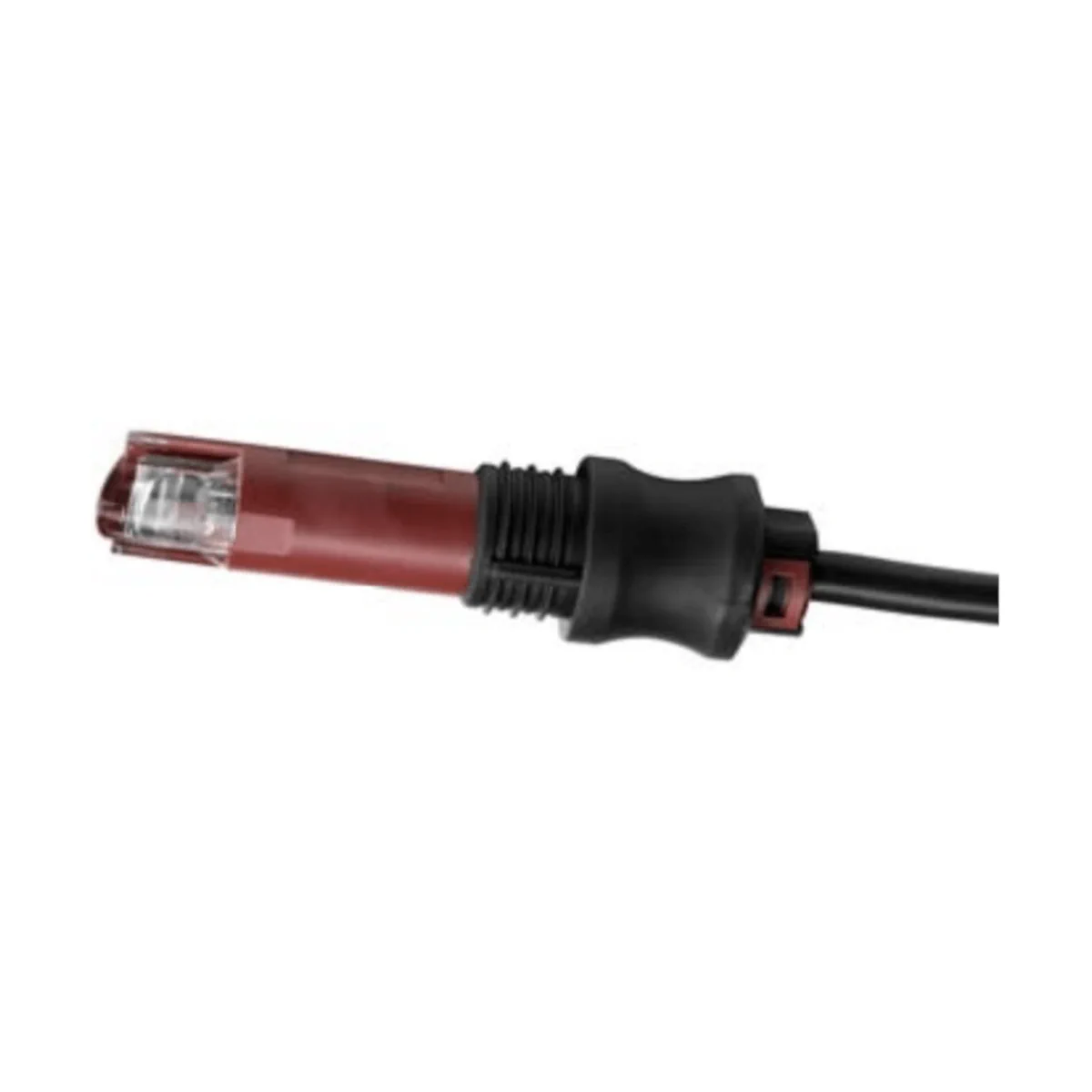

QRB4B-B070B70B to czujnik żółtego płomienia firmy Siemens o zwiększonej czułości (obudowa czerwona), przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikiem palnika. Wersja B jest wykonaniem z zamontowaną dławnicą z miękkiego plastiku, ułatwiającą montaż na palniku.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-B070B70B
• Typ: czujnik żółtego płomienia (do płomieni olejowych, zakres widzialny)
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na światło: czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: czujnik z podłączonym na stałe 2-żyłowym przewodem
• Dławnica: zamontowana (miękki plastik)
• Długość obudowy (G): 68 mm
• Widoczna długość kabla (L): 70 cm
• Długość ściągniętej izolacji (M): 70 mm
• Koniec przewodu: z końcówką tulejkową
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Klasa ochronności: II

Zastosowanie

Czujnik QRB4B-B070B70B służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikami palników:

• LMO
• LMV2 i LMV3
• LME7 (na zapytanie) oraz LME8 (na zapytanie)

Czujnik może reagować również na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), dlatego należy stosować obowiązujące zasady odporności na zakłócenia od obcych źródeł światła.

Funkcja i zasada działania

• QRB4 monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż (wersja z dławnicą)

• Wersja z zamontowaną dławnicą jest przeznaczona do mocowania na palniku.
• Do montażu potrzebny jest jeden otwór z rowkiem z boku (zgodnie z rysunkami wymiarowymi).
• Wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne zamocowanie czujnika w otworze.
• Sprężyna prowadząca wspiera prawidłowe ustawienie czujnika w kierunku płomienia.
• Położenie montażowe: dowolne

Podłączenie i uruchomienie

• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika.
• Wymagane wartości prądu czujnika oraz układ pomiarowy podaje dokumentacja odpowiedniego sterownika palnika.
• Uwaga: należy bezwzględnie zachować prawidłową biegunowość.

Wskazówki dotyczące instalacji przewodu

• Przewód czujnika prowadzić osobno i możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Dozwolona długość przewodu: maks. 3 m
• Przewód: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Zakres temperatur (składowanie / transport / praca): -20…+60°C
• Wilgotność: <95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Masa: ok. 80 g (w zależności od typu i akcesoriów)

Ostrzeżenie: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Serwis i czyszczenie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-B070B70B to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do nadzoru płomieni olejowych w świetle widzialnym w układach ze sterownikami palników (m.in. LMO, LMV2/LMV3). Wersja z zamontowaną dławnicą, przewodem o widocznej długości 70 cm i stopniem ochrony IP54 sprawdza się w aplikacjach, gdzie liczy się pewny montaż i stabilny sygnał detekcji płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania jako czujnik żółtego płomienia w połączeniu ze sterownikiem palnika Siemens. Nie używać jako urządzenia samodzielnego.
• Posiada oznaczenie CE (zgodność z normami UE) wyłącznie przy stosowaniu zgodnie z dokumentacją producenta i w połączeniu ze sterownikiem palnika.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt podlega wymaganiom chińskiej dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak zabezpieczenia stwarza ryzyko porażenia prądem.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego oraz wykonywanie jakichkolwiek manipulacji lub modyfikacji produktu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie może spowodować utratę funkcji bezpieczeństwa.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to pogorszyć funkcje bezpieczeństwa urządzenia.
• Należy zachować prawidłową biegunowość podłączenia. Nieprawidłowe podłączenie może powodować nieprawidłowe działanie czujnika.
• Przewód czujnika należy prowadzić oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie złączy elektrycznych.
• Produkt stosować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu do 2000 m n.p.m.
• Czujnik może reagować także na inne źródła światła, takie jak oświetlenie kotłowni lub promienie słoneczne. Montaż należy wykonać zgodnie z dokumentacją producenta z uwzględnieniem odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie stosować preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
