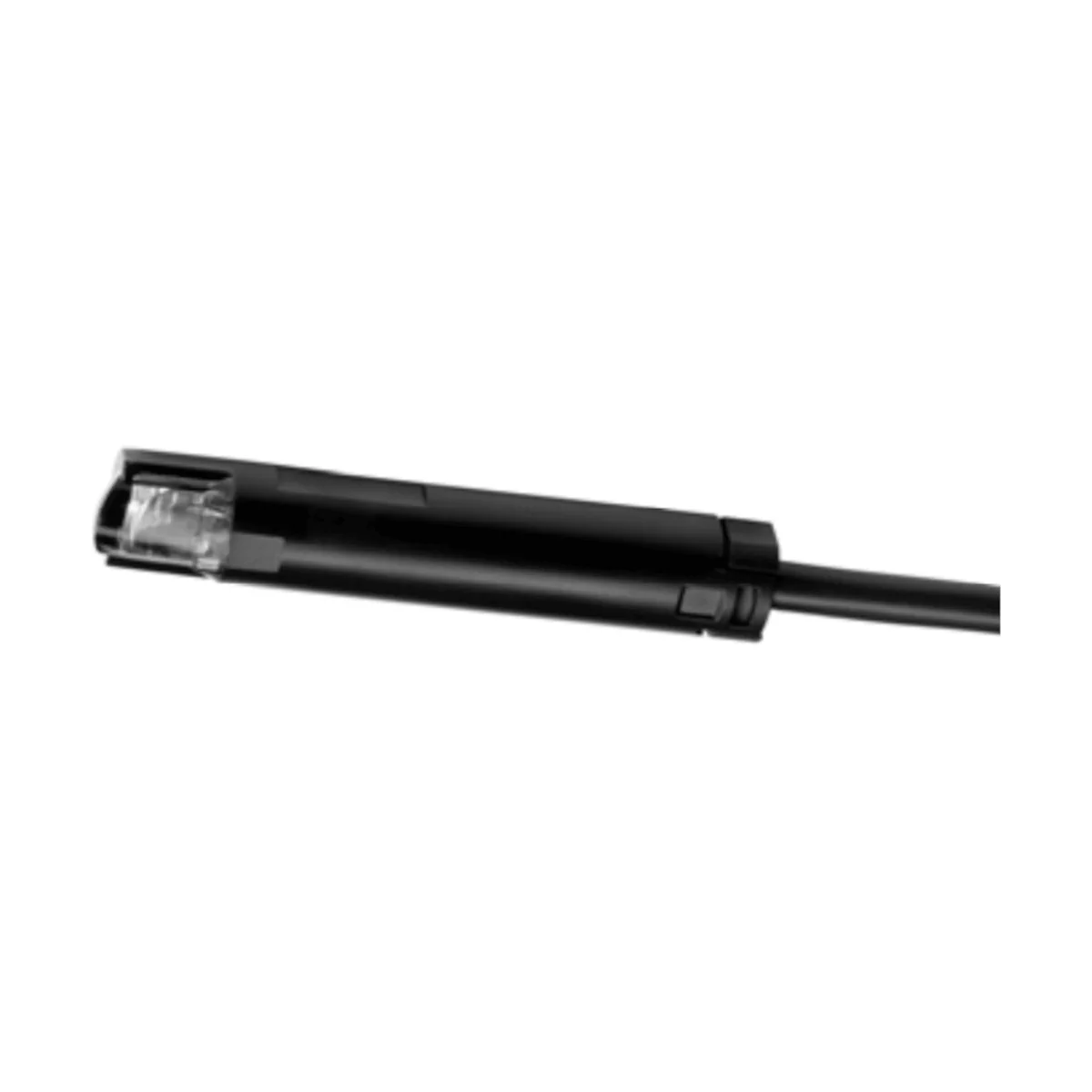

QRB4B-C036B40 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 36cm / 40mm, obudowa dłuższa o 40mm, bez elementów mocujących

QRB4B-C036B40 to czujnik żółtego płomienia firmy Siemens o zwiększonej czułości (obudowa czerwona), przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego w połączeniu ze sterownikiem palnika. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi ok. 540 nm, co odpowiada charakterystyce widzialnego promieniowania żółtych płomieni olejowych.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-C036B40
• Typ: czujnik żółtego płomienia (płomienie olejowe, światło widzialne)
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na kierunek światła: czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: niewielki czujnik z podłączonym na stałe 2-żyłowym kablem w izolacji termoplastycznej
• Wersja wykonania: bez dławnicy, z przedłużeniem (40 mm) (wariant „C”)
• Długość obudowy (G): 115 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 40 mm
• Zakończenie przewodów: z końcówkami tulejkowymi (żyły przygotowane)
• Nr magazynowy: S55723-S216-A100

Zastosowanie

Czujnik QRB4B-C036B40 służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Ze względu na możliwość reakcji czujnika również na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcje i działanie

Elementem czułym na światło w czujniku QRB4B-C036B40 jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Instalacja i uruchomienie (najważniejsze wymagania)

• Pomiary uruchomieniowe: intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika; wymagane wartości zależą od zastosowanego sterownika palnika.
• Biegunowość: należy bezwzględnie zachować prawidłową biegunowość.
• Prowadzenie przewodu: kabel czujnika prowadzić osobno, możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia.
• Długość przewodu: nie przekraczać dopuszczalnej długości przewodu czujnika (patrz dane techniczne).
• Uwaga eksploatacyjna: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Położenie montażowe: dowolne
• Dozwolona długość przewodu: maks. 3 m
• Przewód czujnika: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Masa: ok. 80 g (zależnie od typu i akcesoriów)
• Wysokość montażu: maks. 2000 m n.p.m.
• Temperatura otoczenia (składowanie / transport / praca): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-C036B40 to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do monitorowania płomieni olejowych w świetle widzialnym. Wersja z obudową 115 mm (wariant „C” z przedłużeniem 40 mm) oraz kablem o widocznej długości 36 cm sprawdza się w aplikacjach wymagających dopasowania długości czujnika, przy zachowaniu wymagań prowadzenia przewodów i odporności na zakłócenia od obcych źródeł światła.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika Siemens, do monitorowania żółtych płomieni olejowych w zakresie widzialnym.
• Posiada oznaczenie CE oraz zgodność EAC.
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać do zwykłego pojemnika na śmieci. Utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Zabronione jest otwieranie czujnika, wymiana kabla przyłączeniowego, wykonywanie manipulacji lub modyfikacji.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa. Nieprawidłowe wykonanie prac może spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy układać osobno, z możliwie największej odległości od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Przewodu czujnika nie wolno układać razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika. Dla modelu QRB4B-C036B40 maksymalna dopuszczalna długość przewodu wynosi 3 m.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, a nie złączy.
• Czujnik może reagować również na promieniowanie z innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne, dlatego podczas montażu należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
