QRB4B-C036B40B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 36cm / 40mm, obudowa dłuższa o 40mm, wtykany

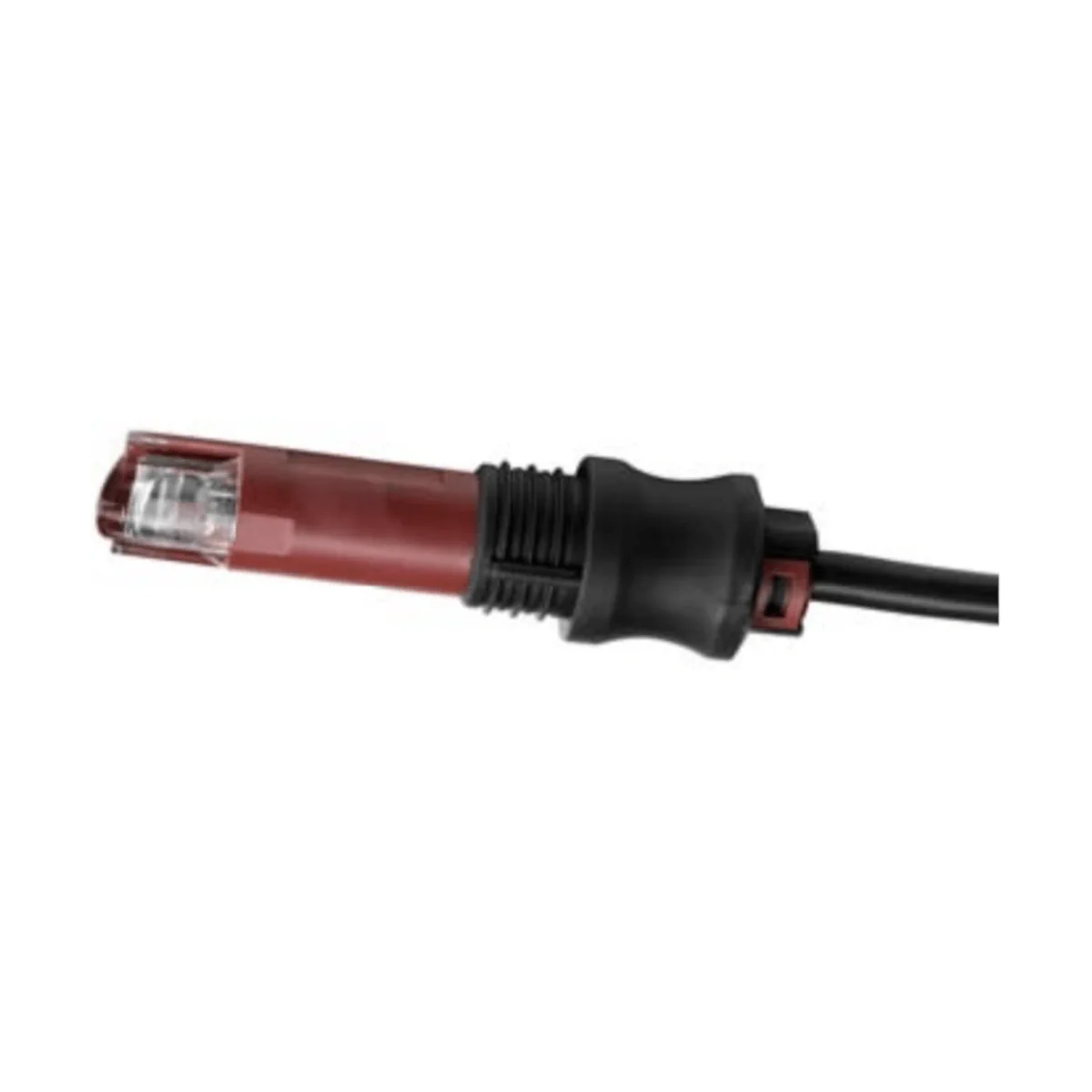

Siemens QRB4B-C036B40B to czujnik żółtego płomienia (fotodiodowy) o zwiększonej czułości (obudowa czerwona), przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników Siemens. Wersja …B jest wyposażona w zamontowaną dławnicę z miękkiego plastiku, a wykonanie …C… posiada wydłużoną obudowę (wariant z przedłużeniem 40 mm).

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-C036B40B
• Nr magazynowy: S55723-S217-A100
• Typ czujnika: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na światło: czołowo oraz bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie: z dławnicą (zamontowana), przewód 2-żyłowy podłączony na stałe
• Długość obudowy (G): 115 mm
• Widoczna długość kabla (L): 36 cm
• Długość ściągniętej izolacji (M): 40 mm
• Końce przewodu: z końcówkami tulejkowymi
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

Czujnik QRB4B-C036B40B służy do monitorowania żółtych płomieni olejowych i jest stosowany w połączeniu ze sterownikami palników Siemens: LMO, LMV2 oraz LMV3 (dla LME7 i LME8 – na zapytanie). Przeznaczony do palników olejowych pracujących w trybie przerywanym.

Ze względu na możliwość reakcji czujnika na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do obowiązujących wymagań dotyczących odporności na zakłócenia od obcego światła.

Funkcja i działanie

• Monitorowanie promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego.
• Element światłoczuły: fotodioda półprzewodnikowa.
• Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy, który sterownik palnika przetwarza na sygnał płomienia.

Montaż i instalacja (wersja z dławnicą)

• Mocowanie na palniku: do montażu wymagany jest jeden otwór z rowkiem z boku.
• Uszczelnienie i stabilne osadzenie: wargi uszczelniające i mocujące dławnicy zapewniają bezpieczne zamocowanie czujnika w otworze.
• Prawidłowe ustawienie na płomień: sprężyna prowadząca gwarantuje ustawienie czujnika w kierunku płomienia.
• Położenie montażowe: dowolne.
• Okablowanie: przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, zwłaszcza kabli zapłonowych wysokiego napięcia; nie przekraczać dopuszczalnej długości przewodu.

Podłączenie i uruchomienie

• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się poprzez pomiar prądu czujnika.
• Wymagane wartości prądu czujnika oraz układ pomiarowy określa dokumentacja odpowiedniego sterownika palnika.
• Uwaga: należy zachować prawidłową biegunowość.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (tylko obudowa, nie złącza)
• Kabel (w komplecie): 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna kabla: Ø 5,1 mm, PCW
• Dozwolona długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Temperatura otoczenia (praca / transport / składowanie): -20…+60°C
• Wilgotność: <95% wilg. wzgl.
• Maks. wysokość montażu: 2000 m n.p.m.

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

QRB4B-C036B40B to czujnik żółtego płomienia Siemens o zwiększonej czułości, przeznaczony do niezawodnego monitorowania płomieni olejowych w zakresie światła widzialnego. Wariant z zamontowaną dławnicą, przewodem 2-żyłowym w komplecie oraz wydłużoną obudową (G = 115 mm) sprawdzi się w aplikacjach, gdzie liczy się pewne mocowanie, odporność obudowy IP54 oraz prawidłowe ukierunkowanie na płomień.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania ze sterownikiem palnika Siemens; nie używać jako urządzenia samodzielnego.
• Posiada oznaczenie CE przy stosowaniu zgodnym z dokumentacją producenta i w połączeniu ze sterownikiem palnika.
• Posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia.
• Należy zapewnić ochronę przed dotknięciem złączy elektrycznych. Nieprzestrzeganie tej zasady grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać modyfikacji ani manipulacji przy produkcie.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia zewnętrzne nie są widoczne.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i zmniejszenie sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika: maksymalnie 3 m.
• Produkt należy chronić przed kondensacją, oblodzeniem oraz dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz ryzyka porażenia prądem.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy, nie złączy.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Czujnik może reagować również na inne źródła światła, takie jak oświetlenie kotłowni lub promienie słoneczne, dlatego montaż i użytkowanie muszą być zgodne z dokumentacją producenta dotyczącą odporności na zakłócenia od obcych źródeł światła.
• Dla modelu QRB4B-C036B40B: czujnik ze zwiększoną czułością, z zamontowaną dławnicą, długość obudowy 115 mm, widoczna długość kabla 36 cm.

Pliki do pobrania:
QRB4B-C036B40B Karta katalogowa
