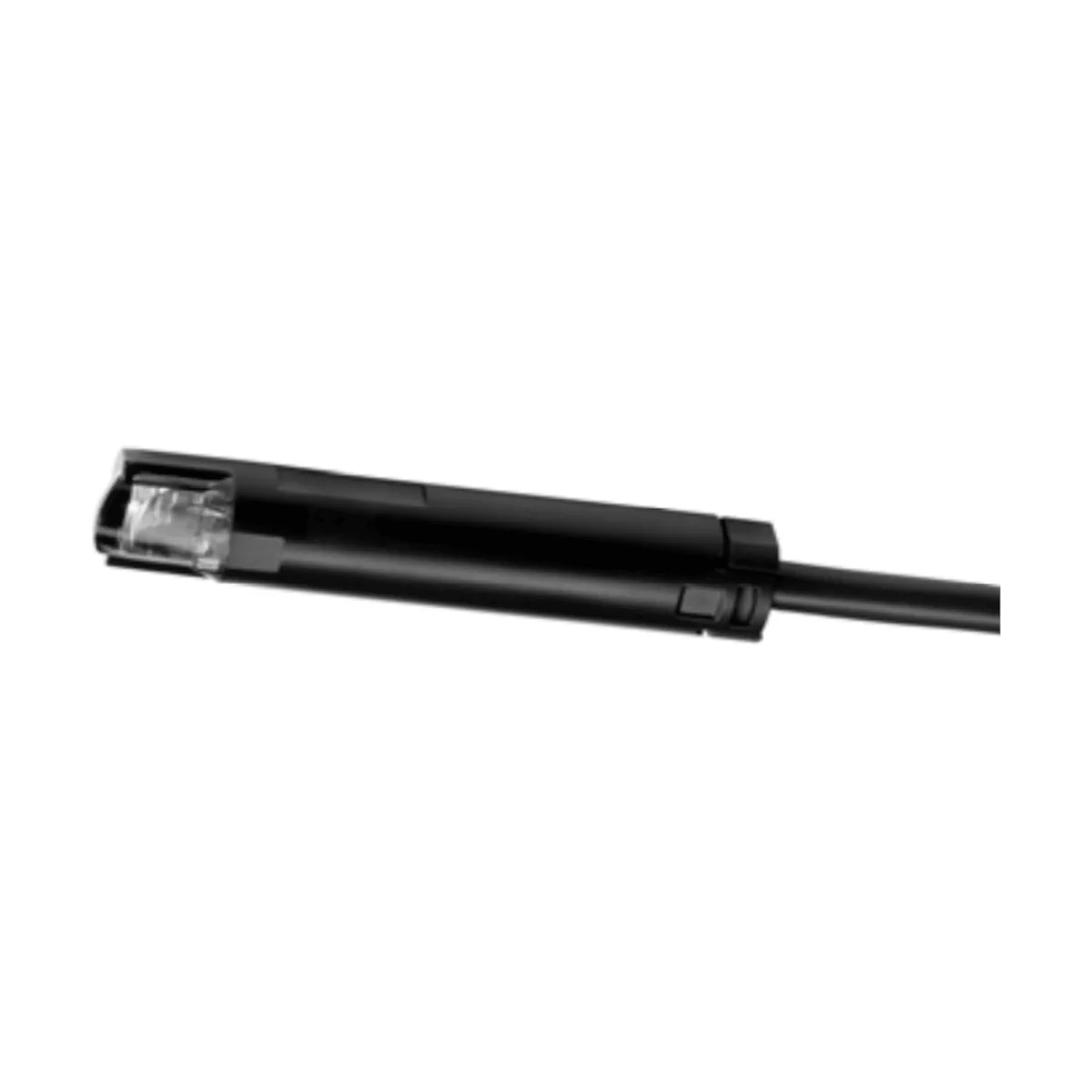

QRB4B-D030A25 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 30cm / 25mm, obudowa dłuższa o 72mm, bez elementów mocujących

QRB4B-D030A25 to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikiem palnika. Wykonanie QRB4B posiada zwiększoną czułość (obudowa w kolorze czerwonym), a wariant D jest wersją bez dławnicy z przedłużeniem (72 mm) i długością obudowy 147 mm. Czujnik ma na stałe podłączony 2‑żyłowy przewód (widoczna długość 30 cm).

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-D030A25
• Typ: czujnik żółtego płomienia (płomienie olejowe, światło widzialne)
• Czułość / kolor obudowy: zwiększona / czerwony
• Reakcja na oświetlenie: czołowo oraz bocznie (90°)
• Maks. czułość spektralna: ok. 540 nm
• Wykonanie mechaniczne: bez dławnicy, z przedłużeniem (72 mm)
• Długość obudowy (G): 147 mm
• Widoczna długość kabla (L): 30 cm
• Długość ściągniętej izolacji (M): 25 mm
• Akcesoria: brak (bez kołnierza AGK42 i obejmy AGK43, bez dławnicy)
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Klasa ochronności: II

Zastosowanie

QRB4B-D030A25 służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikami palników: LME7 (na zapytanie), LME8 (na zapytanie), LMO, LMV2 oraz LMV3.

Ponieważ czujnik może reagować także na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować zasady odporności na zakłócenia od obcych źródeł światła.

Zasada działania

Elementem czułym na światło w czujniku QRB4 jest fotodioda półprzewodnikowa. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Podłączenie i uruchomienie (ważne wskazówki)

• Pomiar prądu czujnika służy do sprawdzenia intensywności promieniowania w miejscu montażu (wartości wymagane – wg danych technicznych danego sterownika palnika).
• Polaryzacja: należy bezwzględnie zachować prawidłową biegunowość.
• Przewody: 2‑żyłowe, kolory żył: niebieski i czarny.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Przewód czujnika (w komplecie): 2 × 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Dopuszczalna długość przewodu: maks. 3 m
• Masa: ok. 80 g (w zależności od typu i akcesoriów)
• Zakres temperatur (praca / transport / składowanie): -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Maks. wysokość montażu: 2000 m n.p.m.

Montaż i prowadzenie przewodów

• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, szczególnie kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).
• Nie dopuścić do kondensacji, oblodzenia ani dostania się wody.

Podsumowanie

Siemens QRB4B-D030A25 to czujnik żółtego płomienia o zwiększonej czułości, przeznaczony do niezawodnego nadzoru płomieni olejowych w zakresie światła widzialnego. Wersja D (bez dławnicy, z przedłużeniem) oraz kompaktowe okablowanie (30 cm widocznej długości przewodu) ułatwiają dopasowanie czujnika do konstrukcji palnika, przy zachowaniu wymagań instalacyjnych dotyczących odporności na zakłócenia i poprawnej polaryzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika Siemens, do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego.
• Posiada oznaczenie CE wyłącznie w zastosowaniu z odpowiednim sterownikiem palnika.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt objęty wymaganiami chińskiej dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak zabezpieczenia może spowodować porażenie prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może prowadzić do utraty funkcji bezpieczeństwa.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać modyfikacji ani innych manipulacji konstrukcyjnych.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać produktu, nawet jeśli uszkodzenia zewnętrzne nie są widoczne. Może to pogorszyć funkcje bezpieczeństwa.
• Należy bezwzględnie zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i zmniejszenie sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika wynoszącej maksymalnie 3 m.
• Produkt ma stopień ochrony IP54 wyłącznie dla obudowy; stopień ten nie dotyczy złączy.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Podczas eksploatacji należy uwzględnić, że czujnik może reagować również na inne źródła światła, takie jak oświetlenie kotłowni lub promienie słoneczne. Należy przestrzegać zasad odporności na zakłócenia od obcych źródeł światła zgodnie z dokumentacją producenta.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Dane podstawowe modelu QRB4B-D030A25: klasa ochronności II, napięcie znamionowe maks. 10 V, położenie montażowe dowolne, zakres temperatur pracy od -20°C do +60°C, maksymalna wysokość montażu 2000 m n.p.m.

Pliki do pobrania:
QRB4B-D030A25 Karta katalogowa
