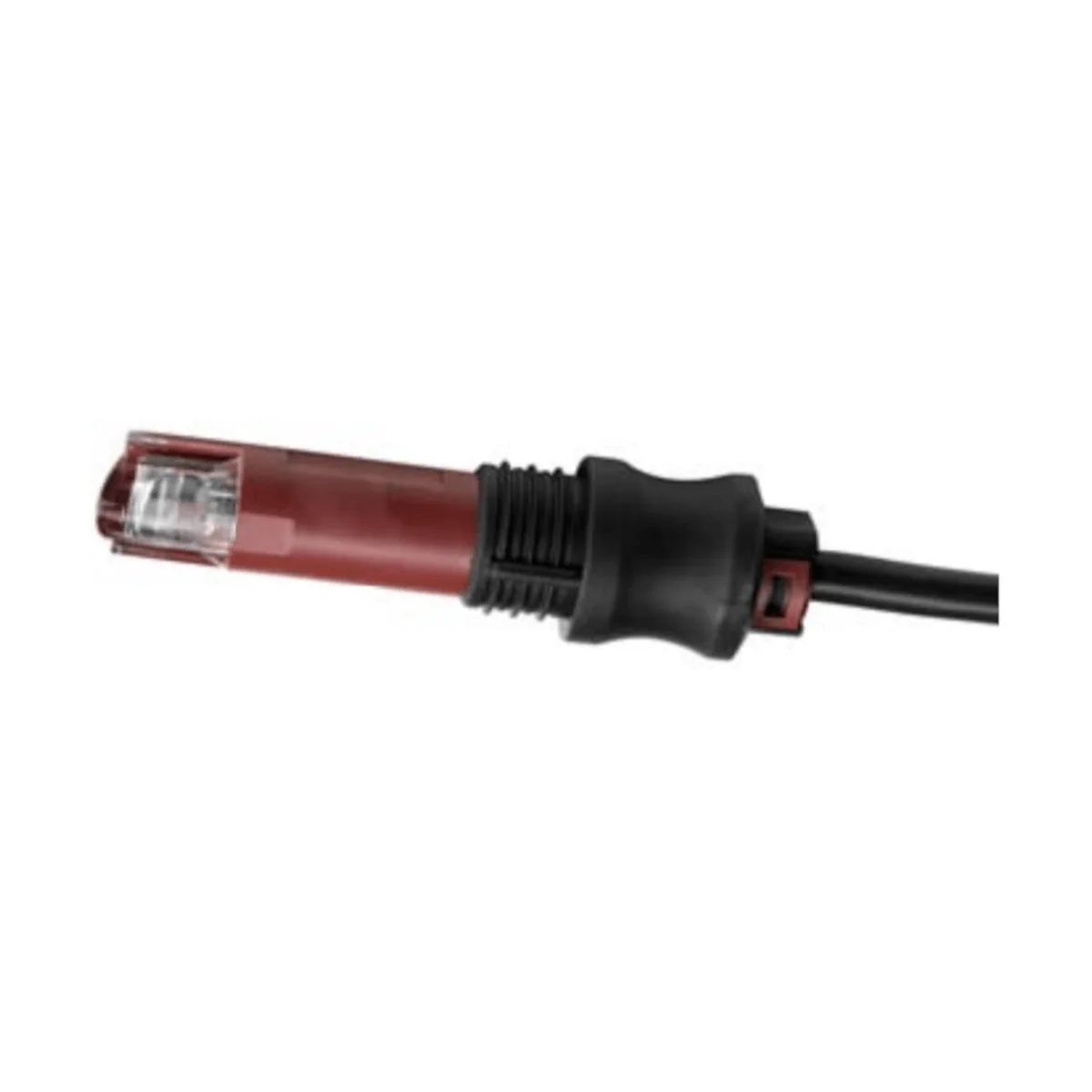

QRB4B-D050B40B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 50cm / 40mm, obudowa dłuższa o 72mm, wtykany

QRB4B-D050B40B to czujnik żółtego płomienia Siemens przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego w połączeniu ze sterownikami palników Siemens. Wersja QRB4B charakteryzuje się zwiększoną czułością (obudowa w kolorze czerwonym), a wykonanie …B posiada zamontowaną dławnicę z miękkiego plastiku ułatwiającą pewne osadzenie czujnika w otworze montażowym.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB4B-D050B40B
• Typ: czujnik żółtego płomienia (monitorowanie płomieni olejowych w świetle widzialnym)
• Czułość / kolor obudowy: zwiększona / czerwony
• Element światłoczuły: fotodioda półprzewodnikowa
• Maks. czułość spektralna: ok. 540 nm
• Kierunek detekcji światła: czołowo i bocznie (90°)
• Wykonanie mechaniczne: z przedłużeniem 72 mm (wersja „D”)
• Długość obudowy (G): 147 mm
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 40 mm
• Końce przewodu: z końcówkami tulejkowymi
• Wyposażenie: zamontowana dławnica (bez kołnierza i obejmy)
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)

Zastosowanie

Czujnik QRB4B-D050B40B służy do monitorowania żółtych płomieni olejowych w palnikach olejowych pracujących w trybie przerywanym, w połączeniu ze sterownikami palników:

• LME7 (na zapytanie)
• LME8 (na zapytanie)
• LMO
• LMV2
• LMV3

Czujnik może reagować także na promieniowanie innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), dlatego należy stosować obowiązujące zasady odporności na zakłócenia od obcych źródeł światła.

Zasada działania

QRB4B-D050B40B monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego. Wraz ze wzrostem natężenia światła rośnie prąd wyjściowy czujnika, który sterownik palnika przetwarza na sygnał płomienia.

Montaż (wykonanie z dławnicą)

• Mocowanie na palniku: wymagany jest jeden otwór z rowkiem z boku.
• Dławnica (miękki plastik): wargi uszczelniające i mocujące zapewniają bezpieczne osadzenie czujnika w otworze.
• Prawidłowe ustawienie na płomień: sprężyna prowadząca pomaga utrzymać właściwy kierunek czujnika.
• Położenie montażowe: dowolne.

Podłączenie i uruchomienie (ważne wskazówki)

• Kabel czujnika: w komplecie, na stałe podłączony, 2-żyłowy.
• Pomiar sygnału: intensywność promieniowania w miejscu montażu sprawdza się przez pomiar prądu czujnika (wymagane wartości podaje dokumentacja sterownika palnika).
• Polaryzacja: należy bezwzględnie zachować prawidłową biegunowość.
• Ułożenie przewodu: prowadzić możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia; nie układać razem z innymi przewodami.
• Maks. dopuszczalna długość przewodu czujnika: 3 m.

Dane techniczne

• Napięcie znamionowe: maks. 10 V
• Klasa ochronności: II
• Stopień ochrony: IP54 (dotyczy tylko obudowy, nie złączy)
• Przewód: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna przewodu: Ø 5,1 mm, PCW
• Widoczna długość kabla (L): 50 cm
• Długość ściągniętej izolacji (M): 40 mm
• Długość obudowy (G): 147 mm
• Masa (zależnie od typu i akcesoriów): ok. 80 g
• Temperatura składowania / transportu / pracy: -20...+60°C
• Wilgotność: <95% wilg. wzgl.
• Maks. wysokość montażu: 2000 m n.p.m.

Normy i certyfikaty

• Zgodność EAC (Zgodność euroazjatycka)
• Chińska dyrektywa RoHS

Uwaga: tylko w połączeniu ze sterownikiem palnika.

Serwis i czyszczenie

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB4B-D050B40B to czujnik żółtego płomienia o zwiększonej czułości do kontroli płomieni olejowych w świetle widzialnym, przeznaczony do współpracy z wybranymi sterownikami palników Siemens. Wykonanie z przedłużeniem 72 mm, zamontowaną dławnicą oraz przewodem 2 x 0,75 mm² (L = 50 cm) ułatwia stabilny montaż i poprawne ustawienie czujnika w kierunku płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE wyłącznie przy stosowaniu w połączeniu ze sterownikiem palnika zgodnie z dokumentacją producenta.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać do zwykłego pojemnika na śmieci. Utylizować zgodnie z obowiązującymi przepisami miejscowymi.
• Czujnik żółtego płomienia QRB4B-D050B40B jest przeznaczony do monitorowania żółtych płomieni olejowych wyłącznie w połączeniu z kompatybilnym sterownikiem palnika Siemens. Nie stosować jako urządzenia samodzielnego.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem elektrycznym.
• Nie wolno otwierać czujnika, wymieniać kabla przyłączeniowego, wykonywać modyfikacji ani innych manipulacji przy produkcie.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Należy zachować prawidłową biegunowość podłączenia.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i spadek sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika 3 m.
• Urządzenie należy montować zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Stopień ochrony IP54 dotyczy wyłącznie obudowy czujnika, nie dotyczy złączy.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne. Przy montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Do czyszczenia nie używać preparatów do czyszczenia palników w aerozolu. Czujnik należy czyścić wyłącznie czystą i suchą ściereczką.
