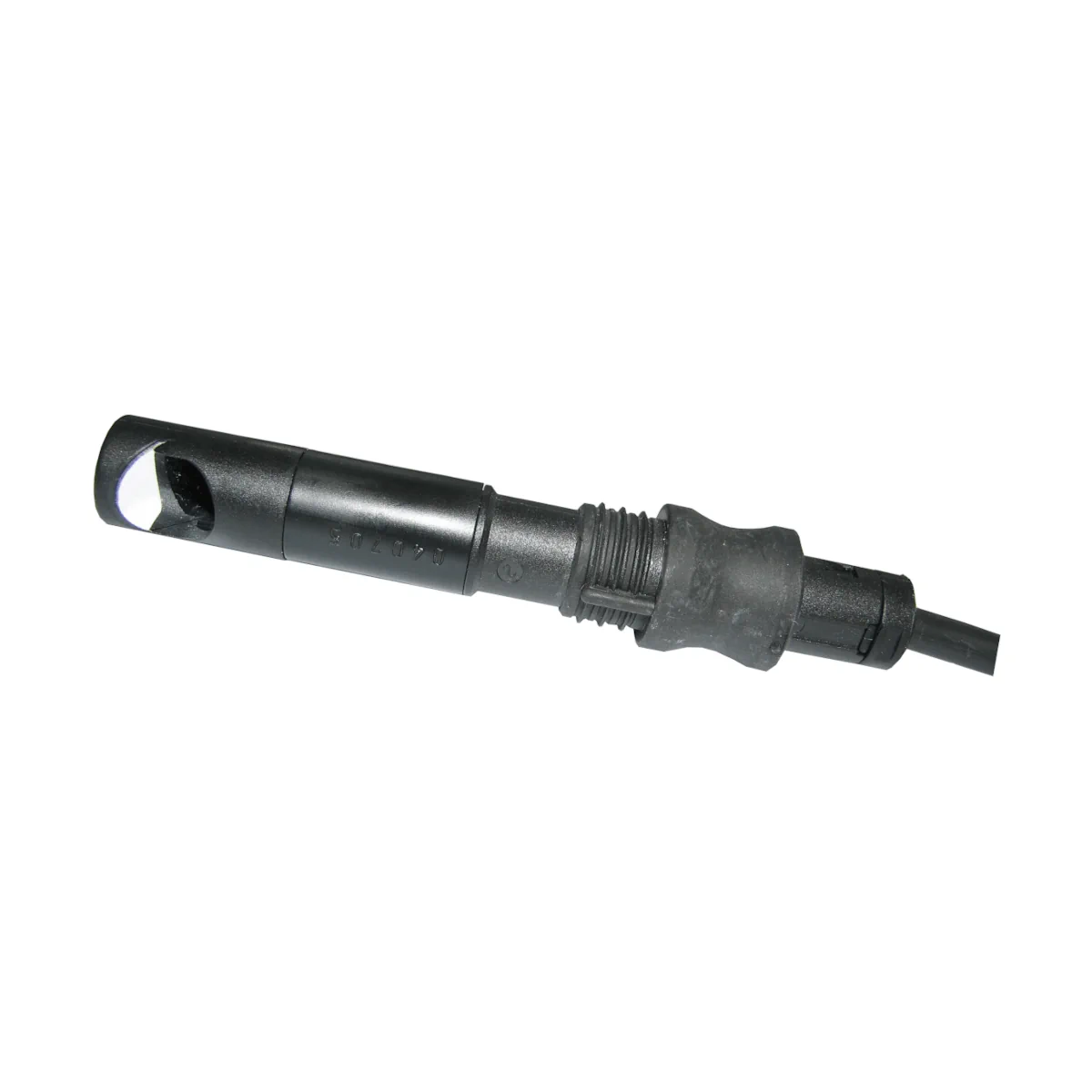

QRC1A1.101C27 Czujnik płomienia UV do sterowników palników olejowych lub gazowych małej mocy, normalna czułość, długość kabla 35cm, wtykany, czołowy

QRC1A1.101C27 to kompaktowy detektor płomienia niebieskiego (UV) firmy Siemens z zintegrowanym przedwzmacniaczem, przeznaczony do nadzoru niebiesko- lub żółto-spalających płomieni olejowych i gazowych. Wariant frontalny (czołowe oświetlenie płomienia) ułatwia wiarygodną detekcję strefy o największej emisji promieniowania UV, typowo w układach palnikowych o małej mocy pracujących w trybie przerywanym. Model posiada przewód 3-żyłowy o długości 350 mm zakończony tulejkami (ferrules) oraz okienko obserwacyjne z Plexiglas.

Najważniejsze cechy

• Producent: Siemens
• Model: QRC1A1.101C27
• Typ urządzenia: UV-czuły detektor płomienia (blue-flame detector) z przedwzmacniaczem
• Kierunek detekcji (oświetlenia): frontalny
• Klasa czułości: Normal
• Zakres czułości widmowej: maksimum ok. 300 nm (optymalny dla UV płomieni niebiesko-spalających)
• Napięcie zasilania: AC 230 V (−15% / +10%), 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane przerwy sygnału płomienia: ok. 300 ms
• Przewód przyłączeniowy (fabryczny): 350 mm, 3 x 0,5 mm², PVC (średnica płaszcza 5,45 mm)
• Odcinek odizolowania płaszcza (M): 70 mm
• Zakończenie przewodu: tulejki (ferrules)
• Stopień ochrony: IP40
• Klasa ochronności: II
• Masa (z przewodem 350 mm): ok. 0,029 kg

Zastosowanie

QRC1A1.101C27 służy do nadzoru płomienia w palnikach olejowych i gazowych, w szczególności dla płomieni niebiesko-spalających (UV). Detektor jest przeznaczony do pracy wyłącznie w połączeniu ze sterownikami palnika i jest adresowany do producentów urządzeń (OEM) integrujących detektor w swoich rozwiązaniach.

Kompatybilność (możliwość wtykowa jak dla QRB1): QRC1 może współpracować m.in. z następującymi sterownikami palnika:

• LAL1
• LGB3
• LME23, LME73
• LMO14, LMO24, LMO44, LMO39, LMO54, LMO64
• LMV26, LMV27, LMV36, LMV37
• LOA2 (z wyjątkiem LOA25), LOA3

Detektor może również wykrywać płomienie powstające przy spalaniu mieszanek green fuel z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa typu OME (3, 4, 5)).

Funkcje i działanie

• Specjalna dioda UV z soczewką ze szkła kwarcowego skupia promieniowanie płomienia na elemencie aktywnym.
• Filtr eliminuje składowe promieniowania o dłuższych długościach fali.
• Przedwzmacniacz podnosi poziom sygnału do wartości wymaganej przez wzmacniacz sygnału płomienia w sterowniku palnika.
• Detektor toleruje krótkie zaniki sygnału płomienia (ok. 300 ms), co stabilizuje pracę przy silnie migoczących płomieniach.

Podłączenie elektryczne i okablowanie

• Żyły przewodu: 3 x 0,5 mm² (miedź), płaszcz PVC, średnica płaszcza ok. 5,45 mm.
• Kolory żył: niebieska (N), brązowa (L), czarna (linia sygnałowa).
• Maks. długość przewodu przyłączeniowego detektora: do 1 m (dla QRC1A1.101C27: 350 mm).
• Możliwe przedłużenie: dodatkowy przewód detektora do 20 m (przy prowadzeniu tras osobno).
• Aby ograniczyć sprzężenia pojemnościowe: przewód fazowy L (żyła brązowa) należy prowadzić oddzielnie lub odseparować od linii sygnałowej.
• Przewód detektora prowadzić oddzielnie od innych kabli, szczególnie od przewodów zapłonowych WN, zachowując możliwie największy odstęp.

Montaż

• Pozycja montażu: dowolna.
• Detektor montuje się z pomocą wtyku (pluga) wsuwanego w otwór palnika; element mocująco-uszczelniający zapewnia stabilne osadzenie także przy drganiach oraz umożliwia demontaż do prac serwisowych.
• Detektor należy ustawić tak, aby „widział” najbardziej promieniującą strefę płomienia.
• Dla precyzyjnego ustawienia odległości optycznej: detektor można przestawić w wtyku o ok. 10 mm w obu kierunkach wzdłużnych (S, zatrzask).
• Elektrodę zapłonową należy umieścić tak, aby detektor nie wykrywał iskier zapłonowych (w przeciwnym razie może dojść do blokady wskutek światła obcego w czasie przewietrzania).

Dane techniczne (QRC1A1.101C27)

• Zasilanie: AC 230 V (−15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane przerwy sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Dopuszczalne drgania (IEC 60068-2-6): maks. 1 g, 10…500 Hz
• Przewód (fabryczny): 350 mm; 3 x 0,5 mm²; PVC; średnica płaszcza 5,45 mm
• Okienko obserwacyjne: Plexiglas
• Warunki pracy: −20…+60°C (krótkotrwale maks. 1 min do 75°C), wilgotność <95% r.h.
• Składowanie: −20…+60°C, wilgotność <95% r.h.
• Transport: −25…+80°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa (z przewodem 350 mm): ok. 0,029 kg

Podsumowanie

Siemens QRC1A1.101C27 to UV-czuły detektor płomienia z czołowym polem widzenia, przeznaczony do nadzoru płomieni olejowych i gazowych (szczególnie niebiesko-spalających) w układach ze sterownikami palnika. Zasilanie AC 230 V, niski pobór mocy, wysoka selektywność w UV (maks. ok. 300 nm) oraz fabryczny przewód 350 mm zakończony tulejkami czynią ten model praktycznym wyborem do integracji OEM w palnikach pracujących przerywanie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Posiada oznaczenie EAC (zgodność euroazjatycka).
• Produkt przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika kompatybilnym z modelem QRC1A1.101C27, zgodnie z dokumentacją producenta.
• Czujnik płomienia do monitorowania niebieskich i żółtych płomieni olejowych lub gazowych. Stosować wyłącznie zgodnie z przeznaczeniem.
• Montaż, instalacja, uruchomienie, serwis i wyłączenie z eksploatacji mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiego zabezpieczenia stwarza ryzyko porażenia prądem elektrycznym.
• Nie otwierać czujnika, nie dokonywać manipulacji ani modyfikacji produktu.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją sterownika palnika.
• Po upadku lub uderzeniu nie wolno ponownie uruchamiać czujnika, nawet jeśli nie ma widocznych uszkodzeń zewnętrznych. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Elektrodę zapłonową należy umieścić tak, aby czujnik nie wykrywał iskry zapłonowej, ponieważ może to spowodować wyłączenie awaryjne z powodu światła obcego.
• Czujnik należy zamontować tak, aby wykrywał strefę płomienia o największej aktywności promieniowania, zgodnie z dokumentacją producenta.
• Kable czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów i urządzeń, aby ograniczyć zakłócenia i straty sygnału.
• Nie przekraczać dopuszczalnych długości przewodów: maksymalna długość przewodu przyłączeniowego czujnika wynosi 1 m, a przewodu dodatkowego 20 m, wyłącznie przy osobnym ułożeniu przewodów zgodnie z dokumentacją producenta.
• Produkt zasilany napięciem AC 230 V. Podłączenie elektryczne wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami kompatybilnego sterownika palnika.
• Stopień ochrony IP40. Produkt nie jest przeznaczony do narażenia na wodę, kondensację ani oblodzenie.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności w zakresie temperatur pracy od -20°C do +60°C, krótkotrwale maksymalnie do +75°C.
• Czujnik czyścić wyłącznie czystą ściereczką. Nie używać aerozolowych preparatów do czyszczenia palników.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
