QRC1A1.103C27 Czujnik płomienia UV do sterowników palników olejowych lub gazowych małej mocy, normalna czułość, długość kabla 50cm, wtykany, czołowy

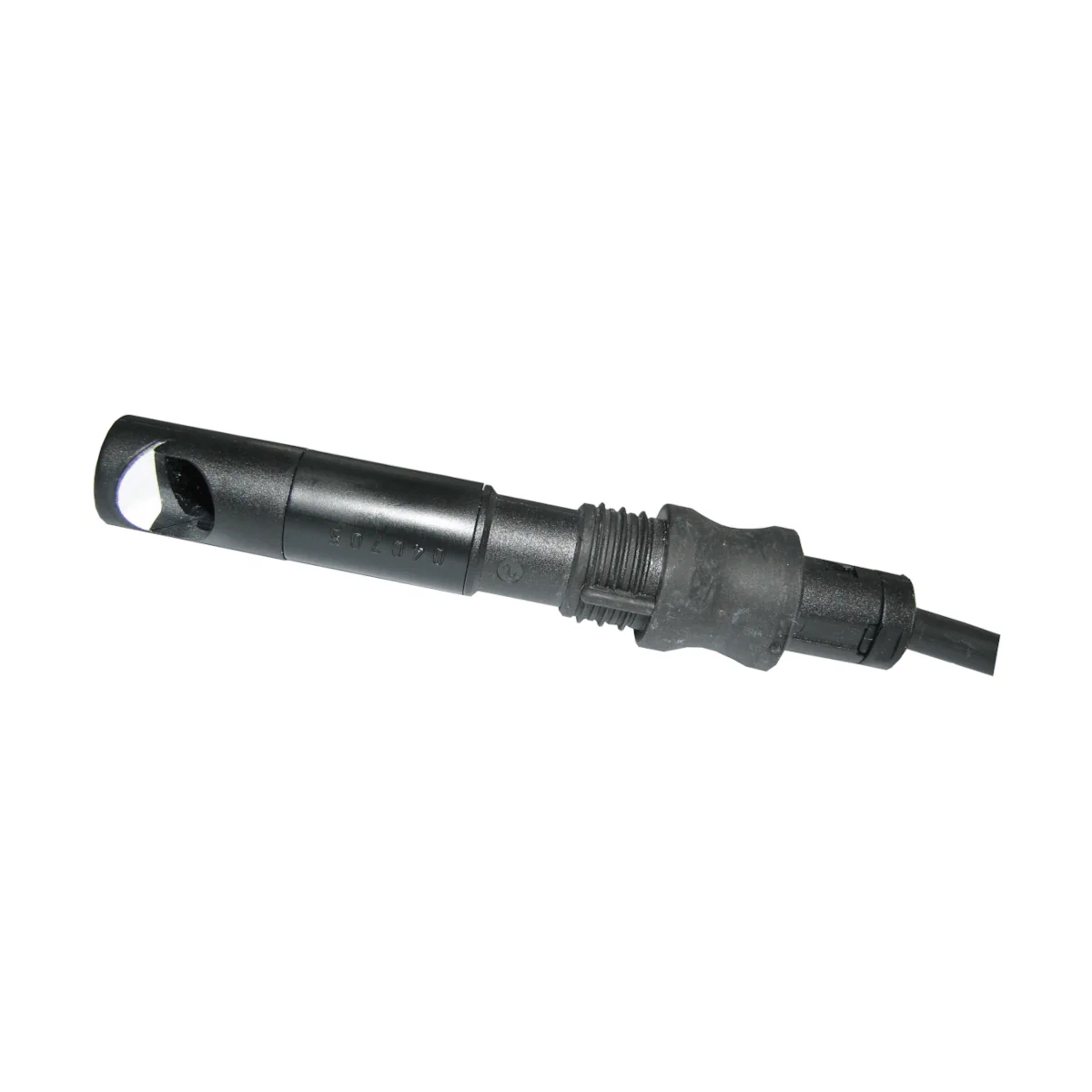

QRC1A1.103C27 to kompaktowy detektor płomienia (blue-flame) UV z zintegrowanym przedwzmacniaczem, przeznaczony do nadzoru płomieni olejowych lub gazowych (niebiesko- lub żółtopalnych) w palnikach o małej mocy, pracujących w trybie przerywanym. Wariant QRC1A1.103C27 jest wersją do oświetlenia czołowego (frontal) i zasilania AC 230 V, z fabrycznie podłączonym 3-żyłowym przewodem 500 mm zakończonym tulejkami (ferrules).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRC1A1.103C27
• Nr artykułu (zamówieniowy): BPZ:QRC1A1.103C27
• Rodzaj detekcji: UV (detektor płomienia „blue-flame”) z przedwzmacniaczem
• Kierunek oświetlenia: czołowy (Frontal)
• Klasa czułości: Normal
• Okno wzierne: Plexiglas
• Maks. czułość widmowa: ok. 300 nm (optymalnie dla UV płomieni niebieskopalnych)
• Zasilanie: AC 230 V (–15 / +10%), 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane krótkie zaniki sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Przewód połączeniowy: 500 mm (L)
• Odcinek zdjętej powłoki przewodu: 70 mm (M)
• Zakończenie przewodu: tulejki (ferrules)

Zastosowanie i kompatybilność

QRC1A1.103C27 służy do nadzoru płomienia w aplikacjach palnikowych. Detektor jest przeznaczony do współpracy (pod względem możliwości wpięcia) z wybranymi automatami palnikowymi oraz z detektorami fotooporowymi QRB1.

• LAL1
• LGB3
• LME23
• LME73
• LMO14 / LMO24 / LMO44
• LMO39
• LMO54
• LMO64
• LMV26
• LMV27
• LMV36
• LMV37
• LOA2 (z wyłączeniem LOA25) oraz LOA3

Detektor może wykrywać również płomienie powstające przy spalaniu mieszanek „green fuel” z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa typu OME – oxymethylene ethers 3, 4 i 5).

Funkcja i działanie

Detektor wykorzystuje specjalną diodę czułą na UV z soczewką ze szkła kwarcowego, która skupia promieniowanie płomienia na aktywnej części diody. Zastosowany filtr eliminuje składowe promieniowania o dłuższych długościach fali, a przedwzmacniacz podnosi poziom sygnału do wartości wymaganej przez wzmacniacz sygnału płomienia w automacie palnikowym.

• Krótkotrwałe przerwy sygnału płomienia są tolerowane (ok. 300 ms), co sprzyja stabilniejszej pracy przy silnie migoczących płomieniach.
• Detektor wykrywa także UV pochodzące od innych źródeł światła (np. oświetlenie kotłowni, światło słoneczne) – obowiązują standardowe zasady ochrony przed światłem obcym.

Okablowanie i prowadzenie przewodów

• Maks. długość przewodu przyłączeniowego detektora: 1 m (w modelu QRC1A1.103C27: 500 mm).
• Maks. długość dodatkowego przewodu pomocniczego (przedłużenia): 20 m (przy prowadzeniu przewodów oddzielnie).
• Budowa przewodu detektora: 3 x 0,5 mm² (miedź), płaszcz PVC, średnica ok. 5,45 mm.
• Oznaczenia żył: niebieski = N, brązowy = L, czarny = linia sygnałowa.

Przy przedłużaniu przewodu należy prowadzić żyłę fazową L (brązową) oddzielnie lub w separacji od linii sygnałowej, aby ograniczyć pojemności sprzęgające i straty sygnału.

Montaż (wskazówki)

• Detektor montuje się z pomocą wtyku (plug) osadzanego w otworze palnika; wtyk ma wargi mocujące i uszczelniające, zapewniające stabilne osadzenie także przy wibracjach.
• Detektor należy ustawić tak, aby „widział” najbardziej aktywną strefę promieniowania płomienia.
• Wtyk detektora jest przesuwny, co umożliwia regulację odległości (zakres przesunięcia: ok. 10 mm w obie strony).
• Elektrodę zapłonową należy umieścić tak, aby detektor nie rejestrował iskier zapłonowych (w przeciwnym razie może wystąpić blokada z powodu światła obcego podczas przedmuchu wstępnego).
• Pozycja montażu: dowolna.

Dane techniczne

• Napięcie zasilania: AC 230 V (–15 / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane zaniki sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Dopuszczalne wibracje (IEC 60068-2-6): maks. 1 g, 10…500 Hz
• Warunki pracy: klasa 3M2; temperatura –20…+60°C (krótkotrwale, maks. 1 min: do 75°C); wilgotność <95% r.h.
• Składowanie: –20…+60°C; wilgotność <95% r.h.
• Transport: –25…+80°C; wilgotność <95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.

Uwaga: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Konstrukcja

• Obudowa: czarne tworzywo sztuczne
• Wtyk: przesuwny, z ogranicznikami
• Przewód: 3-żyłowy, trwale połączony z detektorem, z odciążeniem
• Front detektora: wyposażony w osłonę zapewniającą ochronę przed dotykiem, kurzem oraz szczelność

Normy i zgodności

• EAC (Eurasian Conformity mark)
• China RoHS

Zgodność dotyczy zastosowania wyłącznie w połączeniu z automatami palnikowymi.

Podsumowanie

Siemens QRC1A1.103C27 to UV detektor płomienia do oświetlenia czołowego, przeznaczony do nadzoru płomieni olejowych i gazowych w palnikach o pracy przerywanej. Zasilanie AC 230 V, niski pobór mocy (0,35 VA), tolerancja krótkich zaników sygnału oraz przewód 500 mm zakończony tulejkami czynią go praktycznym rozwiązaniem do integracji z kompatybilnymi automatami palnikowymi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Czujnik płomienia przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika.
• Model QRC1A1.103C27 jest urządzeniem zasilanym napięciem AC 230 V, 50/60 Hz. Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Montaż, instalacja, serwis, wyłączenie z eksploatacji i inne czynności mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Niedozwolone jest otwieranie czujnika, manipulowanie przy nim lub dokonywanie modyfikacji.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją odpowiedniego sterownika palnika.
• Po upadku lub uderzeniu czujnik nie może być ponownie uruchamiany, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Elektrodę zapłonową należy umieścić tak, aby czujnik nie wykrywał iskry zapłonowej, ponieważ może to spowodować wyłączenie awaryjne z powodu światła obcego.
• Czujnik należy zamontować tak, aby wykrywał strefę płomienia o największej aktywności promieniowania, z użyciem zamontowanej dławnicy mocującej i zgodnie z wymiarami montażowymi producenta.
• Kable czujnika należy prowadzić osobno, z możliwie największej odległości od innych przewodów i urządzeń, aby ograniczyć zakłócenia i straty sygnału.
• Nie wolno przekraczać dopuszczalnej długości przewodów: długość kabla przyłączeniowego czujnika maks. 1 m, długość przewodu dodatkowego maks. 20 m, wyłącznie przy osobnym ułożeniu przewodów zgodnie z dokumentacją.
• Aby zredukować pojemności sprzężenia, przewód fazowy (L) należy układać oddzielnie od przewodu sygnałowego czujnika.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony obudowy wynosi IP40. Produkt należy stosować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Czujnik należy czyścić wyłącznie czystą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać do zwykłego pojemnika na śmieci; utylizować zgodnie z obowiązującymi przepisami miejscowymi.
