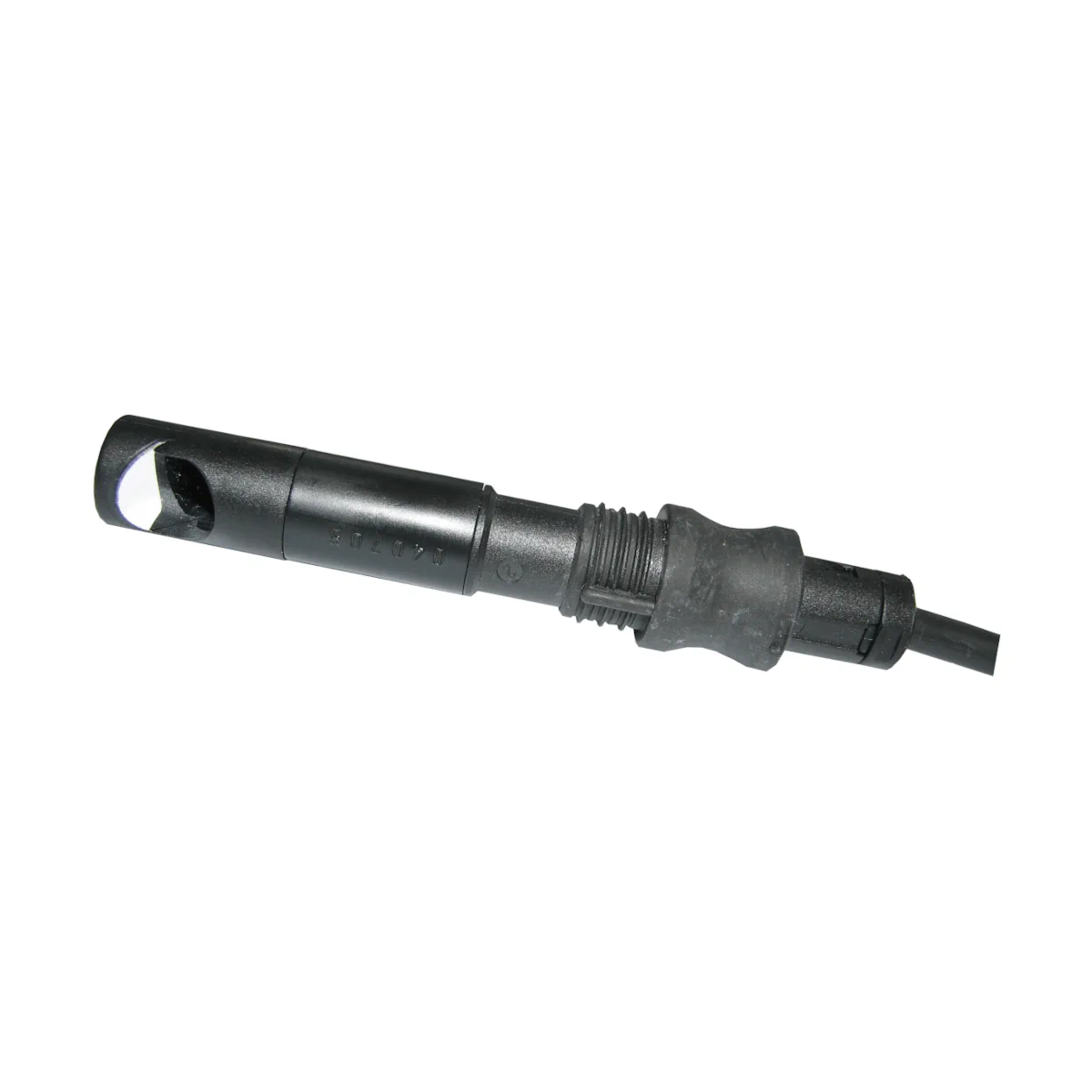

QRC1A2.103C27 Czujnik płomienia UV do sterowników palników olejowych lub gazowych małej mocy, średnia czułość, długość kabla 50cm, wtykany, czołowy

QRC1A2.103C27 to kompaktowy, UV-czuły detektor płomienia (blue-flame detector) firmy Siemens z zintegrowanym przedwzmacniaczem, przeznaczony do nadzoru niebiesko- lub żółto-palących płomieni oleju i gazu. Ten wariant jest wykonaniem do oświetlenia czołowego (frontal) i jest zasilany z AC 230 V. Detektory serii QRC1 są stosowane głównie w połączeniu z automatami palnikowymi w palnikach małej mocy pracujących przerywanie.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRC1A2.103C27
• Nr artykułu: BPZ:QRC1A2.103C27
• Rodzaj detekcji: UV – detektor płomienia do nadzoru płomieni oleju/gazu
• Kierunek detekcji (illumination): czołowy (frontal)
• Klasa czułości: Middle
• Maksimum czułości widmowej: ok. 300 nm (optymalnie dla UV płomieni niebiesko-palących)
• Zasilanie: AC 230 V (50/60 Hz)
• Pobór mocy: 0,35 VA
• Okno obserwacyjne: Plexiglas
• Przewód przyłączeniowy: 3-żyłowy, na stałe podłączony, z odciążeniem (strain relief)
• Długość przewodu L: 500 mm
• Odizolowanie płaszcza na końcu przewodu M: 70 mm
• Stopień ochrony: IP40
• Klasa ochronności: II

Zastosowanie

QRC1A2.103C27 służy do nadzoru płomienia w palnikach olejowych i gazowych, w szczególności płomieni niebiesko-palących, a także żółto-palących. Detektor może również wykrywać płomienie wynikające ze spalania mieszanek “green fuel” z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa typu OME – oxymethylene ethers 3, 4 i 5).

Model QRC1A2.103C27 jest przystosowany do współpracy (w zakresie możliwości podłączenia) z automatami palnikowymi:

• LAL1
• LGB3
• LME23
• LME73
• LMO14, LMO24, LMO44
• LMO39
• LMO54
• LMO64
• LMV26
• LMV27
• LMV36
• LMV37
• LOA2 (z wyjątkiem LOA25), LOA3

Funkcje i działanie

• Detektor wykorzystuje specjalną diodę UV z soczewką ze szkła kwarcowego, która koncentruje promieniowanie płomienia na aktywnej części diody.
• Filtr eliminuje składowe promieniowania o dłuższych długościach fali.
• Zintegrowany przedwzmacniacz wzmacnia sygnał diody do poziomu wymaganego przez wzmacniacz sygnału płomienia w odpowiednim automacie palnikowym.
• Krótkie zaniki sygnału płomienia są tolerowane (ok. 300 ms), co stabilizuje pracę przy silnie migoczących płomieniach.

Montaż i prowadzenie przewodów

• Pozycja montażu: dowolna.
• Detektor montuje się w palniku z użyciem wtyku (plug) osadzanego w otworze; elementy ustalające i uszczelniające zapewniają stabilne trzymanie oraz umożliwiają demontaż do serwisu.
• Wtyk montażowy jest przesuwny – umożliwia regulację położenia detektora w zakresie ok. 10 mm w obu kierunkach wzdłużnych (snap-in), dla precyzyjnego ustawienia względem najbardziej “radiacyjnej” strefy płomienia.
• Przewód detektora należy prowadzić oddzielnie od innych przewodów, szczególnie od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Maks. długość przewodu przyłączeniowego detektora: 1 m (w tym modelu: 500 mm).
• Jeśli fabryczna długość nie jest wystarczająca, producent palnika może zastosować przewód pomocniczy do 20 m (przy osobnych trasach kablowych). Aby ograniczyć sprzężenia pojemnościowe, przewód fazowy L (żyła brązowa) należy prowadzić oddzielnie lub odseparować od linii sygnałowej detektora.

Dane techniczne

• Napięcie zasilania: AC 230 V (−15 / +10%)
• Częstotliwość sieci: 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Dopuszczalne przerwy sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Odporność na wibracje (IEC 60068-2-6): maks. 1 g, 10…500 Hz
• Warunki pracy: -20…+60°C (krótkotrwale, maks. 1 min: do 75°C), wilgotność <95% r.h., wysokość instalacji do 2000 m n.p.m.
• Warunki składowania: -20…+60°C, wilgotność <95% r.h.
• Warunki transportu: -25…+80°C, wilgotność <95% r.h.
• Przewód detektora: 3 x 0,5 mm² (miedź), płaszcz PVC, średnica ok. 5,45 mm
• Długość przewodu L (QRC1A2.103C27): 500 mm
• Odizolowanie płaszcza M (QRC1A2.103C27): 70 mm
• Kierunek detekcji (QRC1A2.103C27): frontal
• Okno obserwacyjne (QRC1A2.103C27): Plexiglas

Podsumowanie

Siemens QRC1A2.103C27 to UV-detektor płomienia o średniej klasie czułości (Middle), przeznaczony do czołowej obserwacji płomienia w palnikach olejowych i gazowych. Dzięki maksimum czułości około 300 nm, zintegrowanemu przedwzmacniaczowi, niskim wymaganiom energetycznym (0,35 VA) oraz przewodowi 500 mm, jest to praktyczne rozwiązanie do integracji OEM w automatyce palnikowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz zgodność EAC (zgodność euroazjatycka).
• Produkt jest przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika.
• Czujnik płomienia niebieskiego QRC1A2.103C27 jest urządzeniem elektrycznym zasilanym napięciem AC 230 V. Przed przystąpieniem do montażu, instalacji, serwisu lub wyłączenia z eksploatacji należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia.
• Montaż, instalacja, uruchomienie, serwis i wyłączenie z eksploatacji muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Nie wolno otwierać czujnika, wykonywać modyfikacji ani manipulować przy urządzeniu.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją odpowiedniego sterownika palnika.
• Po upadku lub uderzeniu czujnik nie może być ponownie uruchamiany, nawet jeśli nie ma widocznych uszkodzeń zewnętrznych, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Czujnik należy zamontować tak, aby wykrywał strefę płomienia o największej aktywności promieniowania, a jednocześnie nie wykrywał iskry zapłonowej, ponieważ może to spowodować wyłączenie awaryjne z powodu światła obcego.
• Produkt reaguje również na części UV widma promieniowania innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne, dlatego należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Kable czujnika należy układać osobno, z możliwie jak największą odległością od innych przewodów i urządzeń, aby ograniczyć zakłócenia i straty sygnału.
• Nie wolno przekraczać dopuszczalnych długości przewodów. Dla modelu QRC1A2.103C27 długość przewodu przyłączeniowego wynosi 500 mm, a przewód dodatkowy może mieć maksymalnie 20 m wyłącznie przy oddzielnym prowadzeniu przewodów zgodnie z dokumentacją producenta.
• Aby zminimalizować pojemności sprzężenia, przewód fazowy należy układać oddzielnie od przewodu sygnałowego czujnika.
• Produkt ma stopień ochrony IP40 i klasę ochronności II. Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta, w szczególności w zakresie temperatur pracy od -20°C do +60°C, krótkotrwale maksymalnie do +75°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Czujnik należy czyścić wyłącznie czystą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami.
