QRC1A3.101C27 Czujnik płomienia UV do sterowników palników olejowych lub gazowych małej mocy, wysoka czułość, długość kabla 35cm, wtykany, czołowy

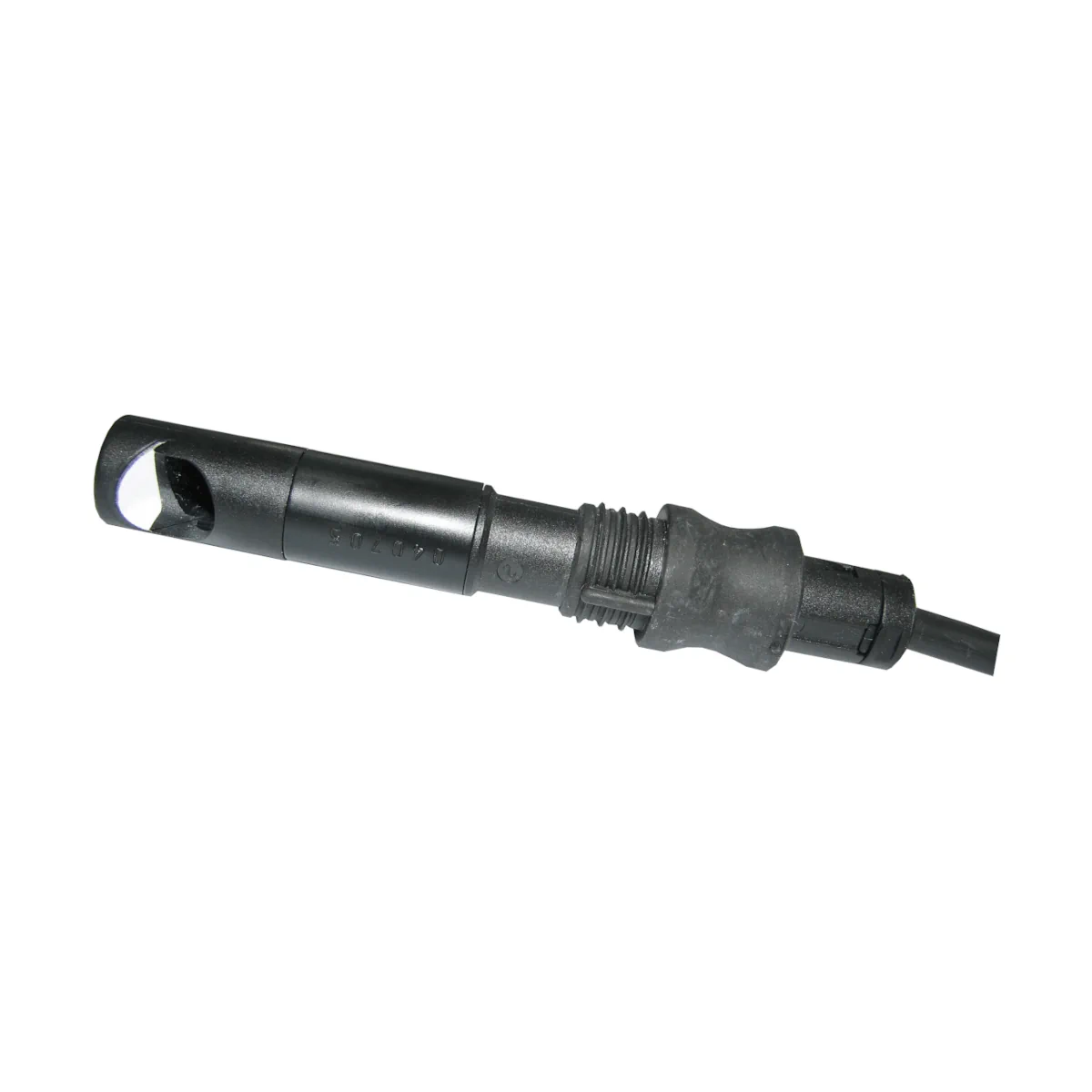

QRC1A3.101C27 to kompaktowy detektor płomienia (blue-flame) UV firmy Siemens z zintegrowanym przedwzmacniaczem, przeznaczony do nadzoru płomieni olejowych lub gazowych (niebieskich lub żółtych) w palnikach małej mocy pracujących w trybie przerywanym. Wersja A3 charakteryzuje się wysoką klasą czułości oraz jest przystosowana do oświetlenia czołowego (frontal). Detektor ma fabrycznie podłączony 3-żyłowy przewód o długości 350 mm i okienko obserwacyjne z Plexiglas.

Najważniejsze cechy

• Producent: Siemens
• Model: QRC1A3.101C27
• Typ: UV-czuły detektor płomienia (blue-flame) z przedwzmacniaczem
• Przeznaczenie: nadzór płomienia olejowego lub gazowego (blue- lub yellow-burning)
• Kierunek detekcji / oświetlenia: czołowy (frontal)
• Klasa czułości: High
• Maks. czułość spektralna: ok. 300 nm (optymalnie dla UV płomieni niebieskich)
• Napięcie zasilania: AC 230 V (–15 / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane krótkie zaniki sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Przewód przyłączeniowy: 3 x 0,5 mm² (miedź), płaszcz PVC Ø 5,45 mm
• Długość przewodu (L): 350 mm
• Odcinek odizolowania płaszcza (M): 70 mm
• Zakończenie przewodu: z tulejkami (ferrules)
• Masa (z przewodem 350 mm): ok. 0,029 kg
• Pozycja montażu: dowolna

Zastosowanie

QRC1A3.101C27 służy do nadzoru płomienia w palnikach olejowych i gazowych. Jest przeznaczony do współpracy z automatyką palnikową (tylko w połączeniu ze sterownikami palnika) i jest przystosowany do montażu w rozwiązaniach OEM.

Detektor jest przystosowany do współpracy (pod kątem możliwości podłączenia jak dla QRB1) m.in. z regulatorami palnika:

• LAL1
• LGB3
• LME23
• LME73
• LMO14 / LMO24 / LMO44
• LMO39
• LMO54
• LMO64
• LMV26
• LMV27
• LMV36
• LMV37
• LOA2 (z wyjątkiem LOA25) / LOA3

QRC1 wykrywa również UV składowe promieniowania innych źródeł światła (np. oświetlenie kotłowni, światło słoneczne), dlatego obowiązują standardowe zasady dotyczące światła obcego. Detektor nie może „widzieć” UV od iskry zapłonowej, w przeciwnym razie może wystąpić blokada (lockout) w czasie przedmuchu wstępnego z powodu światła obcego.

QRC1 może także wykrywać płomienie powstające przy spalaniu mieszanek zielonych paliw z olejem opałowym, takich jak HVO oraz OME (oxymethylene ethers 3, 4 i 5).

Funkcje i działanie

• Specjalna dioda czuła na UV z soczewką z szkła kwarcowego skupia promieniowanie płomienia na elemencie aktywnym.
• Filtr eliminuje składowe promieniowania o dłuższych długościach fali.
• Przedwzmacniacz wzmacnia sygnał diody do poziomu wymaganego przez wzmacniacz sygnału płomienia w sterowniku palnika.
• Krótkotrwałe zaniki sygnału płomienia (ok. 300 ms) są tolerowane, co pomaga stabilizować pracę przy silnie migoczących płomieniach.

Okablowanie i prowadzenie przewodów

• Przewód detektora: 3 x 0,5 mm²; kolory żył: niebieski (N), brązowy (L), czarny (linia sygnałowa).
• Maks. długość przewodu przyłączeniowego detektora: 1 m (QRC1A3.101C27 ma 350 mm).
• Maks. długość przewodu pomocniczego (przedłużenia): 20 m (tylko przy prowadzeniu w oddzielnych trasach kablowych).
• Przewód detektora należy prowadzić oddzielnie od pozostałych przewodów, szczególnie od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Przy przedłużaniu okablowania należy minimalizować pojemności sprzęgające: przewód fazowy L (brązowy) prowadzić oddzielnie lub odseparować od linii sygnałowej.

Dane techniczne

• Napięcie zasilania: AC 230 V (–15 / +10%)
• Częstotliwość: 50 / 60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane przerwy sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Odporność na wibracje: maks. 1 g, 10…500 Hz (IEC 60068-2-6)
• Warunki pracy: -20…+60°C (krótkotrwale maks. 1 min do 75°C), wilgotność <95% r.h.
• Magazynowanie: -20…+60°C, wilgotność <95% r.h.
• Transport: -25…+80°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa (z przewodem 350 mm): ok. 0,029 kg

Montaż

• Detektor montuje się w palniku z użyciem korka montażowego (plug) wsuwanego w otwór w palniku; element ten zapewnia stabilne osadzenie i uszczelnienie także przy wibracjach.
• Detektor należy ustawić tak, aby „widział” najbardziej promieniujący obszar płomienia.
• Dla precyzyjnej regulacji odległości względem strefy płomienia detektor można przesunąć w korku w obu kierunkach wzdłużnych o ok. 10 mm (zakres S, zatrzask).
• Elektrodę zapłonową należy umieścić tak, aby QRC1 nie wykrywał iskry zapłonowej.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody.

Podsumowanie

Siemens QRC1A3.101C27 to UV-czuły detektor płomienia o wysokiej czułości, przeznaczony do czołowego nadzoru płomienia w aplikacjach palnikowych. Dzięki zintegrowanemu przedwzmacniaczowi, filtracji składowych dłuższych fal oraz tolerancji krótkich przerw sygnału (ok. 300 ms) zapewnia stabilny sygnał dla sterowników palnika. Wersja ta posiada fabryczny przewód 350 mm (3 x 0,5 mm²) zakończony tulejkami oraz okienko obserwacyjne z Plexiglas.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt zgodny z chińską dyrektywą RoHS.
• Czujnik płomienia niebieskiego QRC1A3.101C27 jest przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika.
• Montaż, instalacja, uruchomienie, serwis i wyłączenie z eksploatacji mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak zabezpieczenia grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać czujnika, wykonywać manipulacji ani modyfikacji produktu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją właściwego sterownika palnika.
• Po upadku lub uderzeniu czujnik nie może być ponownie uruchamiany, nawet jeśli nie widać zewnętrznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Elektrodę zapłonową należy umieścić tak, aby czujnik QRC1A3.101C27 nie wykrywał iskry zapłonowej, ponieważ może to spowodować wyłączenie awaryjne z powodu światła obcego.
• Czujnik należy zamontować tak, aby wykrywał strefę płomienia o największej aktywności promieniowania.
• Kable czujnika należy prowadzić osobno, z możliwie jak największej odległości od innych przewodów i urządzeń, aby ograniczyć zakłócenia i straty sygnału.
• Nie wolno przekraczać dopuszczalnej długości przewodów: długość kabla przyłączeniowego czujnika maks. 1 m, długość przewodu dodatkowego maks. 20 m, wyłącznie przy osobnym ułożeniu przewodów zgodnie z dokumentacją producenta.
• Aby ograniczyć sprzężenia pojemnościowe, przewód fazowy (L) należy układać oddzielnie od przewodu sygnałowego czujnika.
• Urządzenie jest zasilane napięciem AC 230 V i ma klasę ochronności II. Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta.
• Stopień ochrony obudowy wynosi IP40. Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia, ponieważ grozi to pogorszeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta, w szczególności w zakresie temperatur pracy od -20°C do +60°C, krótkotrwale maks. do +75°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Czujnik należy czyścić wyłącznie czystą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z obowiązującymi lokalnymi przepisami.
