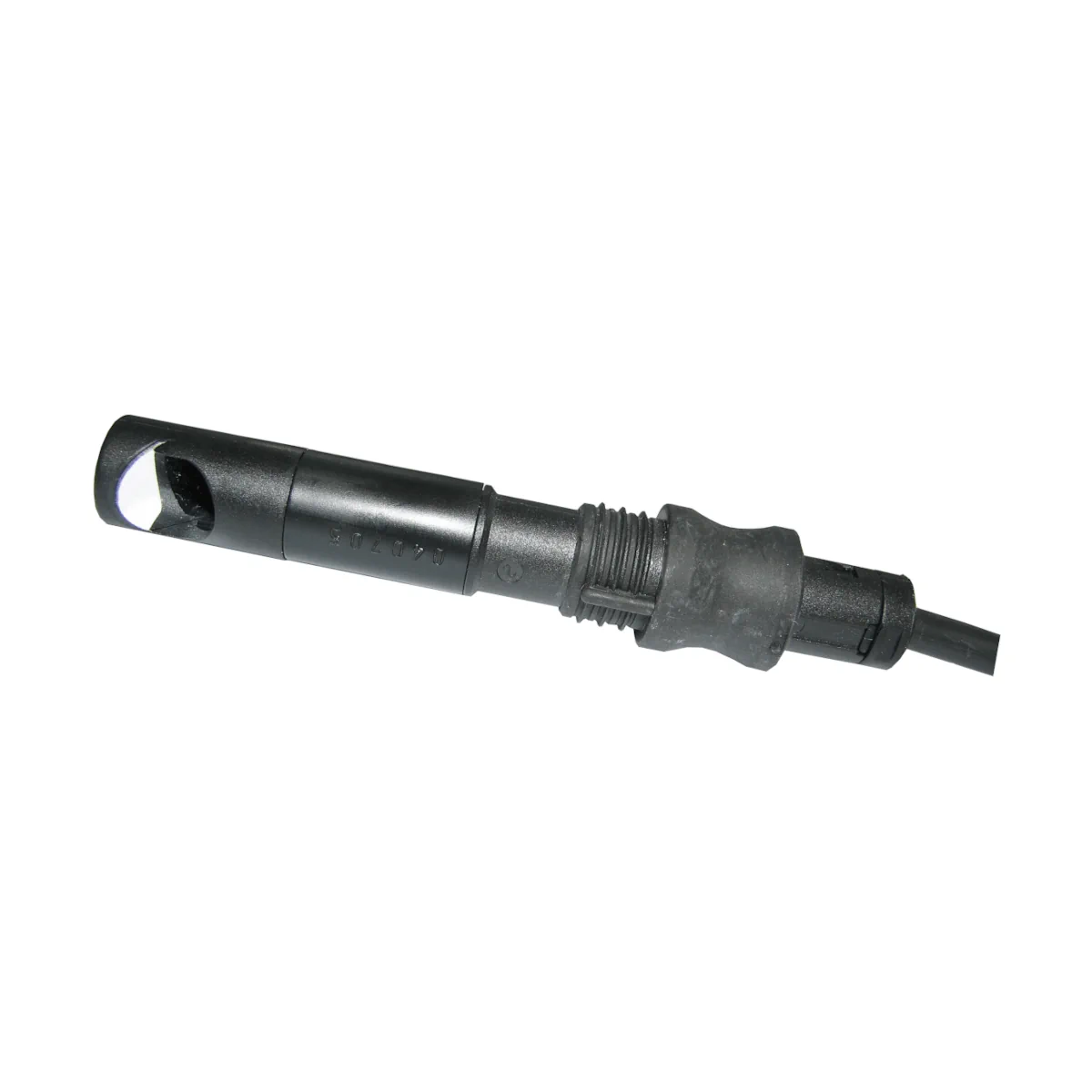

QRC1C2.103C27 Czujnik płomienia UV do sterowników palników olejowych lub gazowych małej mocy, średnia czułość, długość kabla 50cm, wtykany, boczny

Siemens QRC1C2.103C27 to kompaktowy detektor płomienia (blue-flame detector) czuły na promieniowanie UV, z zintegrowanym przedwzmacniaczem, przeznaczony do nadzoru płomieni olejowych lub gazowych (niebieskich lub żółtych) w palnikach o małej mocy pracujących w trybie przerywanym. Wersja C2 jest wykonaniem do oświetlenia bocznego (90°) o średniej klasie czułości, z okienkiem: Plexiglas oraz przewodem przyłączeniowym o długości 500 mm.

Najważniejsze cechy

• Producent: Siemens
• Model: QRC1C2.103C27
• Typ: UV-czuły detektor płomienia (blue-flame detector) z przedwzmacniaczem
• Kierunek oświetlenia: boczne (90°) / lateral illumination
• Klasa czułości: Middle
• Maksimum czułości widmowej: ok. 300 nm
• Zasilanie: AC 230 V (–15 / +10%), 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Stopień ochrony: IP40
• Klasa ochronności: II
• Okienko detekcji: Plexiglas
• Przewód przyłączeniowy: 3-żyłowy, L = 500 mm, żyły 3 × 0,5 mm², płaszcz PVC (Ø ok. 5,45 mm)
• Odcinek zdjętego płaszcza przewodu (M): 70 mm
• Dopuszczalne krótkie zaniki sygnału płomienia: ok. 300 ms

Zastosowanie

QRC1C2.103C27 służy do nadzorowania płomienia w palnikach olejowych lub gazowych, w szczególności dla płomieni niebieskich. Detektor wykrywa także promieniowanie UV pochodzące z innych źródeł światła (np. oświetlenia kotłowni, światła słonecznego), dlatego należy stosować standardowe zasady ochrony przed światłem obcym.

Detektor może również wykrywać płomienie powstające podczas spalania mieszanek green fuel blends z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa typu OME: 3, 4 i 5).

Kompatybilność z automatami palnikowymi

QRC1C2.103C27 jest przystosowany do współpracy (pod względem możliwości podłączenia) z następującymi automatami palnikowymi:

• LAL1
• LGB3
• LME23
• LME73
• LMO14, LMO24, LMO44
• LMO39
• LMO54
• LMO64
• LMV26
• LMV27
• LMV36
• LMV37
• LOA2 (z wyjątkiem LOA25), LOA3

Zasada działania

• Detektor wykorzystuje specjalną diodę UV z soczewką ze szkła kwarcowego, która skupia promieniowanie płomienia na aktywnej części diody.
• Filtr eliminuje składowe promieniowania o dłuższych długościach fali.
• Zintegrowany przedwzmacniacz wzmacnia sygnał do poziomu wymaganego przez wzmacniacz sygnału płomienia w automacie palnikowym.
• Krótkie przerwy sygnału płomienia są tolerowane (ok. 300 ms), co poprawia stabilność pracy przy silnie migoczących płomieniach.

Montaż i ustawienie detektora

• Detektor montuje się w palniku za pomocą wtyku (plug) wsuwanego w otwór; wtyk posiada zabezpieczające i uszczelniające wargi, co zapewnia stabilne osadzenie także przy drganiach.
• Detektor należy umieścić tak, aby „widział” najbardziej promieniującą strefę płomienia.
• Możliwa jest regulacja położenia detektora we wtyku w zakresie ok. 10 mm w obu kierunkach (pozycje zatrzaskowe), co ułatwia precyzyjne ustawienie odległości względem płomienia.
• Ważne: elektroda zapłonowa powinna być umieszczona tak, aby detektor nie „widział” iskier zapłonowych (w przeciwnym razie może dojść do blokady z powodu światła obcego).
• Pozycja montażu: dowolna.

Okablowanie i prowadzenie przewodów

• Przewody detektora prowadzić oddzielnie od pozostałych przewodów, w szczególności od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Pojemność linii może zmniejszać poziom sygnału płomienia – zalecane jest zastosowanie oddzielnego kabla.
• Maksymalna długość przewodu przyłączeniowego detektora: do 1 m (w tym modelu: 500 mm).
• Jeśli to niewystarczające, producent palnika może zastosować przewód pomocniczy do 20 m, przy czym przewód fazowy L (żyła brązowa) powinien być prowadzony oddzielnie lub odseparowany od linii sygnałowej detektora.

Kolory żył

• bl (niebieski): N (przewód neutralny)
• br (brązowy): L (przewód fazowy)
• sw (czarny): linia sygnałowa

Konstrukcja

• Obudowa: czarne tworzywo sztuczne
• Wtyk montażowy: przesuwny, z ogranicznikami
• Przewód: 3-żyłowy, na stałe połączony z detektorem, z odciążeniem (strain relief)
• Okienko detekcji: Plexiglas
• Przód detektora posiada osłonę zapewniającą ochronę przed przypadkowym dotykiem, kurzem oraz szczelność.

Dane techniczne

• Napięcie zasilania: AC 230 V (–15 / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: 0,35 VA
• Tolerowane przerwy sygnału płomienia: ok. 300 ms
• Stopień ochrony: IP40
• Klasa ochronności: II
• Drgania (IEC 60068-2-6): maks. 1 g, 10…500 Hz
• Warunki pracy: -20…+60°C (krótkotrwale maks. 1 min do 75°C), wilgotność <95% r.h.
• Składowanie: -20…+60°C, wilgotność <95% r.h.
• Transport: -25…+80°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Przewód detektora: 3 × 0,5 mm² (miedź), płaszcz PVC (Ø ok. 5,45 mm)
• Długość przewodu (L): 500 mm
• Zdjęty płaszcz (M): 70 mm

Podsumowanie

Siemens QRC1C2.103C27 to detektor UV do bocznego nadzoru płomienia (90°) o średniej czułości, zasilany AC 230 V, wyposażony w przewód 3-żyłowy 500 mm. Zintegrowany przedwzmacniacz, czułość zoptymalizowana pod zakres UV (maks. ok. 300 nm) oraz tolerancja krótkich zaników sygnału płomienia wspierają stabilną pracę układu nadzoru płomienia w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika.
• Posiada oznaczenie CE oraz zgodność EAC (zgodność euroazjatycka).
• Produkt objęty wymaganiami RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie, serwis i wyłączenie z eksploatacji mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.
• Nie otwierać czujnika, nie dokonywać manipulacji ani modyfikacji produktu.
• Należy zapewnić ochronę przed dotknięciem złączy elektrycznych. Brak odpowiednich środków bezpieczeństwa grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją odpowiedniego sterownika palnika.
• Po upadku lub uderzeniu produktu nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń, ponieważ funkcje bezpieczeństwa mogły ulec pogorszeniu.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Elektrodę zapłonową należy umieścić tak, aby czujnik nie wykrywał iskry zapłonowej, ponieważ może to spowodować wyłączenie awaryjne z powodu światła obcego.
• Czujnik należy zamocować wyłącznie za pomocą przewidzianej dławnicy mocującej i umieścić tak, aby wykrywał strefę płomienia o największej aktywności promieniowania.
• Kable czujnika należy prowadzić osobno, możliwie jak najdalej od innych przewodów i urządzeń, aby ograniczyć zakłócenia i straty sygnału.
• Nie przekraczać dopuszczalnej długości przewodów: długość kabla przyłączeniowego czujnika maks. 1 m, przewodu dodatkowego maks. 20 m, wyłącznie przy osobnym prowadzeniu przewodów zgodnie z dokumentacją.
• Przewód fazowy (L) należy układać oddzielnie od przewodu sygnałowego czujnika, aby zminimalizować pojemności sprzężenia i zakłócenia pracy.
• Produkt jest urządzeniem elektrycznym klasy ochronności II, zasilanym napięciem AC 230 V. Stopień ochrony obudowy: IP40.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -20°C do +60°C, krótkotrwale maks. do +75°C przez 1 minutę, przy wilgotności względnej poniżej 95% i wysokości montażu do 2000 m n.p.m.
• Czujnik czyścić wyłącznie czystą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Model QRC1C2.103C27 jest wariantem z oświetleniem bocznym, napięciem AC 230 V i przewodem o długości 500 mm.
