QSA2700 Pomieszczeniowy czujnik pyłów zawieszonych, 2 wyjścia 0..10 [V] (PM2.5 i PM10), komunikacja Modbus, IP30

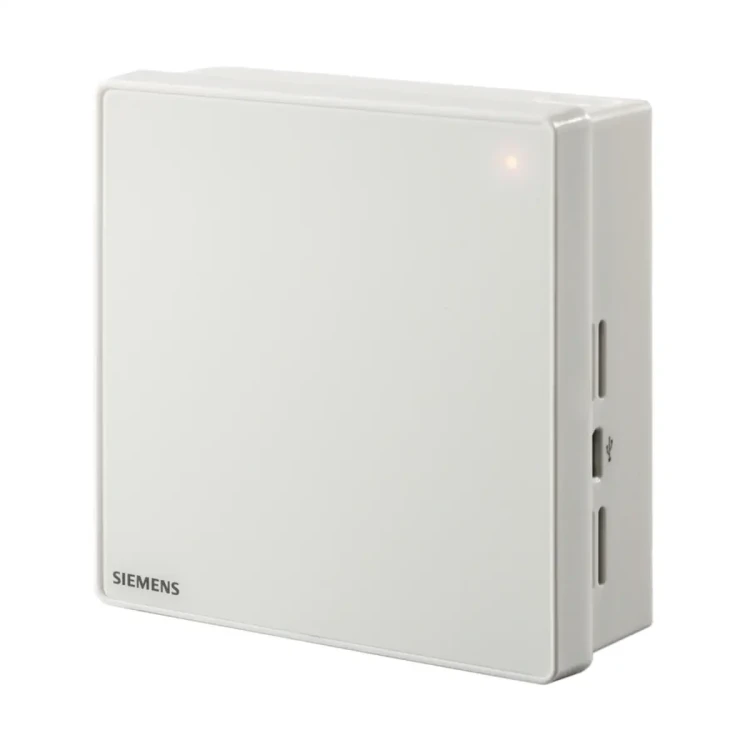

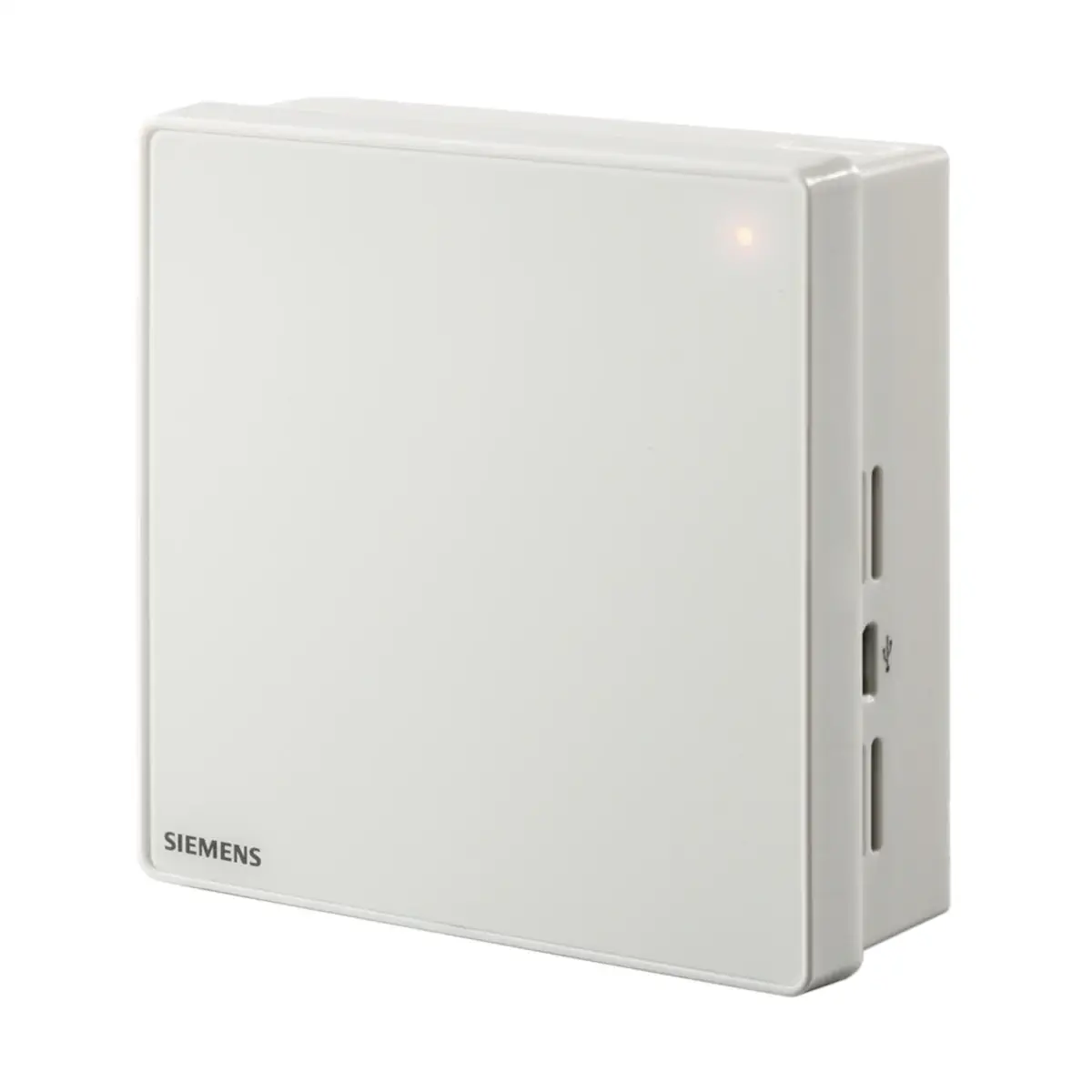

QSA2700 to pomieszczeniowy czujnik pyłów zawieszonych firmy Siemens, przeznaczony do pomiaru stężenia PM2.5 i PM10 w powietrzu wewnątrz budynków. Czujnik zasilany jest 24 V AC/DC i udostępnia wyniki zarówno jako sygnały analogowe 0…10 V DC (osobno dla PM2.5 i PM10), jak i poprzez komunikację Modbus RS485 (RTU). Model QSA2700 nie posiada wyświetlacza – stan pracy i diagnostyka sygnalizowane są 3-kolorową diodą LED.

Najważniejsze cechy

• Producent: Siemens
• Model: QSA2700
• Nr magazynowy: S55720-S457
• Mierzone wielkości: PM2.5 oraz PM10
• Zasilanie: 24 V AC ±20% / 13,5…35 V DC
• Pobór mocy: 4 VA
• Wyjścia analogowe: 0…10 V DC (liniowe) – U1 dla PM2.5, U2 dla PM10
• Komunikacja: Modbus RS485, tryb RTU (parametry konfigurowalne)
• Zakresy pomiarowe (wybierane): 0…500 / 0…300 / 0…100 / 0…50 μg/m³ (dla PM2.5 i PM10)
• Sygnalizacja: 3-kolorowa dioda LED (serwis/diagnostyka)
• Stopień ochrony obudowy: IP30
• Warunki pracy: 0…50 °C / 5…95% r.h. (bez kondensacji)

Zastosowanie

QSA2700 służy do pomiaru i udostępniania wartości stężeń pyłów zawieszonych PM2.5 i PM10 w pomieszczeniach. Dzięki jednoczesnej dostępności wyjść 0…10 V oraz Modbus czujnik może być integrowany z automatyką HVAC/BMS. Urządzenie obsługuje konfigurowane parametry Modbus oraz umożliwia szybką konfigurację ze sterownikami Climatix™.

Funkcje i działanie

Wyjścia pomiarowe

• PM2.5 (U1): 0…10 V DC, sygnał liniowy odpowiadający wybranemu zakresowi pomiarowemu (μg/m³).
• PM10 (U2): 0…10 V DC, sygnał liniowy odpowiadający wybranemu zakresowi pomiarowemu (μg/m³).

Dioda LED – stany pracy (QSA2700)

• Zielony – świeci ciągle: praca prawidłowa, Modbus skonfigurowany.
• Żółty – świeci ciągle: praca prawidłowa, fabryczne ustawienia Modbus.
• Czerwony – świeci ciągle: błąd 1 – wymienić moduł czujnika.
• Czerwony – miga (0,5 s zał. / 0,5 s wył.): błąd 2 – błąd komunikacji.
• Czerwony/żółty – miga naprzemiennie (0,5 s czerwony / 0,5 s żółty): możliwy niedokładny pomiar.

Przycisk – reset i konfiguracja Modbus

• Konfiguracja z mastera Modbus: urządzenie może być konfigurowane z mastera; zalecane jest skonfigurowanie przed zamontowaniem.
• Reset / szybka konfiguracja: naciśnięcie przycisku pozwala zresetować parametry Modbus lub automatycznie skonfigurować czujnik ze sterownika Climatix™ (wymagane okablowanie i połączenie przez Modbus).
• Reset do ustawień fabrycznych Modbus: reset obejmuje wyłącznie adres Modbus, prędkość transmisji i format transmisji.

Diagnostyka na wyjściach 0…10 V

• Wymienić moduł czujnika: naprzemiennie 0 V (2 s) i 10 V (2 s).
• Błąd komunikacji: naprzemiennie 0 V (2 s) i 10 V (5 s).
• Ostrzeżenie o możliwym niedokładnym pomiarze: na wyjściu pozostaje wartość zmierzona.

Podłączenie elektryczne

• Zasilanie: G, G0 – 24 V AC (SELV) lub 13,5…35 V DC
• PM2.5: U1 – 0…10 V DC
• PM10: U2 – 0…10 V DC
• Masa sygnałów analogowych: Gu – masa dla U1 i U2
• Modbus RS485: +, −, Ref
• Zaciski: śrubowe dla przewodów drut lub linka z końcówkami: 0,4…1,5 mm²; moment dokręcania 0,6 Nm
• Długość kabli sygnałowych: 600 m

Komunikacja (Modbus)

• Interfejs: RS485 Modbus
• Tryb transmisji: RTU
• Prędkość (konfigurowalna): 9600 / 19200 (domyślnie) / 38400 / 57600 bps
• Adres Modbus (konfigurowalny): 1 (domyślnie) … 247
• Bity danych: 8
• Parzystość: bez parzystości, nieparzyste lub parzyste (domyślnie)
• Bity stopu: 1 (domyślnie) lub 2
• Maks. długość kabla: 1000 m (±200 m)
• Terminator magistrali: nie
• Przycisk reset: tak

Dane techniczne

• Zakresy pomiarowe (wybierane) PM2.5: 0…500 / 0…300 / 0…100 / 0…50 μg/m³
• Zakresy pomiarowe (wybierane) PM10: 0…500 / 0…300 / 0…100 / 0…50 μg/m³
• Zmienność między urządzeniami (PM2.5 i PM10): maks. ±15 μg/m³ oraz ±15% wskazania przy 25 °C i 50% r.h.
• Stopień ochrony: IP30
• Warunki pracy: 0…50 °C; 5…95% r.h. (bez kondensacji)
• Warunki transportu i składowania: -20…70 °C; 0…95% r.h. (bez kondensacji)
• Kolor: biały
• Waga: 140 g

Montaż i zalecenia instalacyjne

• Montaż na podtynkowej puszce podłączeniowej, na ścianie (z wykorzystaniem otworu na kable natynkowe) lub na płaskiej powierzchni.
• Zalecana wysokość montażu: 1,2…1,5 m nad podłogą.
• Nie montować we wnękach, regałach, za zasłonami lub drzwiami ani nad źródłami ciepła; unikać bezpośredniego promieniowania słonecznego.
• Korytko kablowe należy uszczelnić, aby przepływ powietrza nie wpływał na pomiar.
• Nie montować w miejscach wypełnionych mgłą olejową (np. kuchnie).
• Przed użyciem zdjąć folię ochronną z otworów wlotowych i wylotowych powietrza; otwory nie mogą być zatykane (szczególnie przez kurz).
• W środowiskach z zakłóceniami elektromagnetycznymi stosować kable ekranowane; dla wtórnej strony zasilania i linii sygnałowej wymagana jest skrętka.

Eksploatacja – wymiana modułu czujnika

Na dokładność modułu czujnika wpływa środowisko jego otoczenia. Zalecana jest wymiana modułu co 1…3 lata (zależnie od warunków). W środowiskach z ciągłym dużym stężeniem PM2.5 (większym niż 300 μg/m³) moduł należy wymieniać częściej.

Zakres dostawy

• 1 × pomieszczeniowy czujnik pyłów zawieszonych QSA2700 (z fabrycznie zamontowanym modułem)
• 1 × podstawka montażowa
• 2 × wkręty

Podsumowanie

Siemens QSA2700 (S55720-S457) to pomieszczeniowy czujnik PM2.5/PM10 z zasilaniem 24 V AC/DC, wyjściami 0…10 V oraz komunikacją Modbus RS485. Wybierane zakresy pomiarowe, sygnalizacja serwisowa LED oraz możliwość konfiguracji parametrów komunikacji sprawiają, że jest to praktyczne rozwiązanie do monitorowania pyłów zawieszonych i integracji z automatyką budynkową.
