QSA2700D Pomieszczeniowy czujnik pyłów zawieszonych, 2 wyjścia 0..10 [V] (PM2.5 i PM10), komunikacja Modbus, IP30, wyświetlacz

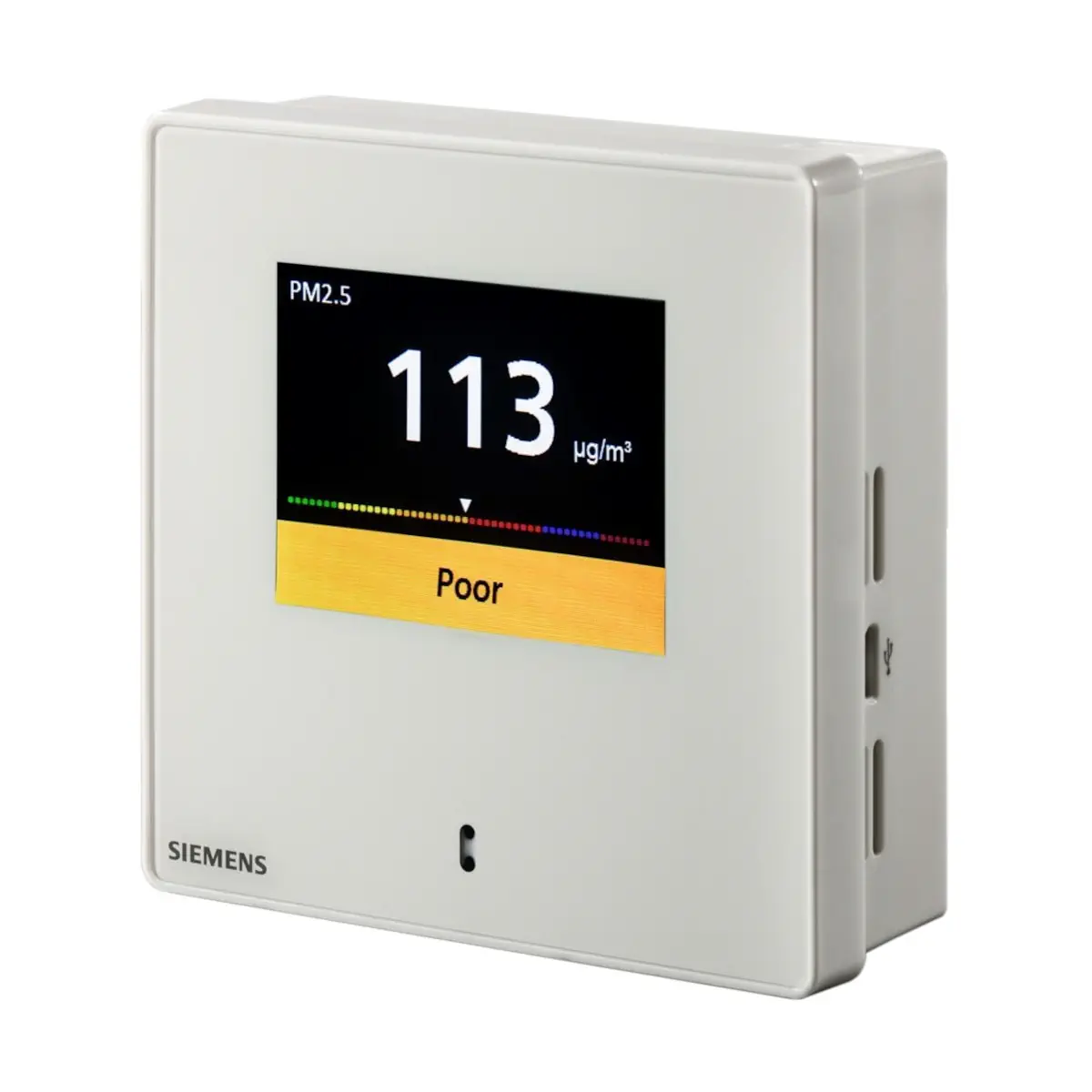

QSA2700D to pomieszczeniowy czujnik pyłów zawieszonych firmy Siemens, przeznaczony do pomiaru stężenia PM2.5 oraz PM10 w powietrzu wewnątrz budynków. Urządzenie jest zasilane 24 V AC/DC i udostępnia wyniki zarówno przez dwa wyjścia analogowe 0…10 V DC (osobno dla PM2.5 i PM10), jak i poprzez komunikację Modbus RS485 (RTU). Wersja QSA2700D posiada kolorowy wyświetlacz LCD 2,4”, który prezentuje wartości PM2.5 / PM10 oraz wskaźnik jakości powietrza AQI; wbudowany czujnik zbliżeniowy umożliwia tryb oszczędzania energii poprzez automatyczne wyłączanie ekranu przy braku obecności przed czujnikiem.

Najważniejsze cechy

• Producent: Siemens
• Model: QSA2700D
• Nr magazynowy: S55720-S458
• Typ: pomieszczeniowy czujnik stężenia pyłów zawieszonych PM2.5 i PM10
• Zasilanie: 24 V AC ±20% / 13,5…35 V DC
• Wyjścia analogowe: 0…10 V DC (liniowe) – U1: PM2.5, U2: PM10
• Komunikacja: RS485 Modbus RTU (parametry konfigurowalne)
• Wyświetlacz: kolorowy LCD 2,4”, nietykowy
• Wskazania na ekranie: PM2.5 (powyżej 500 μg/m³ wyświetla 500+ μg/m³), AQI odpowiadający zmierzonej wartości PM2.5
• Tryb energooszczędny: ekran wyłącza się, jeśli przez kilka minut nie zostanie wykryta obecność przed czujnikiem (ok. 1 m)
• Dodatkowy interfejs: Micro USB 5 V DC (zasilanie wyłącznie dla wyświetlacza)
• Zakres warunków pracy: 0…50 °C / 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP30

Zastosowanie

QSA2700D służy do pomiaru i udostępniania wartości stężeń pyłów zawieszonych PM2.5 i PM10 w pomieszczeniach. Dane mogą być wykorzystywane w systemach automatyki budynkowej (HVAC/BMS) poprzez wyjścia 0…10 V oraz komunikację Modbus.

Funkcje i działanie

Wyświetlacz LCD i czujnik zbliżeniowy

• Wyświetlacz: kolorowy, nietykowy, przekątna 2,4”.
• Ekran jest aktywny po wykryciu osoby przed czujnikiem w odległości ok. 1 m (±10%).
• Jeśli przez kilka minut nie zostanie wykryta obecność, czujnik przechodzi w tryb efektywny energetycznie: ekran jest wyłączony, a czujnik pracuje i przekazuje sygnały w regularnych odstępach czasu.
• Po wykryciu osoby ekran włącza się, a czujnik przełącza się do trybu pracy ciągłej.
• Język (wybierany): angielski, chiński (uproszczony), niemiecki, francuski.
• Klasy wskaźnika AQI: 3 wybierane klasy.

Zakresy pomiarowe (wybierane) i wyjścia 0…10 V

• PM2.5 – wybierany zakres: 0…500 / 0…300 / 0…100 / 0…50 μg/m³
• PM10 – wybierany zakres: 0…500 / 0…300 / 0…100 / 0…50 μg/m³
• U1 (PM2.5): 0…10 V DC, sygnał liniowy odpowiadający wybranemu zakresowi pomiarowemu
• U2 (PM10): 0…10 V DC, sygnał liniowy odpowiadający wybranemu zakresowi pomiarowemu

Informacja o błędach (sygnalizacja i zachowanie wyjść)

• Wymienić moduł czujnika: wyjście 0…10 V naprzemiennie 0 V (2 s) i 10 V (2 s); Modbus: stan zmienia się z 0 na 1; sygnalizacja: informacja na LCD.
• Błąd komunikacji: wyjście 0…10 V naprzemiennie 0 V (2 s) i 10 V (5 s); Modbus: stan zmienia się z 0 na 2; sygnalizacja: informacja na LCD.
• Ostrzeżenie o możliwym niedokładnym pomiarze: wyjścia 0…10 V podają wartość zmierzoną; Modbus: stan pozostaje 0 bez zmian; sygnalizacja: informacja na LCD.

Komunikacja Modbus (RS485)

• Protokół: RS485 Modbus
• Tryb transmisji: RTU
• Prędkość transmisji (konfigurowana): 9600 / 19200 (domyślnie) / 38400 / 57600 bps
• Adres Modbus (konfigurowany): 1 (domyślnie) … 247
• Format transmisji (konfigurowany): 1-8-E-1 (domyślnie), 1-8-O-1, 1-8-N-1, 1-8-N-2
• Bity stopu (konfigurowane): 1 (domyślnie) lub 2
• Parzystość: bez parzystości, nieparzysta lub parzysta (domyślnie)
• Terminator magistrali: nie
• Maks. długość kabla magistrali: 1000 m (±200 m)

Podłączenie elektryczne i okablowanie

• Zasilanie: zaciski G, G0 – 24 V AC (SELV) lub 13,5…35 V DC
• PM2.5 (0…10 V): zacisk U1 – wyjście 0…10 V DC (dla PM2.5 w wybranym zakresie w μg/m³)
• PM10 (0…10 V): zacisk U2 – wyjście 0…10 V DC (dla PM10 w wybranym zakresie w μg/m³)
• Masa sygnału: zacisk Gu – masa dla U1 i U2
• Modbus: zaciski +, –, Ref
• Złącza: zaciski śrubowe dla przewodów drut lub linka z końcówkami: 0,4…1,5 mm²
• Moment dokręcania śrub zacisków: 0,6 Nm
• Długość kabli sygnałowych: 600 m
• Micro USB: 5 V DC (zasilanie wyłącznie dla wyświetlacza)

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 13,5…35 V DC
• Częstotliwość: 50/60 Hz (przy 24 V AC)
• Pobór mocy: 4 VA
• Zmienność między urządzeniami (PM2.5 / PM10): maks. ±15 μg/m³ oraz ±15% wskazania (przy 25 °C i 50% r.h.)
• Stopień ochrony obudowy: IP30
• Warunki otoczenia (praca): 0…50 °C / 5…95% r.h. (bez kondensacji)
• Warunki otoczenia (składowanie i transport): -20…70 °C / 0…95% r.h. (bez kondensacji)
• Kolor: biały
• Waga: 140 g
• Wymiary obudowy: 86 × 86 × 30 mm

Montaż

• Czujnik przeznaczony jest do montażu na podtynkowej puszce podłączeniowej, na ścianie (z wykorzystaniem otworów na kable natynkowe) lub na płaskiej powierzchni.
• Zalecana wysokość montażu: 1,2…1,5 m nad podłogą.
• Nie montować we wnękach, regałach, za zasłonami lub drzwiami oraz nad źródłami ciepła.
• Unikać bezpośredniego promieniowania słonecznego.
• Korytko kablowe należy uszczelnić (przepływ powietrza może wpływać na pomiar).
• Nie montować w miejscach wypełnionych mgłą olejową (np. w kuchniach).
• Przed użyciem zdjąć folię ochronną z otworów wlotowych i wylotowych powietrza; otwory nie mogą być zatykane.
• Okolice czujnika zbliżeniowego utrzymywać w czystości (brud może wpływać na skuteczność wykrywania).

Wymiana modułu czujnika

W czujniku zastosowano wymienny moduł pomiarowy. Zalecana wymiana modułu co 1…3 lata (zależnie od warunków otoczenia). W środowiskach z ciągłym dużym stężeniem PM2.5 (większym niż 300 μg/m³, np. w palarni) moduł należy wymieniać częściej.

• Przed wymianą modułu czujnika należy wyłączyć urządzenie; jeśli nie jest to możliwe, nowy moduł założyć po 10 s od wyjęcia starego.
• Demontaż czujnika z podstawki montażowej odbywa się za pomocą wkrętaka, a moduł jest wyjmowany i wkładany ręcznie.

Zakres dostawy

• 1 × pomieszczeniowy czujnik pyłów zawieszonych QSA2700D (z fabrycznie zamontowanym modułem czujnika)
• 1 × podstawka montażowa
• 2 × wkręty

Podsumowanie

Siemens QSA2700D to kompletny, pomieszczeniowy czujnik PM2.5 i PM10 z dwoma wyjściami analogowymi 0…10 V oraz komunikacją Modbus RS485, zaprojektowany do pracy w systemach automatyki budynkowej. Kolorowy ekran LCD 2,4” z prezentacją wartości i AQI oraz czujnik zbliżeniowy wspierający tryb energooszczędny ułatwiają bieżącą ocenę jakości powietrza w pomieszczeniu.
