RAR9(1) Czujnik płomienia fotoelektryczny do sterowników palników olejowych dużej mocy, z kołnierzem zaokrąglonym i obejmą, długość kabla do 100 m - zastępuje RAR7(1) i RAR8(1)

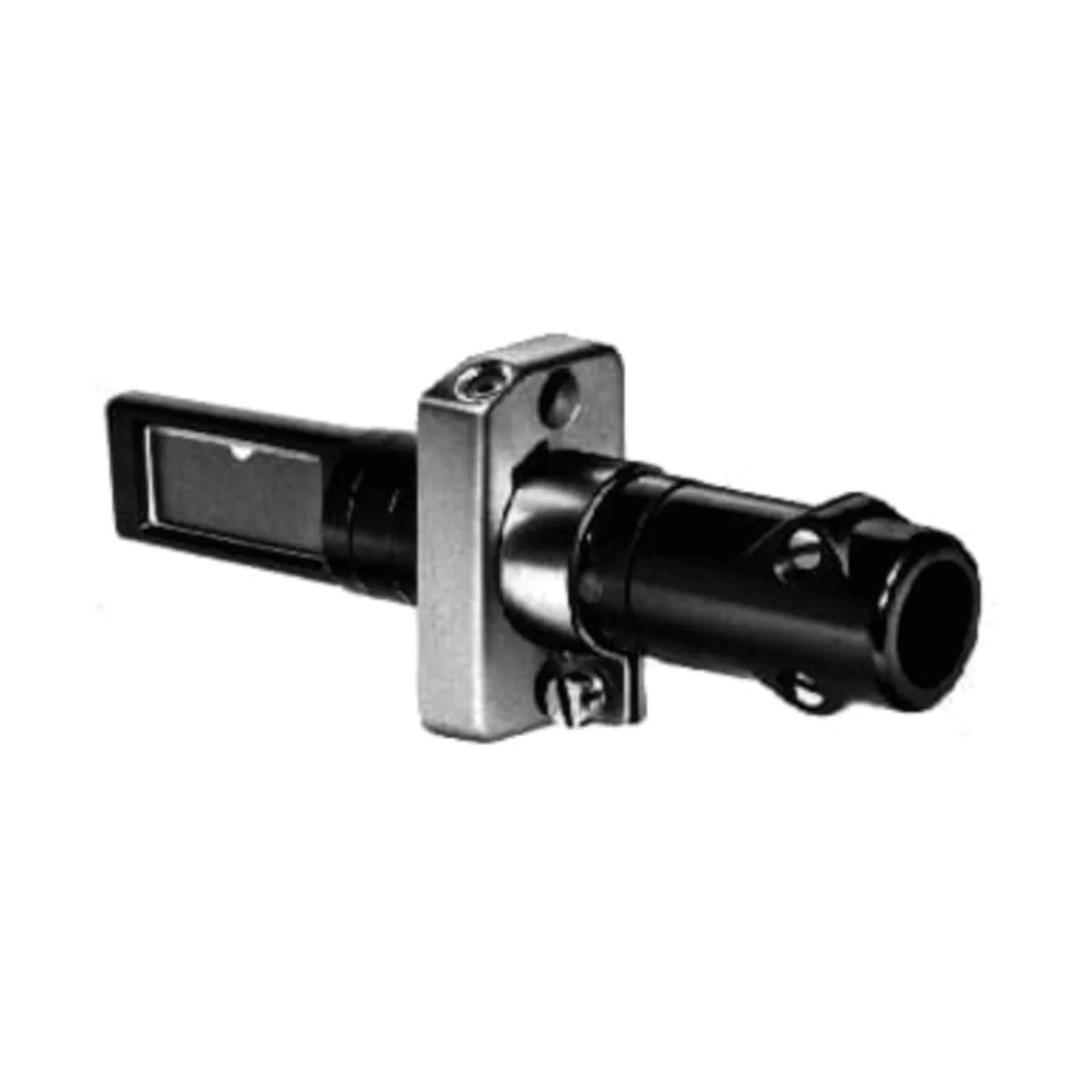

Siemens RAR9(1) (BPZ:RAR9(1)) to fotokomórkowy czujnik płomienia (photocell detector) przeznaczony do współpracy z automatyką palnikową w celu nadzoru żółtego płomienia olejowego. Wersja RAR9(1) jest dostarczana z obejmą (clamp) oraz kołnierzem z promieniem (flange with radius), co ułatwia bezpośredni montaż na palniku. Detektor jest rozwiązaniem aktywnym – pod wpływem światła generuje napięcie DC, a następnie prąd sygnałowy do wzmacniacza sygnału płomienia w sterowniku palnika.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: RAR9(1) (BPZ:RAR9(1))
• Rodzaj detekcji: fotokomórka (silicon) do żółtych płomieni olejowych
• Wykonanie montażowe: z kołnierzem z promieniem i obejmą (direct mounting na palniku)
• Zastosowanie: współpraca z automatami palnikowymi (nadzór płomienia)
• Maks. długość przewodu detektora: 100 m
• Stopień ochrony: IP20 (możliwe IP40 przy odpowiednim wykonaniu wejścia kabla, np. zestaw AGG09)
• Klasa ochronności: II
• Masa: ok. 85 g

Zastosowanie

RAR9(1) służy do nadzoru żółto spalających się płomieni olejowych i jest przeznaczony do pracy z następującymi typami automatów palnikowych: LAL, LAE1, LAE10, LFE1, LME75 / LME76, LOK16, LFS1.1.

Funkcja i zasada działania

• W detekcji wykorzystywane jest promieniowanie płomienia olejowego w paśmie widzialnym.
• Element światłoczuły (fotokomórka) po oświetleniu generuje napięcie DC, powodując przepływ prądu do wejścia wzmacniacza sygnału płomienia.
• Detektor jest niewrażliwy na promieniowanie podczerwone, dzięki czemu np. rozżarzone elementy komory spalania nie generują sygnału płomienia.

Montaż

• Pozycja montażu: dowolna (optional).
• Detektor jest wsuwany/wpinany w palnik – obejma detektora zatrzaskuje się na lekkim metalowym kołnierzu palnika.
• Należy zapewnić zgodność z odpowiednimi krajowymi przepisami bezpieczeństwa.

Okablowanie i podłączenie elektryczne

• Przewód detektora: dostarczany przez użytkownika.
• Zalecany typ przewodu: H05VV-F 2 x 0.75 (stosować zgodnie z normami dla aplikacji).
• Zaciski: śrubowe, dla przewodów o przekroju min. 0,5 mm² i max. 1,5 mm².
• Przewody linkowe: stosować tulejki dopasowane do przekroju.
• Maks. długość przewodu: 100 m (obowiązują również wymagania z karty katalogowej odpowiedniego automatu palnikowego).
• Przewód detektora prowadzić oddzielnie od innych kabli, w szczególności od przewodów zapłonu wysokonapięciowego, zachowując możliwie największy odstęp.
• Nie prowadzić kabla detektora razem z innymi kablami – pojemność linii osłabia sygnał płomienia.

Uruchomienie i kontrola sygnału płomienia

Na miejscu intensywność promieniowania światła sprawdza się poprzez pomiar prądu detektora. Do pomiaru stosuje się mikroamperomierz DC o rezystancji wewnętrznej 5 000 Ω. Wymagane minimalne prądy detektora należy przyjąć zgodnie z dokumentacją zastosowanego automatu palnikowego.

Dane techniczne

• Klasa ochronności: II
• Stopień ochrony: IP20 (IP40 przy odpowiednim wykonaniu wejścia kabla, np. AGG09)
• Pozycja montażu: dowolna
• Masa: ok. 85 g
• Materiał fotokomórki: silicon
• Warunki środowiskowe – praca: -20…+60 °C; wilgotność < 95% r.h.
• Warunki środowiskowe – transport: -20…+60 °C; wilgotność < 95% r.h.
• Warunki środowiskowe – magazynowanie: -20…+60 °C; wilgotność < 95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Wymóg: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Konstrukcja

• Obudowa: z pyłoszczelnego duroplastu
• Ochrona elementu optycznego: fotokomórka pod szkłem ochronnym
• Wersja RAR9(1): dostarczana z kołnierzem z promieniem oraz obejmą

Akcesoria (opcjonalnie)

• AGG09 (BPZ:AGG09): zestaw IP40 do RAR9 – element uszczelniający przewód o średnicy Ø 5…8 mm

Podsumowanie

Siemens RAR9(1) to fotokomórkowy detektor płomienia do żółtych płomieni olejowych, przeznaczony do pracy z wybranymi automatami palnikowymi. Wersja z kołnierzem z promieniem i obejmą zapewnia wygodny montaż na palniku, a zalecenia dotyczące prowadzenia przewodu oraz możliwość kontroli sygnału przez pomiar prądu detektora ułatwiają stabilną i poprawną eksploatację.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z odpowiednimi automatami palnikowymi i do nadzoru żółtych płomieni olejowych. Model RAR9(1) jest wersją z uchwytem i kołnierzem promieniowym.
• Posiada oznaczenie CE wyłącznie w połączeniu z automatami palnikowymi, zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC (zgodność euroazjatycka).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie otwierać, nie ingerować i nie modyfikować detektora płomienia.
• Wszelkie czynności związane z montażem, instalacją, okablowaniem, uruchomieniem i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego wszystkimi biegunami, zabezpieczyć przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić odpowiednią ochronę przed porażeniem prądem na zaciskach przyłączeniowych.
• Po każdym montażu, instalacji, serwisie lub wymianie urządzenia należy sprawdzić, czy okablowanie jest uporządkowane, prawidłowo wykonane i czy przewody są pewnie zamocowane.
• Produkt, który uległ upadkowi lub został narażony na uderzenie, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń. Tego typu oddziaływania mogą pogorszyć funkcje bezpieczeństwa.
• Podczas montażu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa.
• Przewody zapłonowe wysokiego napięcia należy prowadzić oddzielnie od urządzenia i innych przewodów, zachowując możliwie największe odstępy.
• Przewodu detektora nie wolno prowadzić razem z innymi kablami. W celu ograniczenia zakłóceń i strat sygnału należy stosować oddzielny przewód oraz przestrzegać dopuszczalnej długości kabla detektora do maks. 100 m dla modelu RAR9(1), z uwzględnieniem dokumentacji właściwego automatu palnikowego.
• Stopień ochrony produktu wynosi IP20. Stopień IP40 można uzyskać wyłącznie przy odpowiednim wykonaniu wejścia kablowego, np. z użyciem zestawu AGG09 zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. W przeciwnym razie funkcje bezpieczeństwa nie są zapewnione i występuje ryzyko porażenia prądem.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -20 °C do +60 °C, wilgotność poniżej 95% oraz wysokość instalacji maks. 2000 m n.p.m.
