RAR9(2) Czujnik płomienia fotoelektryczny do sterowników palników olejowych dużej mocy, z kołnierzem płaskim i obejmą, długość kabla do 100m

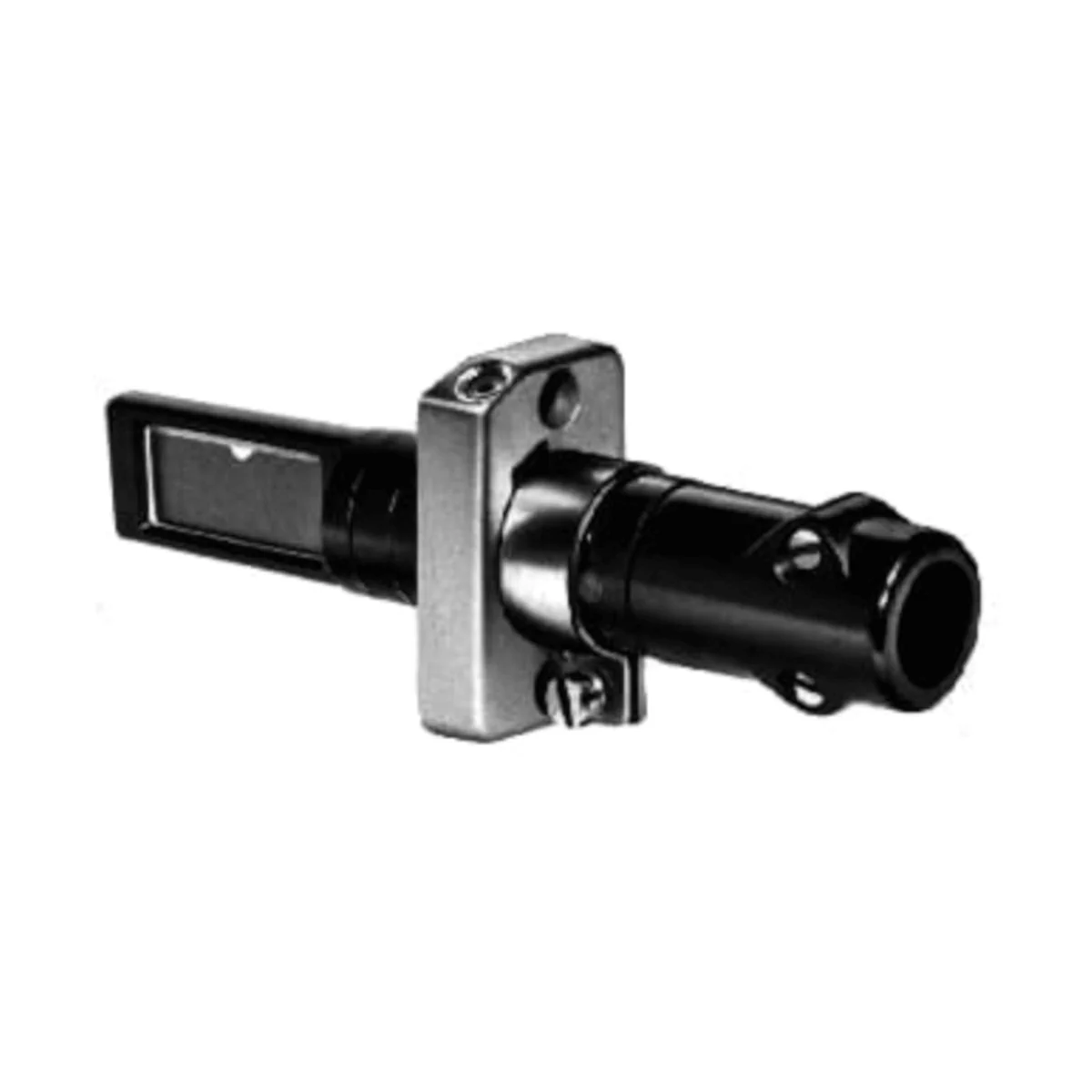

RAR9(2) to fotokomórkowy czujnik płomienia firmy Siemens, przeznaczony do pracy z automatami palnikowymi i nadzoru żółtych płomieni olejowych (zastosowanie przede wszystkim w większych palnikach). Wersja (2) dostarczana jest z prostą kołnierzową flanszą i obejmą (clamp), co ułatwia bezpośredni montaż czujnika na palniku.

Najważniejsze cechy

• Producent: Siemens
• Model (type reference): RAR9(2)
• Numer artykułu: BPZ:RAR9(2)
• Typ: fotokomórkowy detektor płomienia (photocell detector), aktywny
• Zastosowanie płomienia: nadzór żółto spalających płomieni olejowych
• Wykonanie montażowe: z prostą flanszą i obejmą (clamp and straight flange)
• Element światłoczuły: fotokomórka krzemowa (silicon)
• Maks. długość przewodu detektora: 100 m (obowiązują też wymagania z karty katalogowej odpowiedniego automatu palnikowego)
• Stopień ochrony: IP20 (możliwe IP40 przy właściwym wykonaniu wprowadzenia kabla, np. z zestawem AGG09)
• Klasa ochronności: II
• Pozycja montażu: dowolna
• Masa: ok. 85 g

Zastosowanie i kompatybilność

Detektor płomienia RAR9(2) jest przeznaczony do współpracy z następującymi typami automatów palnikowych:

• LAL
• LAE1
• LAE10
• LFE1
• LME75 / LME76
• LOK16
• LFS1.1

Zgodnie z przeznaczeniem, czujnik stosuje się wyłącznie w połączeniu z automatami palnikowymi.

Zasada działania

• W nadzorze płomienia wykorzystywane jest promieniowanie płomieni olejowych w paśmie widzialnym do generowania sygnału płomienia.
• Elementem czułym jest fotokomórka, która po oświetleniu wytwarza napięcie DC, powodując przepływ prądu do wejścia wzmacniacza sygnału płomienia.
• RAR9(2) jest detektorem aktywnym.
• Fotokomórka jest niewrażliwa na promieniowanie podczerwone, dzięki czemu rozżarzona wykładzina/cegła ogniotrwała w komorze spalania nie generuje sygnału płomienia.

Montaż

• Podczas montażu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa.
• Detektor jest wsuwany w palnik; obejma czujnika zatrzaskuje się na metalowej flanszy palnika.
• Pozycja montażowa: dowolna.

Okablowanie i instalacja

• Przewód detektora należy prowadzić oddzielnie od innych przewodów, w szczególności od przewodów zapłonu wysokonapięciowego, zachowując możliwie największy odstęp.
• Nie należy prowadzić przewodu detektora razem z innymi przewodami — pojemność linii zmniejsza amplitudę sygnału płomienia.
• Przewód detektora: dostarczany przez użytkownika.
• Zalecany typ przewodu: H05VV-F 2 x 0.75 (należy uwzględnić odpowiednie normy aplikacyjne).
• Zaciski przyłączeniowe: śrubowe, dla przewodów o przekroju 0,5…1,5 mm².
• Przewody linkowe: stosować tulejki dopasowane do przekroju.

Uruchomienie i kontrola sygnału

Natężenie promieniowania światła na obiekcie sprawdza się poprzez pomiar prądu fotokomórki. Do pomiaru stosuje się mikroamperomierz DC o rezystancji wewnętrznej 5 000 Ω. Wymagane minimalne prądy detektora należy odczytać z dokumentacji odpowiedniego automatu palnikowego.

Dane techniczne

• Klasa ochronności: II
• Stopień ochrony: IP20 (IP40 możliwe przy odpowiednim uszczelnieniu wprowadzenia kabla, np. AGG09)
• Pozycja montażu: dowolna
• Masa: ok. 85 g
• Maks. długość przewodu detektora: 100 m
• Zakres temperatury (praca): -20…+60°C
• Wilgotność (praca): < 95% r.h.
• Zakres temperatury (transport / składowanie): -20…+60°C
• Wilgotność (transport / składowanie): < 95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Uwaga eksploatacyjna: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Konstrukcja

• Obudowa: duroplast, wykonanie pyłoszczelne
• Fotokomórka: pod szkłem ochronnym
• Wersja RAR9(2): z prostą flanszą i obejmą do montażu na palniku

Uwagi bezpieczeństwa (ważne)

• Nie wolno otwierać, ingerować ani modyfikować detektora.
• Wszelkie prace (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy wykonać odłączenie zasilania instalacji (wszystkimi biegunami) i zabezpieczyć przed przypadkowym załączeniem.
• Po pracach montażowych/serwisowych sprawdzić, czy okablowanie jest w prawidłowym stanie i przewody są pewnie podłączone.
• Nie uruchamiać urządzenia po uderzeniu lub wstrząsie, nawet jeśli nie ma widocznych uszkodzeń.

Podsumowanie

Siemens RAR9(2) to krzemowy, fotokomórkowy detektor płomienia do nadzoru żółtych płomieni olejowych, przeznaczony do współpracy z wybranymi automatami palnikowymi (m.in. LAL, LAE1/LAE10, LME75/LME76, LOK16, LFS1.1). Wersja z prostą flanszą i obejmą ułatwia montaż na palniku, a wymagania instalacyjne (oddzielne prowadzenie przewodu, max. 100 m) pomagają uzyskać stabilny i wiarygodny sygnał płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do współpracy z automatyką palnikową, do nadzoru żółtych płomieni olejowych. Model RAR9(2) jest wersją z uchwytem i prostym kołnierzem, z maksymalną długością przewodu detektora do 100 m.
• Posiada oznaczenie CE (zgodność z normami UE) oraz znak EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie otwierać, nie ingerować i nie modyfikować detektora płomienia.
• Wszelkie czynności związane z montażem, instalacją, okablowaniem, uruchomieniem i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów, zabezpieczyć ją przed przypadkowym ponownym włączeniem oraz upewnić się, że nie jest pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić odpowiednią ochronę przed porażeniem elektrycznym na zaciskach przyłączeniowych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i uporządkowanie okablowania. Nieprawidłowe okablowanie może prowadzić do utraty funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem.
• Po każdej wymianie urządzenia należy sprawdzić, czy przewody są prawidłowo podłączone i solidnie zamocowane.
• Detektora, który został upuszczony lub narażony na uderzenie, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń. Upadek lub wstrząs mogą negatywnie wpłynąć na funkcje bezpieczeństwa.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Przewody wysokiego napięcia zapłonowego należy prowadzić oddzielnie od urządzenia i innych kabli, zachowując możliwie największe odstępy.
• Przewodu detektora nie wolno prowadzić razem z innymi kablami. Pojemność linii zmniejsza wielkość sygnału płomienia; zalecane jest stosowanie oddzielnego przewodu oraz zachowanie dopuszczalnej długości przewodu dla modelu RAR9(2).
• Stopień ochrony urządzenia wynosi IP20. Stopień IP40 zgodnie z DIN EN 60529 można uzyskać przy odpowiednim wykonaniu wprowadzenia kabla, np. z użyciem zestawu AGG09.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. W przeciwnym razie funkcje bezpieczeństwa nie są zapewnione i występuje ryzyko porażenia prądem.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: temperatura od -20°C do +60°C, wilgotność poniżej 95% RH, wysokość instalacji maks. 2000 m n.p.m.
• Urządzenie ma klasę ochronności II. Podłączenie elektryczne należy wykonywać zgodnie z dokumentacją producenta, stosując zaciski śrubowe dla przewodów o przekroju od 0,5 mm² do 1,5 mm².

Pliki do pobrania:
RAR9(2) Karta katalogowa
