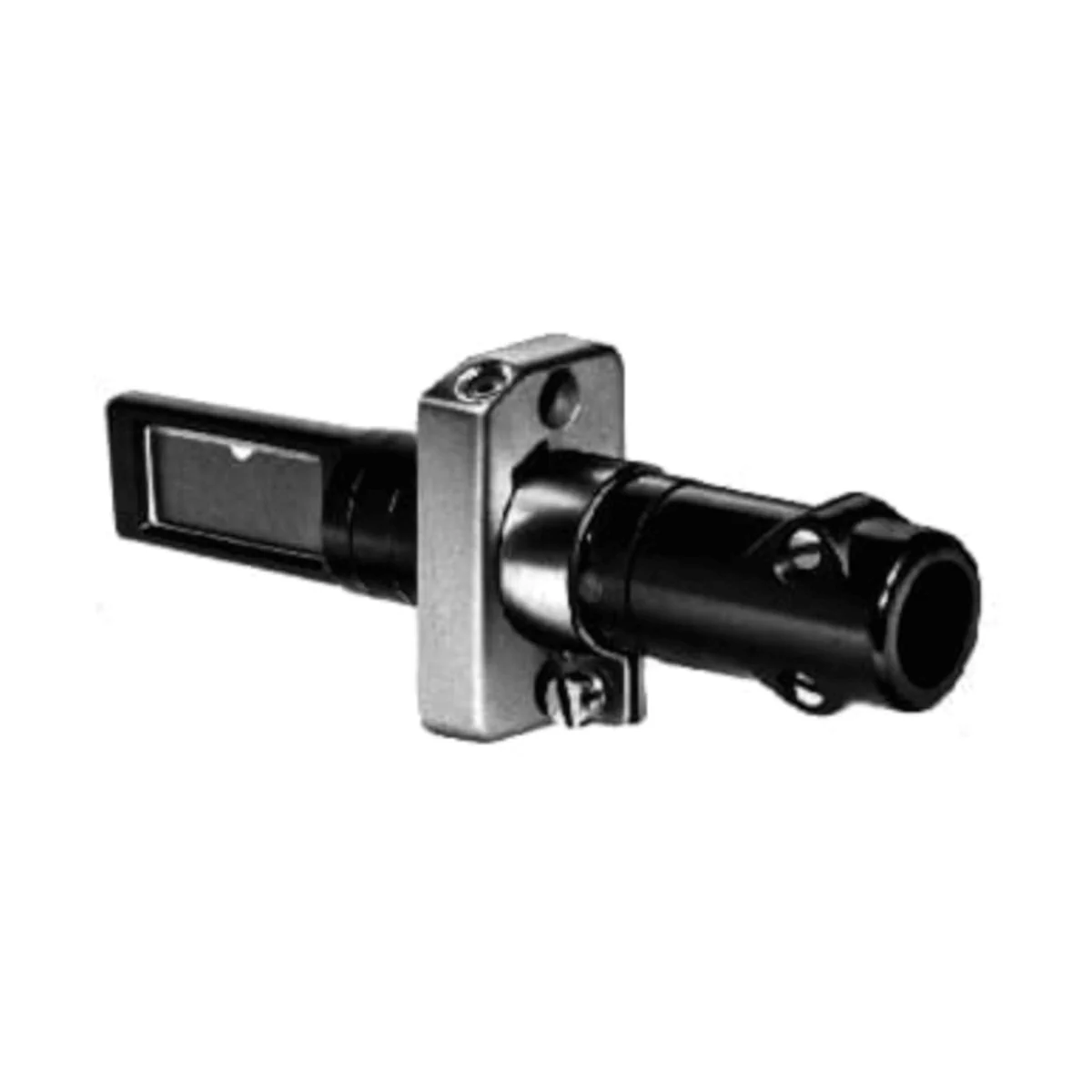

RAR9 Czujnik płomienia fotoelektryczny do sterowników palników olejowych dużej mocy, bez kołnierza i bez obejmy, długość kabla do 100 m - zastępuje RAR7 i RAR8

Siemens RAR9 to detektor płomienia z fotokomórką przeznaczony do pracy z automatyką palnikową, służący do nadzoru żółtego płomienia olejowego. Model RAR9 (nr artykułu BPZ:RAR9) jest wersją dostarczaną bez obejmy (clamp) i bez kołnierza (flange). Detektor współpracuje z wybranymi sterownikami palników, szczególnie w aplikacjach dużej mocy, gdzie wymagany jest stabilny i pewny sygnał płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: RAR9 (BPZ:RAR9)
• Rodzaj: detektor płomienia z fotokomórką (photocell detector)
• Zastosowanie: nadzór żółtego płomienia olejowego
• Element światłoczuły: fotokomórka krzemowa (Silicon)
• Długość przewodu detektora (maks.): 100 m (przewód po stronie instalacji)
• Konstrukcja: obudowa z duroplastu odpornego na pył; fotokomórka pod szkłem ochronnym
• Montaż: pozycja montażowa dowolna

Zastosowanie

RAR9 jest przeznaczony do współpracy wyłącznie w połączeniu ze sterownikami palnika i służy do detekcji promieniowania płomienia olejowego w paśmie widzialnym. Jest przewidziany do pracy ze sterownikami palników typu:

• LAL...
• LAE1...
• LAE10...
• LOK16...
• LFS1.1...

Zasada działania

W detektorze RAR9 do generowania sygnału płomienia wykorzystywane jest promieniowanie olejowego płomienia w widzialnej części widma. Elementem pomiarowym jest fotokomórka, która po oświetleniu wytwarza napięcie DC, wywołujące przepływ prądu do wejścia wzmacniacza sygnału płomienia w sterowniku palnika. Detektor jest więc aktywny. Fotokomórka jest niewrażliwa na promieniowanie podczerwone, dzięki czemu żarzące się elementy komory spalania (np. rozgrzana okładzina) nie generują sygnału płomienia.

Montaż i uruchomienie

• Montaż: detektor jest wsuwany w palnik (w standardowym rozwiązaniu zatrzask/obejma opiera się o metalowy kołnierz palnika); w wersji RAR9 detektor dostarczany jest bez obejmy i kołnierza.
• Prowadzenie przewodów: przewody wysokiego napięcia zapłonu prowadzić oddzielnie od detektora i pozostałego okablowania, zachowując możliwie największe odstępy.
• Kontrola sygnału: intensywność promieniowania na obiekcie sprawdza się poprzez pomiar prądu detektora (wymagane minimalne wartości prądu zależą od zastosowanego sterownika palnika).

Podłączenie elektryczne i okablowanie

• Zaciski przyłączeniowe: zaciski śrubowe dla przewodów o przekroju min. 0,5 mm² i maks. 1,5 mm².
• Przewody linkowe: stosować tulejki, dopasowane do przekroju.
• Przewód detektora: dostarczany przez użytkownika (po stronie instalacji).
• Zalecany typ przewodu: H05VV-F 2 x 0.75 (stosować zgodnie z właściwymi normami aplikacyjnymi).
• Jakość transmisji sygnału: nie prowadzić przewodu detektora razem z innymi kablami; pojemność linii zmniejsza amplitudę sygnału płomienia – zalecany jest oddzielny przewód.
• Maksymalna długość przewodu detektora: 100 m.

Dane techniczne

• Klasa ochronności: II
• Stopień ochrony: IP20 (możliwe IP40 zgodnie z DIN EN 60529 przy odpowiednim wykonaniu wprowadzenia przewodu, np. z zestawem AGG09)
• Pozycja montażu: dowolna
• Masa: ok. 85 g
• Wysokość instalacji: maks. 2000 m n.p.m.
• Warunki pracy: -20...+60 °C, wilgotność < 95% r.h.
• Warunki transportu: -20...+60 °C, wilgotność < 95% r.h.
• Warunki składowania: -20...+60 °C, wilgotność < 95% r.h.

Akcesoria (opcjonalne, zamawiane oddzielnie)

• AGG09: zestaw IP40 do RAR... – element uszczelniający przewód Ø 5...8 mm
• Kołnierz z promieniem: 4 241 8855 0
• Kołnierz prosty: 4 241 8898 0
• Obejma (clamp): 4 199 8806 0

Podsumowanie

Siemens RAR9 to sprawdzony detektor płomienia z krzemową fotokomórką, przeznaczony do nadzoru żółtego płomienia olejowego w instalacjach z automatyką palnikową. Prosta konstrukcja, praca w paśmie widzialnym (bez wpływu promieniowania IR), elastyczne okablowanie po stronie instalacji oraz możliwość rozszerzenia stopnia ochrony (np. z AGG09) czynią go praktycznym wyborem do integracji w urządzeniach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE) wyłącznie do stosowania w połączeniu z automatami palnikowymi przewidzianymi przez producenta.
• Posiada oznaczenie EAC (zgodność na obszarze Euroazjatyckiej Unii Celnej).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Detektor płomienia RAR9 jest przeznaczony do nadzoru żółtych płomieni olejowych i do pracy wyłącznie z kompatybilnymi automatami palnikowymi wskazanymi przez producenta. Nie stosować do innych zastosowań.
• Nie otwierać, nie ingerować i nie modyfikować detektora płomienia.
• Wszelkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym załączeniem i potwierdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić odpowiednią ochronę przed porażeniem elektrycznym na zaciskach przyłączeniowych.
• Po każdym montażu, instalacji, serwisie lub wymianie urządzenia należy sprawdzić poprawność, porządek i pewność połączeń przewodów.
• Detektora, który został upuszczony lub narażony na uderzenie, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń. Upadek lub wstrząs mogą pogorszyć funkcje bezpieczeństwa.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Przewody zapłonu wysokiego napięcia należy prowadzić oddzielnie od urządzenia i innych przewodów, zachowując możliwie największe odstępy.
• Przewodu detektora nie wolno prowadzić razem z innymi kablami. Należy stosować oddzielny przewód, ponieważ pojemność linii zmniejsza wartość sygnału płomienia.
• Należy przestrzegać dopuszczalnej długości przewodu detektora dla modelu RAR9: maksymalnie 100 m.
• Stopień ochrony urządzenia wynosi IP20. Stopień IP40 można uzyskać tylko przy odpowiednim wykonaniu wprowadzenia przewodu, np. z użyciem zestawu AGG09.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Nieprzestrzeganie tych wymagań powoduje utratę funkcji bezpieczeństwa i ryzyko porażenia prądem.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -20 °C do +60 °C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Urządzenie ma klasę ochronności II.
