RDE100.1DHW Regulator pomieszczeniowy, 3 [V] DC (baterie), 5..35 [°C], wyjście 2-stawne, program tygodniowy oraz ręczne przełączanie trybu pracy, automatyczne / ręczne załączanie przygotowania c.w.u.

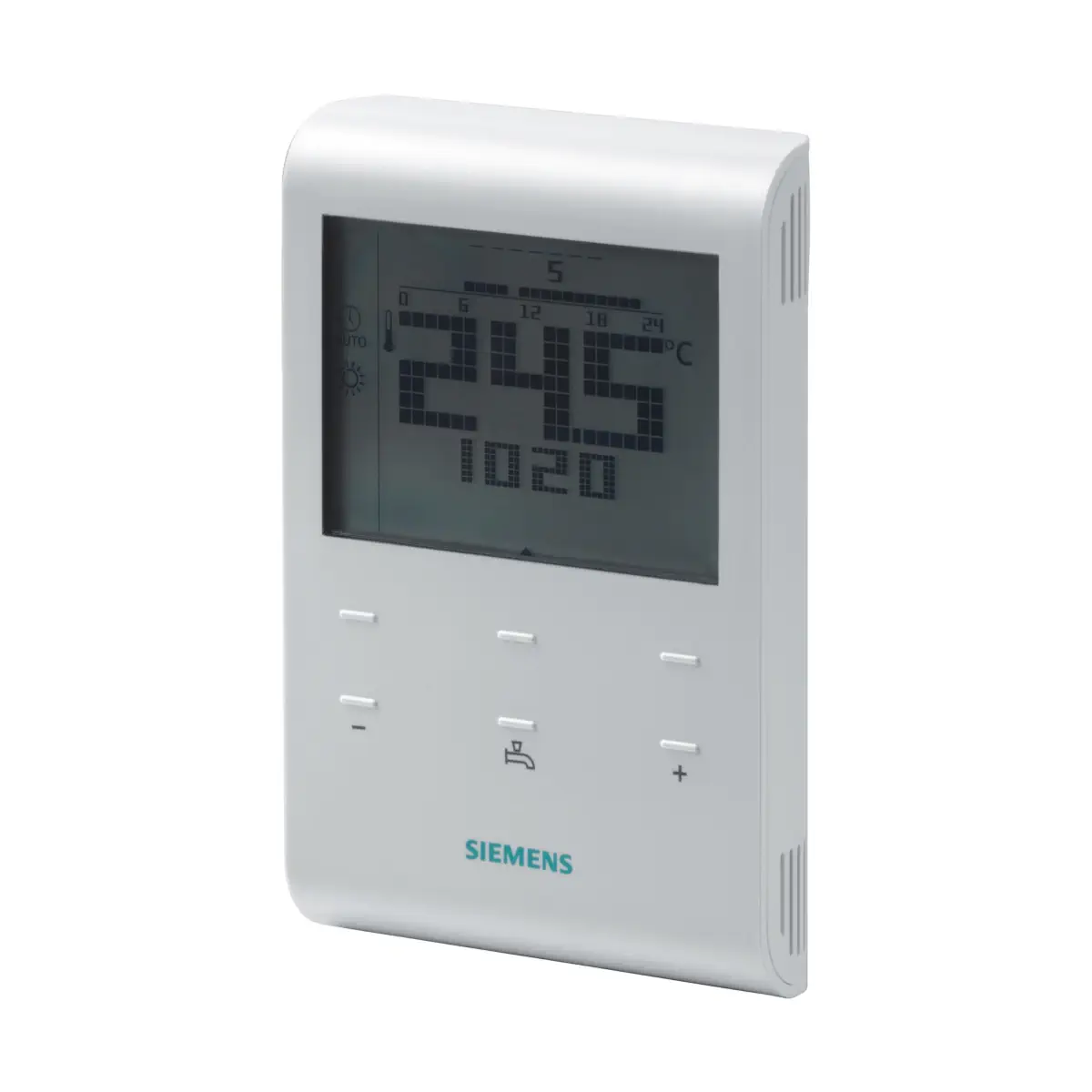

RDE100.1DHW to pomieszczeniowy regulator temperatury Siemens z automatycznym programem czasowym do instalacji grzewczych oraz niezależnym sterowaniem przygotowaniem c.w.u. Regulator realizuje regulację ogrzewania 2-stawną lub TPI (PWM) z wyjściem włącz/wyłącz, oferując tryby pracy Komfort, Ekonomiczny, Automatyczny i Ochrona. Urządzenie jest zasilane bateryjnie 3 V DC (2 × 1,5 V typu AAA), dzięki czemu nie wymaga doprowadzenia zasilania sieciowego do miejsca montażu.

Najważniejsze cechy

• Producent: Siemens
• Model: RDE100.1DHW
• Typ urządzenia: pomieszczeniowy regulator temperatury z programem czasowym i niezależnym sterowaniem c.w.u.
• Regulacja ogrzewania: 2-stawna lub TPI (PWM) – wybór parametrem P78
• Wyjście ogrzewania: włącz/wyłącz
• Sterowanie c.w.u.: niezależne Zał./Auto/Wył. z własnym programem czasowym
• Tryby pracy: Komfort, Ekonomiczny, Automatyczny, Ochrona
• Optymalizacja: optymalizacja załączania i wyłączania (parametry P89 i P90)
• Czujnik temperatury: wbudowany czujnik temperatury w pomieszczeniu
• Program czasowy: nastawiany (poszczególne dni / 7 dni / dni robocze–weekend), krok 15 min
• Dodatkowe funkcje: blokada przycisków dotykowych, blokada wartości zadanych, okresowe uruchamianie pompy
• Zasilanie: 3 V DC (2 baterie alkaliczne 1,5 V typu AAA)

Zastosowanie

RDE100.1DHW przeznaczony jest do regulacji temperatury w pomieszczeniu w instalacjach grzewczych z niezależnie sterowanym przygotowaniem c.w.u. Typowe zastosowania obejmują m.in. apartamenty.

Regulator może sterować m.in.:

• zaworami termicznymi lub strefowymi,
• kotłami gazowymi lub olejowymi,
• wentylatorami, pompami, wymiennikami,
• przepływowymi ogrzewaczami wody,
• małymi wodnymi instalacjami grzewczymi.

Funkcje i działanie

Regulacja temperatury: 2-stawna lub TPI (PWM)

• 2-stawna: załącza/wyłącza ogrzewanie na podstawie porównania temperatury mierzonej z wartością zadaną (histereza zależna od nastawy P78).
• TPI (PWM): okresowo załącza i wyłącza ogrzewanie; częstość i długość impulsu sterującego wynikają z odchyłki między temperaturą zadaną a mierzoną.
• Parametr P78 (zachowanie regulacyjne): 0 = 2-stawne 1,0 K; 1 = 2-stawne 0,3 K; 2 = TPI szybkie; 3 = TPI średnie; 4 = TPI wolne (fabrycznie).
• Uwaga dla TPI szybkie: nie stosować do kotłów olejowych ani siłowników elektromechanicznych.

Program czasowy ogrzewania

• Nastawiany program czasowy: poszczególne dni, 7 dni lub dni robocze / weekend.
• Dokładność czasów przełączania: co 15 minut.
• Ustawienie czasu od 0:00 do 24:00 umożliwia utrzymanie danego trybu przez cały dzień.

Niezależne sterowanie przygotowaniem c.w.u.

• Przygotowanie c.w.u. posiada osobny tryb Zał./Auto/Wył.
• W trybie Auto praca c.w.u. realizowana jest według własnego programu czasowego (krok 15 minut; możliwość ustawienia 0:00–24:00).

Optymalizacja załączania i wyłączania

• Optymalizacja załączania: wcześniejsze uruchomienie ogrzewania, aby przy przejściu z Ekonomicznego na Komfort osiągnąć temperaturę o 0,25 K niższą od wartości zadanej Komfort; maksymalne przesunięcie parametrem P89 (0…24 h, fabrycznie 0 = wyłączone).
• Optymalizacja wyłączania: wcześniejsze wyłączenie ogrzewania, aby przy przejściu z Komfort na Ekonomiczny temperatura była o 0,5 K niższa od wartości zadanej Komfort; maksymalne przesunięcie parametrem P90 (0…6 h, fabrycznie 0 = wyłączone).

Okresowe uruchomienie pompy

• Funkcja dostępna, gdy regulator steruje pompą obiegową lub zaworem.
• Chroni przed zablokowaniem po dłuższym przestoju.
• Aktywacja na 3 minuty codziennie o 12:00 (parametr P12: 0 wył. / 1 zał.).

Dane techniczne

• Zasilanie: 3 V DC (2 baterie alkaliczne 1,5 V typu AAA)
• Wejścia sterujące: Q11-Nx (Com), Q21-Nx (Com), 24…230 V AC, maks. 5(2) A, min. 8 mA
• Wyjście ogrzewania: Q12-Nx (styk NZ) / Q14-Nx (styk NO), 24…230 V AC, maks. 5(2) A, min. 8 mA
• Wyjście c.w.u.: Q22-Nx (styk NZ) / Q24-Nx (styk NO), 24…230 V AC, maks. 5(2) A, min. 8 mA
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej, wyłącznik nadprądowy maks. 10 A (typ B, C lub D)
• Wartości zadane (fabryczne): Komfort 20°C, Ekonomiczny 16°C, Wakacyjny 12°C (zakres 5…35°C)
• Czujnik temperatury (wbudowany): zakres nastaw 5…35°C (Komfort/Ekonomiczny)
• Dokładność czujnika (przy 25°C): < ±0,5 K
• Kalibracja temperatury: ±3,0 K
• Rozdzielczość nastaw i wskazań: 0,5°C
• Warunki pracy: 0…50°C, <95% r.h.
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II
• Zaciski podłączeniowe: 2 × 1,5 mm² lub 1 × 2,5 mm² (min. 0,5 mm²)
• Kolor frontu obudowy: RAL9003
• Waga: 0,167 kg
• Wymiary (S × W × G): 85 × 127 × 21,5 mm

Podłączenie elektryczne (skrót)

• Lx: faza 24…230 V AC
• Nx: neutralny 24…230 V AC
• Y1: zawór ogrzewania lub kocioł wiszący (wyjście ogrzewania)
• Y2: urządzenie przygotowania c.w.u. (wyjście c.w.u.)

Montaż – wskazówki

• Nie montować na półkach, za zasłonami, w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu: około 1,5 m nad podłogą.
• Montaż w miejscu czystym, suchym, nienarażonym na zachlapanie wodą ani bezpośredni wpływ urządzeń chłodniczych czy grzewczych.
• Uwaga: obciążenia większe niż 3 A podłączone do regulatora mogą negatywnie wpływać na zachowanie regulacyjne i dokładność pomiaru temperatury.

Podsumowanie

Siemens RDE100.1DHW to praktyczny regulator pokojowy z programem czasowym, który łączy sterowanie ogrzewaniem (2-stawne lub TPI/PWM) z niezależnym sterowaniem c.w.u.. Zasilanie bateryjne, rozbudowane tryby pracy, funkcje optymalizacji oraz możliwość ustawiania osobnych harmonogramów dla ogrzewania i ciepłej wody czynią go uniwersalnym rozwiązaniem do komfortowego zarządzania instalacją grzewczą.
