RDE410/EH Regulator pomieszczeniowy, 230 [V] AC, 5..35 [°C], wyjście 2-stawne maks. 16 [A], program tygodniowy oraz ręczne przełączanie trybu pracy, wejście dla czujnika podłogowego QAP1030/UFH, opcja ograniczenia temperatury podłogi,

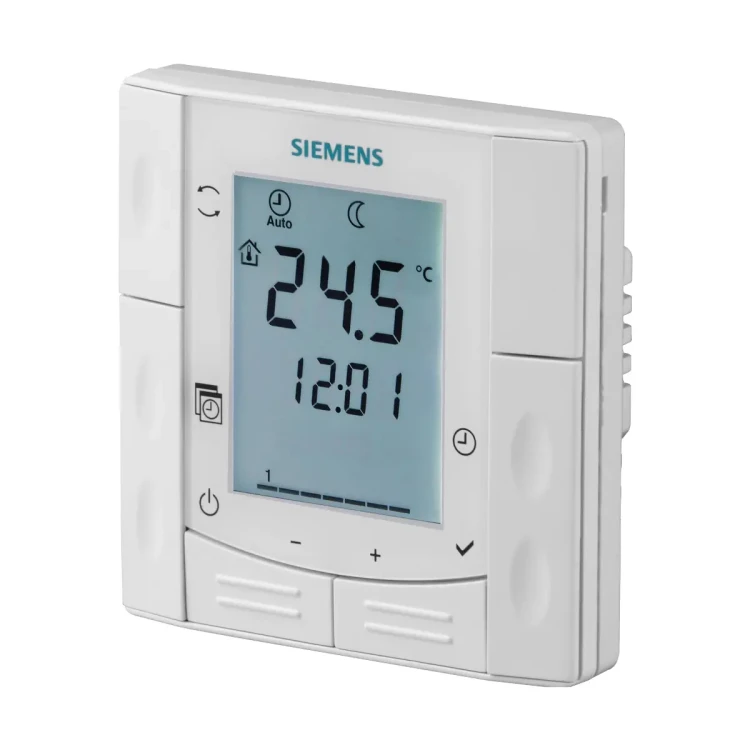

RDE410/EH to pomieszczeniowy regulator temperatury do montażu podtynkowego firmy Siemens, przeznaczony przede wszystkim do sterowania elektrycznym ogrzewaniem podłogowym. Urządzenie zasilane jest z sieci AC 230 V i realizuje sterowanie 2-stawne (ON/OFF) z obciążeniem do 16 A. Model RDE410/EH wyróżnia się trybem AUTO z obsługą do 8 programowalnych, 7‑dniowych programów czasowych do przełączania między trybami Komfort i Ekonomiczny. Regulator współpracuje z wbudowanym czujnikiem oraz opcjonalnym wyniesionym czujnikiem NTC 3k (wejście X1–M), umożliwiając m.in. ograniczenie temperatury podłogi.

Najważniejsze cechy

• Producent: Siemens
• Model: RDE410/EH
• Numer magazynowy: S55770-T333
• Typ: regulator pomieszczeniowy do montażu podtynkowego
• Zasilanie: AC 230 V (+10/‑15%), 50 Hz
• Sterowanie: 2-stawne (ON/OFF)
• Wyjście sterujące: Y1–N1 (NO), 230 V AC
• Maksymalny prąd obciążenia: 16 A (obciążenie rezystancyjne)
• Stopień ochrony obudowy: IP31
• Podświetlenie: ekran LCD z podświetleniem
• Tryby pracy: Komfort, Ekonomiczny, Ochrona oraz AUTO (program czasowy)
• Programy czasowe: do 8 programowalnych, 7-dniowych programów (tylko RDE410/EH)
• Wejście czujnika wyniesionego: NTC 3k (X1–M), zakres 0…70°C, maks. długość przewodu 80 m
• Funkcja ograniczenia temperatury podłogi: z czujnikiem wyniesionym (parametr P51)
• Ograniczenie min./max. nastawy: dla trybu Komfort (P09 / P10)
• Blokada klawiatury: automatyczna lub ręczna (P14)

Zastosowanie

RDE410/EH służy do regulacji temperatury ogrzewania w pomieszczeniach, instalowany głównie w:

• domach, mieszkaniach, apartamentach,
• domach wielorodzinnych z odrębnymi systemami ogrzewania.

Regulator jest dedykowany do elektrycznego ogrzewania podłogowego oraz może sterować m.in.: zaworami termicznymi lub strefowymi, palnikami gazowymi lub olejowymi, pompami oraz grzejnikami (sterowanie ON/OFF).

Tryby pracy i program czasowy (RDE410/EH)

• Komfort: ręczna zmiana nastawy temperatury przyciskami +/–.
• Ekonomiczny: niższa nastawa temperatury (wartość zadana parametrem P11).
• Ochrona: ochrona pomieszczenia przed wychłodzeniem (wartość zadana parametrem P65).
• AUTO: automatyczne przełączanie między trybami Komfort i Ekonomiczny zgodnie z programami czasowymi (do 8 programowalnych, 7‑dniowych harmonogramów).

Regulacja temperatury (ON/OFF)

Regulator mierzy temperaturę czujnikiem (wbudowanym lub wyniesionym – zależnie od konfiguracji) i steruje wyjściem ogrzewania zgodnie z algorytmem ON/OFF. Fabrycznie histereza przełączania wynosi 1 K (parametr P30).

Ogrzewanie podłogowe i ograniczenie temperatury podłogi

• Fabrycznie funkcja ogrzewania podłogowego jest wyłączona i należy ją włączyć parametrem P38.
• Czujnik wyniesiony podłącza się do X1 i M (masa pomiarowa) – pomiar temperatury podłogi.
• Po przekroczeniu ustawionej temperatury ograniczenia (P51) wyjście ogrzewania zostaje wyłączone do czasu spadku temperatury poniżej nastawy ograniczenia.
• Podczas uruchomienia należy wprowadzić moc systemu ogrzewania (w kW) parametrem P45.

Jeśli czujnik wyniesiony ma służyć do regulacji temperatury w pomieszczeniu (bez ograniczania temperatury podłogi), należy ustawić P38 = 1 oraz P51 = Off.

Uwaga eksploatacyjna

W przypadku prądu obciążenia większego niż 10 A, wyniki pomiaru temperatury przez wbudowany czujnik mogą zostać zaburzone przez nagrzewające się elementy. Z tego powodu należy stosować dodatkowy czujnik temperatury podłogi.

Montaż

• Montaż w prostokątnej puszce przyłączeniowej – rozstaw śrub mocujących 60,3 mm (zgodnie z CEE/VDE).
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła oraz w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu: około 1,5 m nad podłogą.

Podłączenie elektryczne (zestaw zacisków)

• L, N: zasilanie 230 V AC
• Y1, N1: wyjście sterujące do elektrycznego ogrzewania, 230 V AC, maks. 16 A
• X1: wejście dla wyniesionego czujnika temperatury
• M: masa pomiarowa dla czujnika

• Zabezpieczenie zewnętrzne linii 230 V: bezpiecznik lub wyłącznik o prądzie nominalnym nieprzekraczającym 16 A (charakterystyka typu B, C lub D).
• Zaciski podłączeniowe: do przewodów 1 × 2,5 mm².

Dane techniczne

• Napięcie zasilania: 230 V AC +10/‑15%
• Częstotliwość: 50 Hz
• Pobór mocy: maks. 4 VA
• Wyjście: Y1–N1 (NO), 230 V AC
• Maksymalna obciążalność wyjścia: 16 A (obciążenie rezystancyjne)
• Histereza przełączania ogrzewania (P30): 1 K (0,5…6 K)
• Wbudowany czujnik temperatury: 0…49°C, dokładność w 25°C: < ±0,5 K, kalibracja: ±3,0 K
• Rozdzielczość wskazań i nastaw: 0,5°C
• Wejście czujnika (X1–M): NTC 3k, 0…70°C, maks. długość przewodu 80 m
• Warunki pracy: 0…50°C, <95% r.h.
• Stopień ochrony: IP31
• Klasa bezpieczeństwa wyrobu: II wg EN 60730-1
• Waga: 0,149 kg
• Kolor obudowy: RAL 9003 (biały)

Współpracujący czujnik (opcjonalny)

• QAP1030/UFH (S55770-S289) – kablowy czujnik temperatury NTC 3k, długość przewodu 4 m

Podsumowanie

Siemens RDE410/EH to podtynkowy regulator ON/OFF z zasilaniem 230 V AC i wyjściem do 16 A, zaprojektowany z myślą o elektrycznym ogrzewaniu podłogowym. Obsługa trybu AUTO z programami tygodniowymi, możliwość współpracy z czujnikiem wyniesionym NTC 3k oraz funkcja ograniczenia temperatury podłogi pozwalają wygodnie utrzymywać komfort cieplny i dopasować pracę ogrzewania do rytmu dnia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i konfigurację regulatora należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi.
• Urządzenie jest zasilane napięciem 230 V AC. Przed demontażem, montażem, podłączeniem lub pracami serwisowymi należy bezwzględnie odłączyć zasilanie.
• Linia zasilania 230 V AC musi być zabezpieczona zewnętrznym bezpiecznikiem lub wyłącznikiem o prądzie znamionowym nieprzekraczającym 16 A. Zalecana charakterystyka zabezpieczenia: typ B, C lub D zgodnie z EN 60898 i EN 60947.
• Maksymalna obciążalność wyjścia sterującego wynosi 16 A przy 230 V AC. Nie przekraczać dopuszczalnego obciążenia urządzenia.
• Okablowanie, zabezpieczenie i uziemienie elektryczne należy wykonać zgodnie z lokalnymi przepisami. Należy dobrać prawidłowe przekroje przewodów zasilających dla regulatora i sterowanego ogrzewania.
• Na zaciskach X1 i M może pojawić się napięcie sieciowe. Z tego powodu czujnik wyniesiony należy podłączyć przed włączeniem zasilania.
• Regulator należy montować wyłącznie w odpowiednim miejscu instalacji podtynkowej. Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Urządzenie ma stopień ochrony IP31. Stosować wyłącznie zgodnie z przeznaczeniem i warunkami środowiskowymi podanymi przez producenta.
• Produkt jest przeznaczony do sterowania elektrycznym ogrzewaniem podłogowym oraz kompatybilnymi urządzeniami wykonawczymi. Podłączenie należy wykonać zgodnie ze schematem połączeń producenta.
• W zastosowaniach z ogrzewaniem podłogowym nie zaleca się używania wyłącznie wbudowanego czujnika temperatury, ponieważ istnieje ryzyko przegrzania podłogi.
• W przypadku prądu obciążenia większego niż 10 A pomiar temperatury przez wbudowany czujnik może być zakłócony przez nagrzewające się elementy. Producent zaleca w takim przypadku stosowanie dodatkowego czujnika temperatury podłogi.
• Przy uruchomieniu instalacji ogrzewania podłogowego należy obowiązkowo wprowadzić moc systemu grzewczego w parametrze P45 oraz prawidłowo ustawić ograniczenie temperatury podłogi w parametrze P51 zgodnie z wymaganiami instalacji.
• Jeśli parametr P65 zostanie ustawiony na Off, tryb Ochrona nie będzie aktywny, co może spowodować ryzyko wychłodzenia pomieszczenia lub zamarznięcia instalacji.
