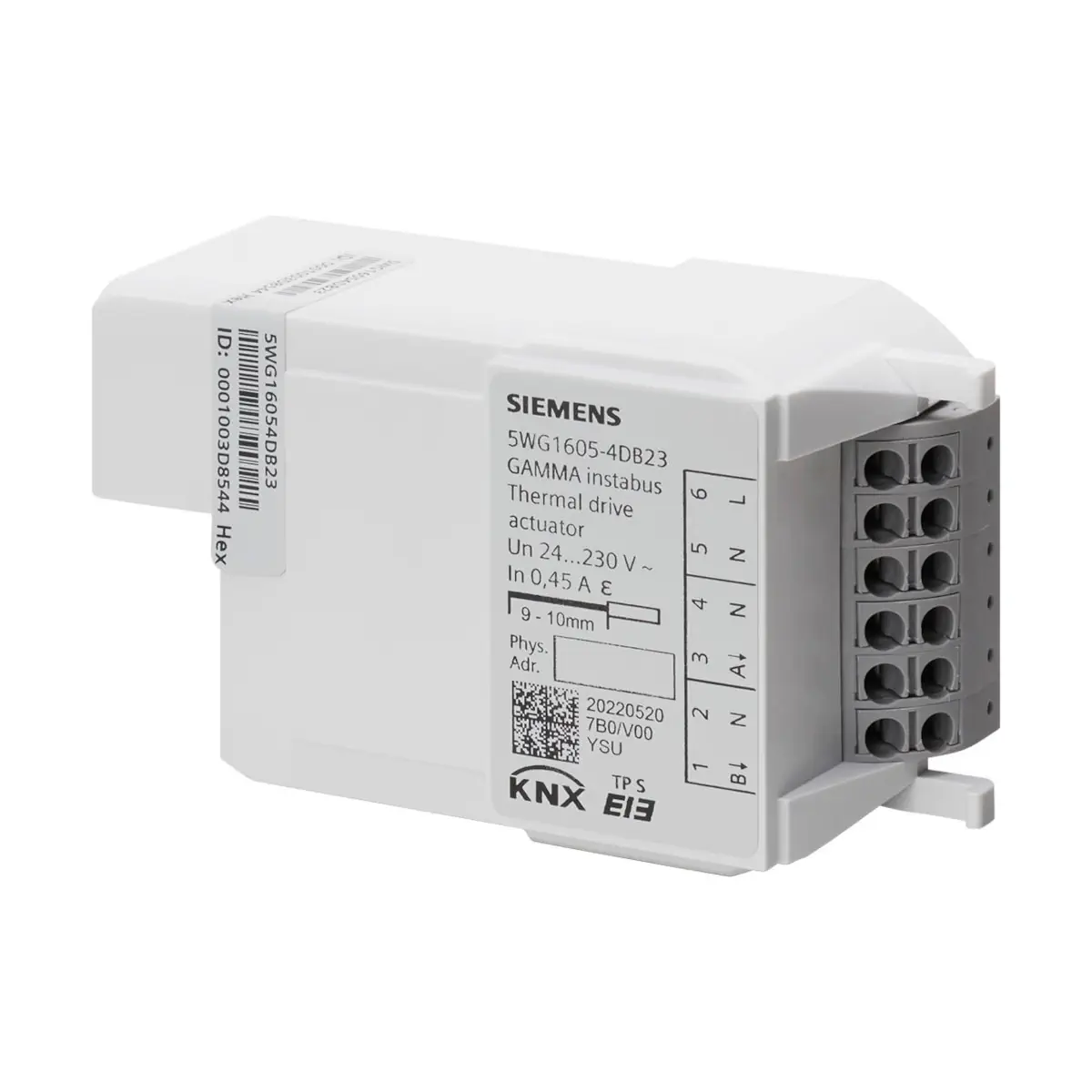

RL 605D23 Aktor grzewczy, 2 x AC 24...230 V do siłowników elektrotermicznych

RL 605D23 to siłownik termiczny KNX (aktor do siłowników elektrotermicznych) przeznaczony do sterowania zaworami w wodnych systemach ogrzewania lub chłodzenia. Urządzenie posiada 2 półprzewodnikowe wyjścia, które umożliwiają ciche (bezgłośne) przełączanie siłowników zasilanych AC 24 V lub AC 230 V. Elektronika jest zasilana bezpośrednio z magistrali KNX (brak potrzeby dodatkowego zasilacza urządzenia).

Najważniejsze cechy

• Producent: Siemens
• Model: RL 605D23
• Numer zamówieniowy: 5WG1605-4DB23
• System: KNX (GAMMA instabus)
• Funkcja: sterowanie siłownikami elektrotermicznymi w instalacjach wodnych (ogrzewanie/chłodzenie)
• Liczba wyjść: 2 (przełączniki półprzewodnikowe)
• Napięcie przełączania wyjść: AC 24…230 V, 50/60 Hz
• Cicha praca: półprzewodnikowe wyjścia do bezgłośnego sterowania
• Obsługiwane siłowniki: siłowniki zamknięte bez zasilania oraz otwarte bez zasilania (kierunek sterowania zaworem ustawiany parametrami)
• Wbudowane regulatory: do 2 wewnętrznych regulatorów temperatury pomieszczenia (zgodnie z liczbą wyjść zaworu)
• Zaciski: bezobsługowe (sprężynowe) do łączenia i zapętlania przewodów
• Montaż: do zabudowy w AP 118 / AP 641 lub w obudowie na szynę DIN M 590 (zamawianej oddzielnie)
• Diagnostyka: wykrywanie przeciążenia i zwarcia na wyjściach, sygnalizacja przez magistralę KNX

Zastosowanie

Siemens RL 605D23 służy do sterowania siłownikami elektrotermicznymi w automatyce budynków. Sterowanie odbywa się przez KNX. Dzięki 2 wyjściom półprzewodnikowym możliwe jest ciche sterowanie kilkoma siłownikami na kanał lub urządzenie (zależnie od ich poboru prądu).

Funkcje i działanie

Sterowanie wyjściami (1-bit / 8-bit)

• Wyjścia mogą być sterowane poleceniami WŁ./WYŁ. (1 bit) – telegramy są konwertowane bezpośrednio na wyjściu.
• Polecenia pozycjonowania (1 bajt, %) są przeliczane na sterowanie siłowników elektrotermicznych poprzez PWM lub poprzez ocenę wartości granicznych (otwarcie/zamknięcie zaworu).

Monitorowanie wartości sterującej i tryb awaryjny

• Jeśli polecenia pozycjonowania nie zostaną odebrane w konfigurowalnym czasie, aktywowany jest tryb awaryjny z konfigurowalnym zachowaniem domyślnym oraz wysyłany jest status błędu.
• Dla trybu letniego i zimowego można ustawić różne domyślne ciągłe wartości sterowania (%) w trybie normalnym.

Ograniczanie wartości (1 bajt)

• Możliwość ograniczenia wartości sterującej do minimum i maksimum (%).
• Możliwość wymuszenia zachowania zaworu na podstawie progów: zawsze zamknięty poniżej progu lub zawsze otwarty powyżej progu.

Płukanie zaworów

• Ręczne płukanie: start (na ustawiony czas) / stop przez obiekt 1-bitowy.
• Automatyczne płukanie: cyklicznie (w tygodniach) lub zależnie od zapotrzebowania, gdy wartość kontrolna pozostaje poniżej wartości granicznej; płukanie jest ponownie aktywowane przy wartości kontrolnej 0%.

Liczniki i sygnalizacja progów

• Licznik godzin pracy (różne metody oceny, m.in. gdy na wyjściu jest napięcie lub gdy wartość sterująca przekracza próg); po przekroczeniu progu możliwy komunikat na KNX.
• Zliczanie cykli przełączania; po przekroczeniu progu możliwy komunikat na KNX.

Zastąpienia (override) i logika

• Do 6 bloków nadpisywania na kanał (np. blokada, sterowanie wymuszone, wymuszone położenie, tryb serwisowy i ustawienia użytkownika) z indywidualnym priorytetowaniem.
• 6 niezależnych bloków logicznych: AND, OR, XOR, TRIGGER, LOCK.

Regulatory wewnętrzne i współpraca z systemem

• Urządzenie zawiera do 2 wewnętrznych regulatorów temperatury pomieszczenia, które mogą być:
  • przypisane wewnętrznie bezpośrednio do wyjść zaworów (bez zewnętrznej komunikacji magistralowej), lub
  • użyte jako niezależne bloki funkcyjne, przekazujące wartości sterujące przez obiekty komunikacyjne do zewnętrznych aktuatorów.
• Wymagania grzania/chłodzenia mogą być wyznaczane na podstawie przypisanych wartości sterujących i używane do sterowania systemem nadrzędnym (zgodnie z konfiguracją).
• Największa lub ważona wartość sterująca może być obliczana wewnętrznie i wysyłana jako 1-bajtowa wartość do systemu głównego przez KNX.
• Sterowanie pompą: dostępne są dwa elementy sterujące (np. osobno dla grzania i chłodzenia) do pracy zależnej od zapotrzebowania; dostępne jest również zabezpieczenie przed zablokowaniem pompy, jeśli nie była włączana przez dłuższy czas.

Ustawienia fabryczne i uruchomienie

• W ustawieniach fabrycznych funkcje transferu wartości sterujących dla „przełączania wartości sterującej (1 bit)” oraz „ciągłej wartości sterującej (8 bit)” są przypisane do funkcji placu budowy dla wszystkich kanałów.
• Funkcja placu budowy umożliwia przesyłanie wartości sterujących i sterowanie siłownikami za pomocą odpowiedniego przycisku magistrali, nawet jeśli urządzenie nie zostało jeszcze uruchomione w ETS.

Diagnostyka: przeciążenie i zwarcie

• Wykrywanie przeciążenia lub zwarcia na wyjściach zaworu.
• Procedura diagnostyczna na wyjściach obu kanałów trwa ok. 60 s.
• Diagnostyka uruchamiana:
  • automatycznie po wykryciu usterki (przeciążenia), lub
  • poleceniem przez obiekt komunikacyjny (start diagnostyki kanałów A/B).
• Możliwe raportowanie przez KNX:
  • przeciążenia/zwarcia dla pojedynczego kanału,
  • przeciążenia całkowitego urządzenia (przekroczenie prądu całkowitego).

Podłączenie i montaż

• Połączenie KNX: listwa zaciskowa magistrali; urządzenie zasilane z magistrali KNX DC 24 V.
• Zaciski przyłączeniowe: bezobsługowe do przewodów:
  • litych i cienkodrutowych: 0,5…2,5 mm²,
  • wielodrutowych: 2,5 mm²,
  • przewody skręcone i drobnożyłowe mogą być podłączane bez tulejek.
• Montaż urządzenia: w skrzynce modułowej automatyki AP 118, w skrzynce automatyki pokojowej AP 641 lub w obudowie na szynę DIN M 590 (do zamówienia oddzielnie).
• Uwaga instalacyjna: wspólne napięcie zasilania dla wszystkich kanałów jest doprowadzane do zacisków L1 i N; każdy kanał wyjściowy ma własny zacisk uziemienia. Przewody neutralne wyjść mogą być używane wyłącznie do podłączania siłowników elektrotermicznych.

Dane techniczne

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu KNX: 10 mA
• Utrata mocy KNX: 0,24 W
• Liczba wyjść: 2
• Napięcie przełączania: AC 24…230 V, 50/60 Hz
• Prąd znamionowy na kanał: 0,45 A
• Maks. prąd rozruchowy (2 s): 2,75 A
• Maks. prąd rozruchowy (2 min): 0,75 A
• Liczba siłowników na kanał/urządzenie (24 V): 2
• Liczba siłowników na kanał/urządzenie (230 V): 5
• Maks. strata mocy urządzenia przy znamionowej mocy wyjściowej: 0,84 W
• Materiał obudowy: tworzywo sztuczne
• Masa: 47 g
• Obciążenie ogniowe: 1 MJ
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Ocena środowiskowa: EN 60721-3-3, klasa 3k5
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: III
• Stopień ochrony obudowy: IP20 (po zainstalowaniu w AP 118 / AP 641)
• Klasa regulatora temperatury: VIII
• Efektywność energetyczna: 5%
• Wymiary (S × W × G): 47,8 × 86,5 × 36,2 mm

Wymagane oprogramowanie i akcesoria

• ETS: ETS 5 lub wyższy
• Akcesoria (opcjonalnie):
  • AP 118 – 5WG1118-4AB01
  • AP 641 – 5WG1641-3AB01
  • Obudowa na szynę DIN M 590 – 5WG1590-8AB01

Podsumowanie

Siemens RL 605D23 to 2-kanałowy siłownik termiczny KNX z półprzewodnikowymi wyjściami AC 24…230 V, zaprojektowany do cichego i elastycznego sterowania siłownikami elektrotermicznymi w instalacjach wodnych HVAC. Wbudowane funkcje ETS (m.in. regulatory, płukanie zaworów, liczniki, nadpisywania i logika) oraz diagnostyka przeciążenia/zwarcia czynią go kompletnym elementem automatyki budynkowej dla sterowania ogrzewaniem i chłodzeniem w standardzie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: siłownik termiczny Siemens RL 605D23, 2 x AC 24...230 V.
• Posiada oznaczenie CE.
• Urządzenie spełnia wymagania EN 50428 w zakresie bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC).
• Magistrala KNX pracuje jako obwód SELV 24 V DC.
• Oznaczenia i zgodności wymienione w dokumentacji: KNX, EAC, RCM, WEEE, China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako urządzenie elektroniczne zgodnie z Dyrektywą Europejską oraz lokalnymi przepisami. Do usuwania urządzenia należy używać wyłącznie wyznaczonych kanałów zbiórki.
• Urządzenie jest przeznaczone wyłącznie do montażu w skrzynce modułu automatyki AP 118, w skrzynce automatyki pokojowej AP 641 lub w obudowie na szynę DIN M 590.
• Urządzenie należy instalować wyłącznie w suchych pomieszczeniach lub w przeznaczonej do tego obudowie na szynę DIN, zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie wyłącznie przez certyfikowanego lub wykwalifikowanego elektryka. Do instalacji wymagana jest specjalistyczna wiedza elektryczna.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy może stwarzać zagrożenie porażenia prądem i ryzyko uszkodzenia produktu.
• Ryzyko porażenia prądem elektrycznym. Przed rozpoczęciem montażu, podłączenia, diagnostyki lub usuwania usterek należy odłączyć zasilanie.
• Urządzenie nie służy do odłączania zasilania. Napięcie może być obecne na wyjściach nawet wtedy, gdy urządzenie jest wyłączone, dlatego podczas pracy z podłączonymi odbiornikami należy zawsze odłączać urządzenie od zasilania za pomocą bezpiecznika.
• Każdą fazę należy zabezpieczyć wyłącznikiem ochronnym linii B16.
• Należy używać wyłącznie konwencjonalnych transformatorów zgodnych z odpowiednimi normami i wyposażonych w bezpiecznik termiczny.
• Usterki związane z przeciążeniem lub zwarciem mogą być usuwane wyłącznie przez wykwalifikowanych elektryków przy wyłączonym napięciu AC.
• Urządzenie wykrywa przeciążenie i zwarcie na wyjściach zaworu. W razie awarii należy ustalić przyczynę wyłączenia, wyłączyć zasilanie, usunąć zwarcie lub przeciążenie, wymienić uszkodzone siłowniki, sprawdzić i w razie potrzeby zmniejszyć liczbę podłączonych siłowników, a następnie ponownie włączyć zasilanie.
• Przy trwałym zwarciu na kanale nie należy wielokrotnie uruchamiać procedury diagnostycznej, ponieważ może to doprowadzić do uszkodzenia urządzenia. Przed rozpoczęciem diagnostyki należy usunąć błąd zwarcia.
• Do wyjść urządzenia wolno podłączać wyłącznie siłowniki elektrotermiczne zgodne z parametrami produktu.
• Napięcie przełączania wyjść: AC 24...230 V, 50–60 Hz. Prąd znamionowy na kanał: 0,45 A. Maksymalny prąd rozruchowy: 2,75 A przez 2 s oraz 0,75 A przez 2 min.
• Należy przestrzegać dopuszczalnej liczby siłowników: maksymalnie 2 siłowniki 24 V na kanał lub urządzenie oraz maksymalnie 5 siłowników 230 V na kanał lub urządzenie, zgodnie z dokumentacją producenta i poborem prądu odbiorników.
• Wspólne napięcie zasilania dla wszystkich kanałów należy doprowadzić do zacisków L1 i N. Przewody neutralne wyjść mogą być używane wyłącznie do podłączania siłowników elektrotermicznych.
• Podłączenie przewodów należy wykonywać zgodnie z dokumentacją producenta i oznaczeniami zacisków. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Dopuszczalne warunki pracy: temperatura otoczenia od -5°C do +45°C, wilgotność względna 5%...95% bez kondensacji.
• Stopień ochrony obudowy: IP20 po zainstalowaniu w AP 118 / AP 641. Produkt nie jest przeznaczony do użytkowania bez właściwej obudowy montażowej.
• Przed bardzo długim naciśnięciem przycisku programowania należy upewnić się, że reset jest zamierzony, ponieważ przywrócenie ustawień fabrycznych usuwa wszystkie zapisane parametry i ustawienia.
• Po przywróceniu napięcia magistrali należy odczekać kilka sekund przed naciśnięciem przycisku programowania.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym biurem sprzedaży lub wsparciem producenta.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz właściwych lokalnych przepisów instalacyjnych i eksploatacyjnych.
