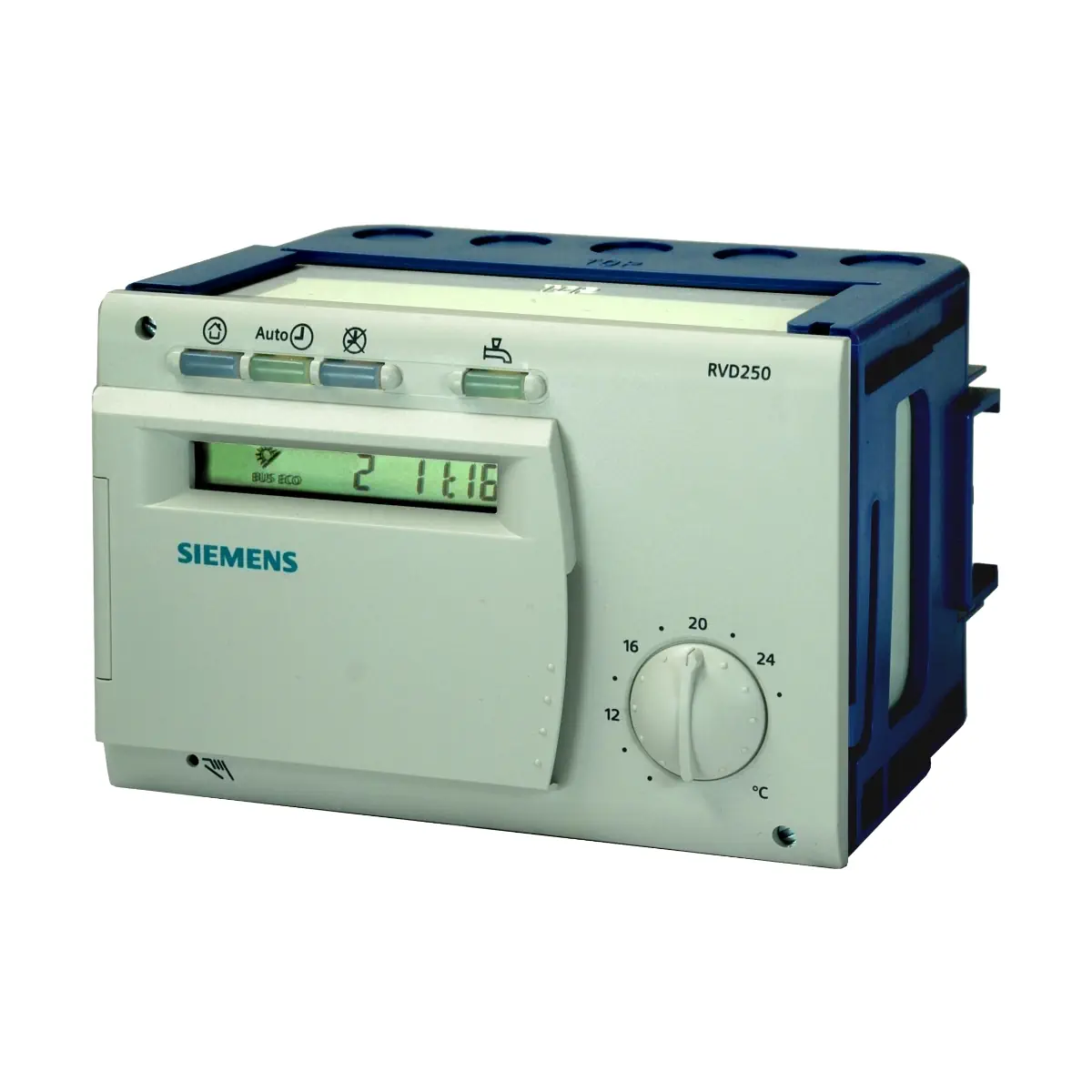

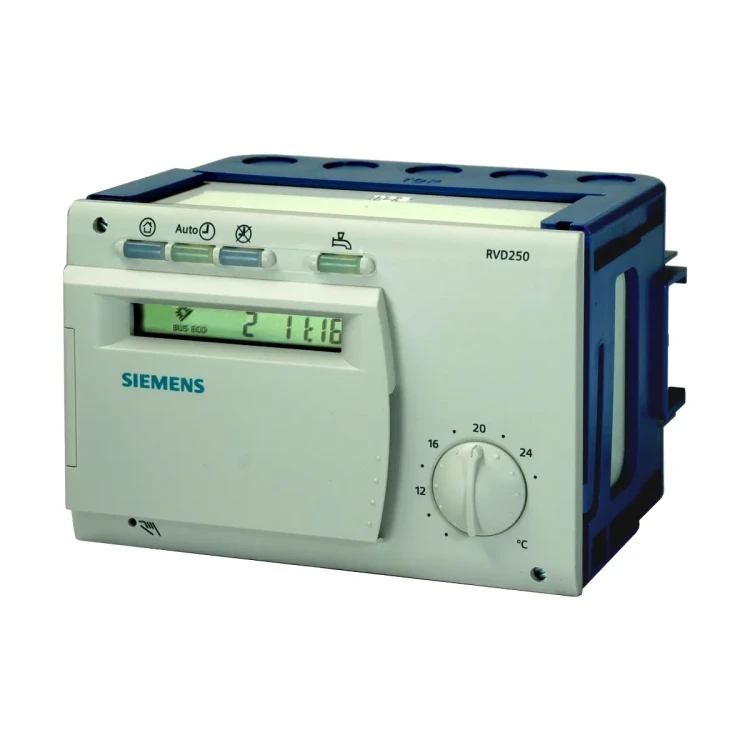

RVD250-A Regulator ciepłowniczy 2-funkcyjnych węzłów cieplnych współpracujący z nadrzędnym systemem sterowania M-bus lub LPB, z podstawą montażową, zegar cyfrowy, możliwość ograniczenia przepływu lub mocy poprzez sygnał z ciepłomierza

RVD250-A to wielofunkcyjny regulator ciepłowniczy firmy Siemens, przeznaczony do instalacji i węzłów ciepłowniczych dla jednego obiegu grzewczego oraz przygotowania c.w.u. w układach przepływowych lub zasobnikowych. Urządzenie posiada 28 zaprogramowanych typów instalacji oraz umożliwia komunikację poprzez magistralę LPB i M-bus. Zasilanie: AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: RVD250-A
• Symbol magazynowy: S55370-C125
• Typ urządzenia: regulator ciepłowniczy do 1 obiegu grzewczego i c.w.u.
• Zasilanie: AC 230 V (+10 / −15%), 50 Hz
• 28 zaprogramowanych typów instalacji (wybór przy uruchomieniu – automatyczna aktywacja wymaganych funkcji i nastaw)
• Komunikacja: LPB (Local Process Bus) oraz M-bus
• Regulacja obiegu grzewczego: m.in. regulacja pogodowa temperatury zasilania; zawór mieszający z siłownikiem 3-stawnym
• Przygotowanie c.w.u.: zasobnikowe (różne układy) oraz bezpośrednie z wymiennikiem ciepła; możliwa obsługa zanurzeniowej grzałki elektrycznej lub kolektora słonecznego (zależnie od typu instalacji)
• Programy czasowe: niezależne dla ogrzewania i c.w.u.; zegar roczny z automatycznym przełączaniem czasu letniego/zimowego
• Ochrony i diagnostyka: ochrona przed zamarzaniem (budynek/instalacja/c.w.u.), test przekaźników i czujników
• Wyjście PWM dla pomp z regulacją prędkości pracy

Zastosowanie

RVD250-A jest przeznaczony do stosowania w instalacjach i węzłach ciepłowniczych, m.in. w:

• autonomicznych grupach grzewczych z własnym systemem przygotowania c.w.u., z przyłączem do węzła miejskiej sieci ciepłowniczej,
• połączonych instalacjach składających się z szeregu grup grzewczych (każda: 1 obieg grzewczy + przygotowanie c.w.u.), przeznaczonych do węzłów cieplnych miejskiej sieci ciepłowniczej.

Typowe obiekty i instalacje:

• Budynki: mieszkalne i użytkowe z własnym przyłączem do sieci ciepłowniczej oraz systemem przygotowania c.w.u.
• Ogrzewanie: instalacje grzejnikowe, konwektorowe, podłogowe, sufitowe lub promiennikowe.
• c.w.u.: zasobnik lub układ przepływowy; wspólne lub osobne wymienniki ciepła dla ogrzewania i c.w.u.

Funkcje i działanie

Regulacja obiegu grzewczego

• Regulacja pogodowa temperatury zasilania (zależnie od temperatury zewnętrznej) – zawór mieszający z siłownikiem 3-stawnym.
• Regulacja pogodowa z wpływem temperatury w pomieszczeniu – zawór mieszający z siłownikiem 3-stawnym.
• Regulacja temperatury zasilania w funkcji temperatury w pomieszczeniu – zawór mieszający z siłownikiem 3-stawnym.
• Optymalizacja (włączenie/podgrzewanie/wyłączenie) oraz szybkie obniżenie temperatury (funkcja może być wyłączona).
• Automatyczna granica ogrzewania (ECO) – sterowanie zależnie od zapotrzebowania (wymaga czujnika temperatury zewnętrznej; funkcję można wyłączyć).
• Ograniczenie maksymalnej prędkości wzrostu wartości zadanej temperatury zasilania oraz alarm zasilania (po przekroczeniu ustawionego czasu poza dopuszczalnym zakresem).
• Ochrona przed zamarzaniem dla budynku i instalacji (dla instalacji: z czujnikiem temperatury zewnętrznej lub bez; funkcję można wyłączyć).
• Okresowe uruchamianie pomp i zaworów raz na tydzień przez 30 s (antyblokada).
• Ograniczenie maksymalnej różnicy temperatur powrotu (DRT).

Przygotowanie c.w.u.

• Obsługa przygotowania c.w.u. w układach zasobnikowych (w tym zasobnik ze stratyfikacją) oraz bezpośrednio z własnego wymiennika ciepła (zależnie od typu instalacji).
• Możliwe sterowanie elementami instalacji c.w.u., takimi jak pompy, zawory oraz funkcje związane z zanurzeniową grzałką elektryczną lub kolektorem słonecznym (zależnie od typu przygotowania c.w.u.).
• Priorytet c.w.u.: do wyboru tryb bezwzględny, adaptacyjny lub równoległy.
• Ochrona przed zamarzaniem c.w.u. – utrzymywana minimalna temperatura 5°C.
• Funkcja legionella – okresowe podgrzewanie c.w.u. w celu ochrony przed występowaniem bakterii Legionella.
• Ochrona przed wychłodzeniem przyłącza sieci w układach przepływowych (okresowe podgrzewanie strony pierwotnej wymiennika ciepła).

Tryby pracy i programy czasowe

• Praca automatyczna: ogrzewanie wg programu czasowego; aktywna funkcja ECO i zadajnik pomieszczeniowy.
• Praca ciągła: ogrzewanie bez programu czasowego; wartość zadana ustawiana pokrętłem.
• Czuwanie: ogrzewanie wyłączone, aktywna ochrona przed zamarzaniem.
• Automatyczne przygotowanie c.w.u. (niezależne od trybu pracy obiegu grzewczego).
• Praca ręczna: brak regulacji; pracują pompy cyrkulacyjne.
• Tygodniowe programy czasowe: do 3 okresów ogrzewania na każdy dzień + drugi program tygodniowy dla ładowania c.w.u.
• Zegar roczny (365 dni): automatyczne przełączanie lato/zima oraz do 8 okresów wakacyjnych.

Komunikacja i współpraca z urządzeniami

• LPB: komunikacja 2-przewodowa (przewody nie są zamienne).
• M-bus: komunikacja 2-przewodowa (przewody są zamienne).
• PPS (urządzenia pomieszczeniowe): podłączenie 2-przewodowe (przewody są zamienne); współpraca m.in. z QAA50.110/101 oraz QAW70.
• Regulator automatycznie rozpoznaje użyty typ czujnika (dla czujników temperatury wskazanych do współpracy).
• Można stosować siłowniki elektryczne i elektrohydrauliczne Siemens sterowane sygnałem 3-stawnym na napięcie 24…230 V AC.

Wejścia / wyjścia

• Wejścia czujników (B…): dla czujników temperatury z elementem pomiarowym LG-Ni 1000 (np. QAD22, QAE212.., QAP21.3, QAP21.2) oraz czujników temperatury zewnętrznej (np. QAC22 – LG-Ni 1000, QAC32 – NTC 575).
• Wejście binarne (H5): 12 V DC (styk rozwarty), 3 mA DC (styk zwarty), rezystancja styku R ≤ 80 Ω.
• Wejścia analogowe (U…): 0…10 V DC, rezystancja wejściowa R > 100 kΩ (np. do czujników ciśnienia 0…10 V DC, takich jak QBE2002..).
• Wyjścia przekaźnikowe: przełączane napięcie znamionowe 24…230 V AC; maks. obciążalność przy sterowaniu zaworem mieszającym 15 VA.
• Wyjście PWM: 12 V (stan jałowy), rezystancja wewnętrzna 1220 Ω, częstotliwość 2400 Hz.

Dane techniczne

• Napięcie zasilające: AC 230 V (+10 / −15%)
• Częstotliwość: 50 Hz
• Pobór mocy (bez obciążenia zewnętrznego): maks. 5,5 VA
• Zalecane zabezpieczenie zasilania: bezpiecznik topikowy zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898)
• Stopień ochrony: IP40 (prawidłowo zamontowany)
• Klasa bezpieczeństwa: II wg IEC/EN 60730 (prawidłowo zamontowany)
• Klasyfikacja wg EN 60730: klasa oprogramowania A; tryb pracy typ 1B
• Podtrzymanie zegara: 12 h
• Warunki pracy: −5…+50°C; wilgotność < 95% r.h. (bez kondensacji)
• Maks. wysokość instalacji: 3000 m n.p.m.
• Masa (netto): 0,85 kg
• Kolor: moduł regulatora jasnoszary (RAL 7035), podstawka niebieska (RAL 5014)
• Klasa (Ecodesign): VI; zysk efektywności: 4,0% (aplikacja z czujnikiem temperatury w pomieszczeniu, czujnikiem temperatury zewnętrznej i sterowaniem ciągłym)

Budowa i obsługa

• Regulator składa się z podstawki oraz modułu regulatora (mocowanie do podstawki za pomocą 2 śrub).
• W module regulatora znajdują się układy elektroniczne, układ zasilający oraz 10 przekaźników.
• Panel frontowy: podświetlany wyświetlacz LCD oraz elementy obsługowe (m.in. przyciski trybu pracy, sterowanie ręczne, przygotowanie c.w.u., przyciski zmiany wartości oraz pokrętło nastawy temperatury w pomieszczeniu).
• Zmiana parametrów i odczyt wartości odbywają się w liniach operacyjnych (wybór linii i zmiana wartości: dedykowane przyciski).

Montaż i podłączenie

• Sposoby montażu: na ścianie, na szynie montażowej, montaż wpuszczany (np. drzwi szafy / pulpit sterowniczy).
• Miejsce montażu: pulpity sterownicze, szafy sterownicze, węzły kompaktowe lub pomieszczenia techniczne; niedopuszczalny montaż w miejscach mokrych lub wilgotnych.
• Rozmieszczenie zacisków: obwody niskonapięciowe (czujniki i magistrala PPS) – u góry obudowy; zasilanie (siłowniki i pompy) – na dole obudowy.
• Wymiary panelu (front): 144 × 96 mm
• Głębokość zabudowy: 108,5 mm
• Otwór montażowy (wycięcie): 138(+1) × 92(+0,8) mm

Podsumowanie

Siemens RVD250-A to uniwersalny regulator do węzłów i instalacji ciepłowniczych, łączący sterowanie jednym obiegiem grzewczym oraz przygotowaniem c.w.u. z rozbudowanymi funkcjami optymalizacji, ochrony i diagnostyki. Dzięki 28 typom instalacji, wyjściu PWM dla pomp oraz komunikacji LPB i M-bus, RVD250-A stanowi elastyczną bazę dla nowoczesnej automatyki węzła cieplnego.
