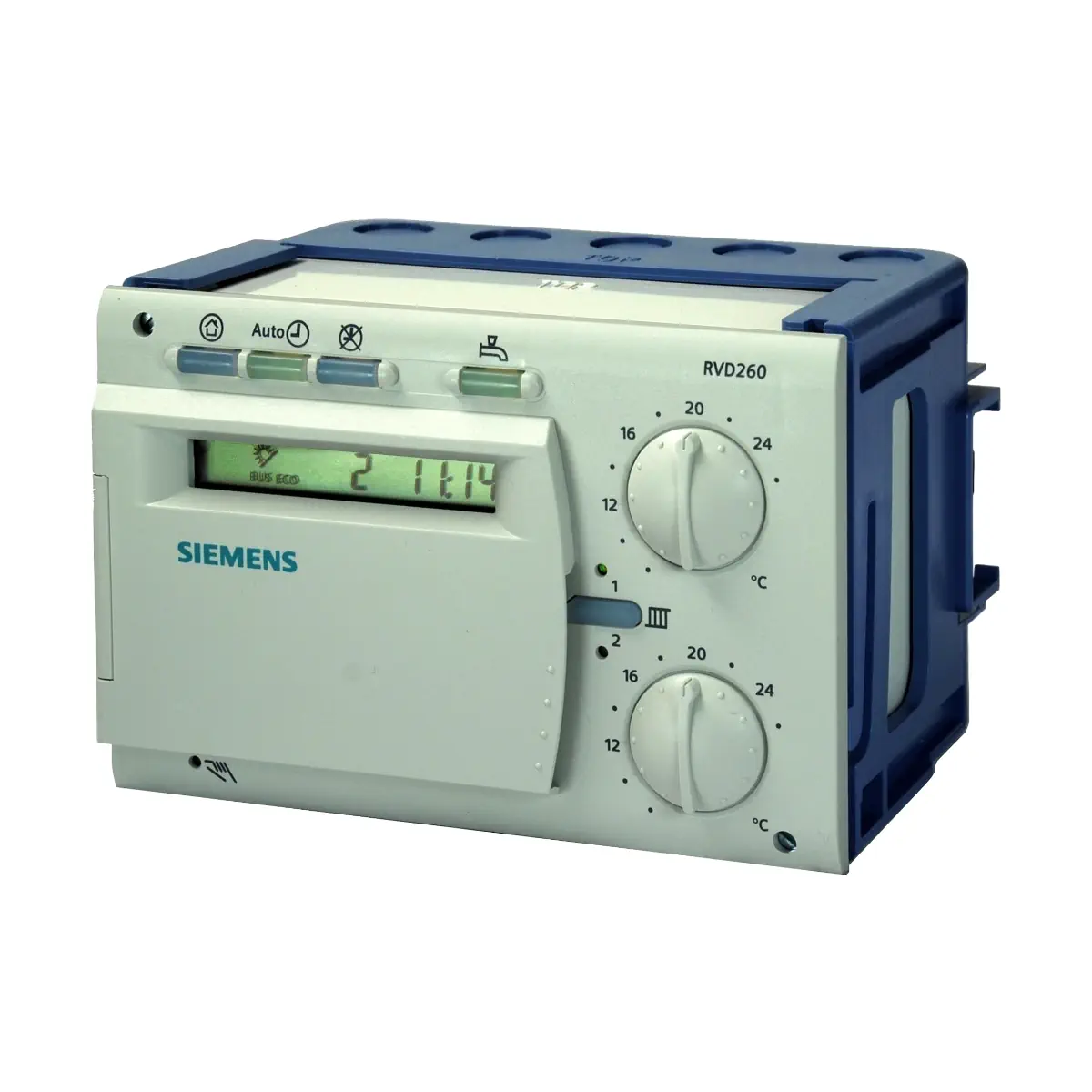

RVD260-A Regulator ciepłowniczy 2-funkcyjnych węzłów cieplnych współpracujący z nadrzędnym systemem sterowania M-bus lub LPB, z podstawą montażową, zegar cyfrowy, możliwość ograniczenia przepływu lub mocy poprzez sygnał z ciepłomierza

RVD260-A to wielofunkcyjny regulator ciepłowniczy firmy Siemens do pracy w instalacjach i węzłach ciepłowniczych, przeznaczony do obsługi dwóch obiegów grzewczych oraz przygotowania c.w.u. (układ przepływowy lub zasobnikowy). Urządzenie oferuje 14 zaprogramowanych typów instalacji oraz komunikację poprzez magistralę LPB i M-bus. Zasilanie: AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: RVD260-A
• Typ urządzenia: regulator ciepłowniczy do 2 obiegów grzewczych i c.w.u. z funkcją komunikacji
• Liczba zaprogramowanych typów instalacji: 14
• Komunikacja: LPB (Local Process Bus) oraz M-bus
• Zasilanie: 230 V AC (+10 / –15%), 50 Hz
• Pobór mocy (bez obciążenia zewnętrznego): maks. 6 VA
• Wyjścia przekaźnikowe: 10 przekaźników w module regulatora
• Wyjście PWM: do pompy o regulowanej prędkości pracy

Zastosowanie

Regulator RVD260-A jest przeznaczony do pracy w instalacjach grzewczych z własnym przyłączem do sieci ciepłowniczej oraz przygotowaniem c.w.u., m.in. w budynkach mieszkalnych i użytkowych. Obsługuje popularne rodzaje instalacji ogrzewania, takie jak ogrzewanie grzejnikowe, konwektorowe, podłogowe, sufitowe oraz promiennikowe.

Przygotowanie c.w.u. może być realizowane w układach:

• zasobnikowych lub przepływowych,
• ze wspólnym lub osobnym wymiennikiem ciepła dla ogrzewania i c.w.u.,
• z wykorzystaniem zanurzeniowej grzałki elektrycznej lub kolektora słonecznego.

Funkcje i możliwości

Regulacja obiegów grzewczych

• Regulacja pogodowa temperatury zasilania (zależnie od temperatury zewnętrznej), zawór mieszający z siłownikiem 3-stawnym.
• Regulacja pogodowa z wpływem temperatury w pomieszczeniu, zawór mieszający z siłownikiem 3-stawnym.
• Regulacja temperatury zasilania w funkcji temperatury w pomieszczeniu, zawór mieszający z siłownikiem 3-stawnym.
• Zoptymalizowane podgrzewanie i szybkie obniżenie temperatury w pomieszczeniu (funkcje optymalizacji można wyłączyć).
• Automatyczna granica ogrzewania (ECO) (wymaga czujnika temperatury zewnętrznej; funkcję można wyłączyć).
• Ochrona przed zamarzaniem (dla budynku, instalacji i c.w.u.).
• Okresowe uruchamianie pomp i zaworów (raz na tydzień, 30 sekund).
• Ograniczenie maksymalnej różnicy temperatur powrotu (DRT).

Przygotowanie c.w.u.

• Obsługa przygotowania c.w.u. w układach zasobnikowych (w tym ze stratyfikacją) oraz w układzie bezpośrednim z wymiennikiem ciepła.
• Niezależne programy czasowe dla ogrzewania pomieszczeń i przygotowania c.w.u.
• Wybór priorytetu ładowania c.w.u.: bezwzględny, adaptacyjny lub równoległy.
• Ochrona przed zamarzaniem c.w.u. – utrzymywana jest minimalna temperatura c.w.u. 5°C.
• Ładowanie wymuszone oraz funkcja Legionella (okresowe podgrzewanie).
• Ochrona przed wychłodzeniem przyłącza sieci w przepływowym układzie przygotowania c.w.u. (z wykorzystaniem równolegle podłączonego wymiennika ciepła).

Wejścia sygnałowe, testy i praca serwisowa

• Wejścia analogowe (0…10 V DC) oraz wejścia cyfrowe (np. sygnały impulsowe, detektor przepływu, licznik ciepła, alarmy).
• Test przekaźników (ręczne zasilanie wybranych przekaźników).
• Test czujników (odczyt wartości z czujników).
• Test wartości zadanych (odczyt aktualnych wartości zadanych).
• Tryb manualny umożliwia ręczne sterowanie ogrzewaniem (przygotowanie c.w.u. pozostaje włączone).

Komunikacja i sterowanie zdalne

• LPB: m.in. przyporządkowanie c.w.u., relacje urządzenie nadrzędne–podrzędne dla programów czasowych, odczyt sygnału temperatury zewnętrznej.
• M-bus (komunikacja w sieci M-bus).
• Możliwość zdalnego sterowania z wykorzystaniem zadajników pomieszczeniowych.

Urządzenia współpracujące

• Czujniki temperatury zasilania / powrotu / c.w.u.: czujniki z elementem pomiarowym LG-Ni 1000, np. QAD22, QAE212… i QAP21.3; dla kolektora słonecznego: QAP21.2.
• Temperatura w pomieszczeniu (PPS): QAA50.110/101 oraz QAW70 (obydwa adresowalne). Jeśli w obydwu obiegach grzewczych używany jest zadajnik/czujnik pomieszczeniowy, jedno z 2 urządzeń musi być adresowalne.
• Temperatura zewnętrzna: QAC22 (LG-Ni 1000) lub QAC32 (NTC 575).
• Ciśnienie (0…10 V DC): QBE2002…
• Siłowniki: siłowniki elektryczne i elektrohydrauliczne Siemens sterowane sygnałem 3-stawnym, o napięciu roboczym 24…230 V AC.

Czujniki, zadajniki pomieszczeniowe, siłowniki i zawory należy zamawiać oddzielnie.

Dane techniczne

• Napięcie zasilania: 230 V AC (+10 / –15%)
• Częstotliwość: 50 Hz
• Pobór mocy (bez obciążenia zewnętrznego): maks. 6 VA
• Zabezpieczenie linii zasilającej: zwłoczne topikowe maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898)
• Wejście binarne (H5): 12 V DC (styk rozwarty), 3 mA DC (styk zwarty), R ≤ 80 Ω
• Wejścia analogowe (U…): 0…10 V DC, R > 100 kΩ
• Wyjścia przekaźnikowe – przełączane napięcie znamionowe: 24…230 V AC
• Prąd znamionowy: Y1, Y2, Q1, Q2, Q3, K6, Y7/Q4, Y8/K7: 0,02…1(1) A AC
• Prąd znamionowy: Y5, Y6: 0,02…2(2) A AC
• Prąd załączenia (maks.): 10 A (maks. 1 s)
• Maksymalna obciążalność przy sterowaniu zaworem mieszającym: 15 VA
• Wyjście PWM: 12 V (napięcie stanu jałowego), 1220 Ω (rezystancja wewnętrzna), 2400 Hz
• LPB: połączenie 2-przewodowe (przewody nie są zamienne), współczynnik obciążalności magistrali (E) = 3
• M-bus: połączenie 2-przewodowe (przewody są zamienne)
• PPS: połączenie 2-przewodowe (przewody są zamienne)
• Podtrzymanie zegara: 12 h
• Klasa bezpieczeństwa: II wg EN 60730 (prawidłowo zamontowany)
• Stopień ochrony: IP40 wg EN 60529 (prawidłowo zamontowany)
• Waga (netto): 0,85 kg
• Kolor: moduł regulatora jasnoszary (RAL 7035), podstawka niebieska (RAL 5014)
• Warunki pracy: 0…+50 °C, wilgotność <95% r.F. (bez kondensacji)
• Transport: –25…+70 °C
• Składowanie: –20…+65 °C, wilgotność <95% r.F. (bez kondensacji)
• Maks. wysokość użytkowania: 3000 m n.p.m.

Montaż i okablowanie

• Sposoby montażu: na ścianie (np. w szafie sterowniczej), na szynie montażowej, montaż wpuszczany (np. na drzwiach szafy, pulpicie sterowniczym).
• Zaciski przyłączeniowe: zaciski śrubowe do przewodów o przekroju do 2,5 mm².
• Dopuszczalne długości przewodów czujników: ∅0,6 mm: 20 m; 1,0 mm²: 80 m; 1,5 mm²: 120 m.
• Dopuszczalne długości przewodów PPS: 0,25 mm²: 25 m; od 0,5 mm²: 50 m.
• Rozmieszczenie zacisków: zaciski układów niskonapięciowych (czujniki i magistrala urządzeń pomieszczeniowych) znajdują się na górze obudowy, a zaciski napięć zasilania (siłowniki i pompy) na dole obudowy.

Podsumowanie

Siemens RVD260-A to rozbudowany regulator do węzłów i instalacji ciepłowniczych, który w jednym urządzeniu łączy obsługę 2 obiegów grzewczych i c.w.u., szeroki wybór funkcji (w tym ECO, DRT, optymalizację oraz ochronę przed zamarzaniem) oraz komunikację LPB i M-bus. Dzięki 14 prekonfigurowanym typom instalacji, wyjściu PWM dla pompy o regulowanej prędkości i współpracy z siłownikami 3-stawnymi 24…230 V AC, regulator dobrze sprawdza się w typowych zastosowaniach węzłowych dla budynków mieszkalnych i użytkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE / deklarację zgodności UE.
• Urządzenie jest traktowane jako odpad elektroniczny i nie może być utylizowane razem z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z obowiązującymi przepisami.
• Montaż elektryczny może być wykonywany wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Regulator jest urządzeniem zasilanym napięciem 230 V AC. Przed montażem, podłączeniem, kontrolą okablowania lub pracami serwisowymi należy odłączyć zasilanie.
• Jeśli urządzenie jest niesprawne lub uszkodzone, należy natychmiast odłączyć je od zasilania.
• Przewody prowadzące do siłowników i pomp znajdują się pod napięciem sieciowym. Należy zachować szczególną ostrożność podczas montażu i podłączeń.
• Przewody obwodów czujników i innych obwodów niskonapięciowych nie mogą być prowadzone równolegle z przewodami pod napięciem sieciowym zasilającymi siłowniki, pompy i inne odbiorniki.
• Przewody nie powinny być naprężone; należy stosować odpowiednie przepusty kablowe oraz wykonywać podłączenia zgodnie ze schematem połączeń właściwym dla danego typu instalacji.
• Urządzenie należy montować wyłącznie w suchym pomieszczeniu. Niedopuszczalny jest montaż w miejscach mokrych lub wilgotnych.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od 0 do +50°C. Nie należy eksploatować urządzenia poza zakresem warunków środowiskowych podanych przez producenta.
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz poprawność montażu każdego siłownika, w tym kierunek przepływu podany na korpusie zaworu i stan ręcznego wysprzęglenia.
• W instalacjach ogrzewania podłogowego i sufitowego należy zachować szczególną ostrożność. Należy poprawnie ustawić termostat ograniczający, a podczas kontroli działania nie dopuścić do przekroczenia maksymalnej dopuszczalnej temperatury zasilania.
• Test przekaźników można przeprowadzać wyłącznie przy całkowicie zamkniętym zaworze głównym.
• W systemach z czujnikiem temperatury pomieszczenia pomieszczenie odniesienia nie może być wyposażone w grzejniki z zaworami termostatycznymi; zawory ręczne muszą być zablokowane w położeniu całkowicie otwartym.
• W przypadku prowadzenia przewodów magistrali poza budynkiem urządzenie może być narażone na przepięcia pochodzące od wyładowań atmosferycznych; należy stosować odpowiednie zabezpieczenia.
• Przy korzystaniu z funkcji uzupełniania zładu należy przestrzegać lokalnych przepisów oraz wymagań operatora sieci ciepłowniczej.
• W przypadku stosowania regulatora z urządzeniami innych producentów niewymienionymi w dokumentacji za prawidłową pracę odpowiada użytkownik.
