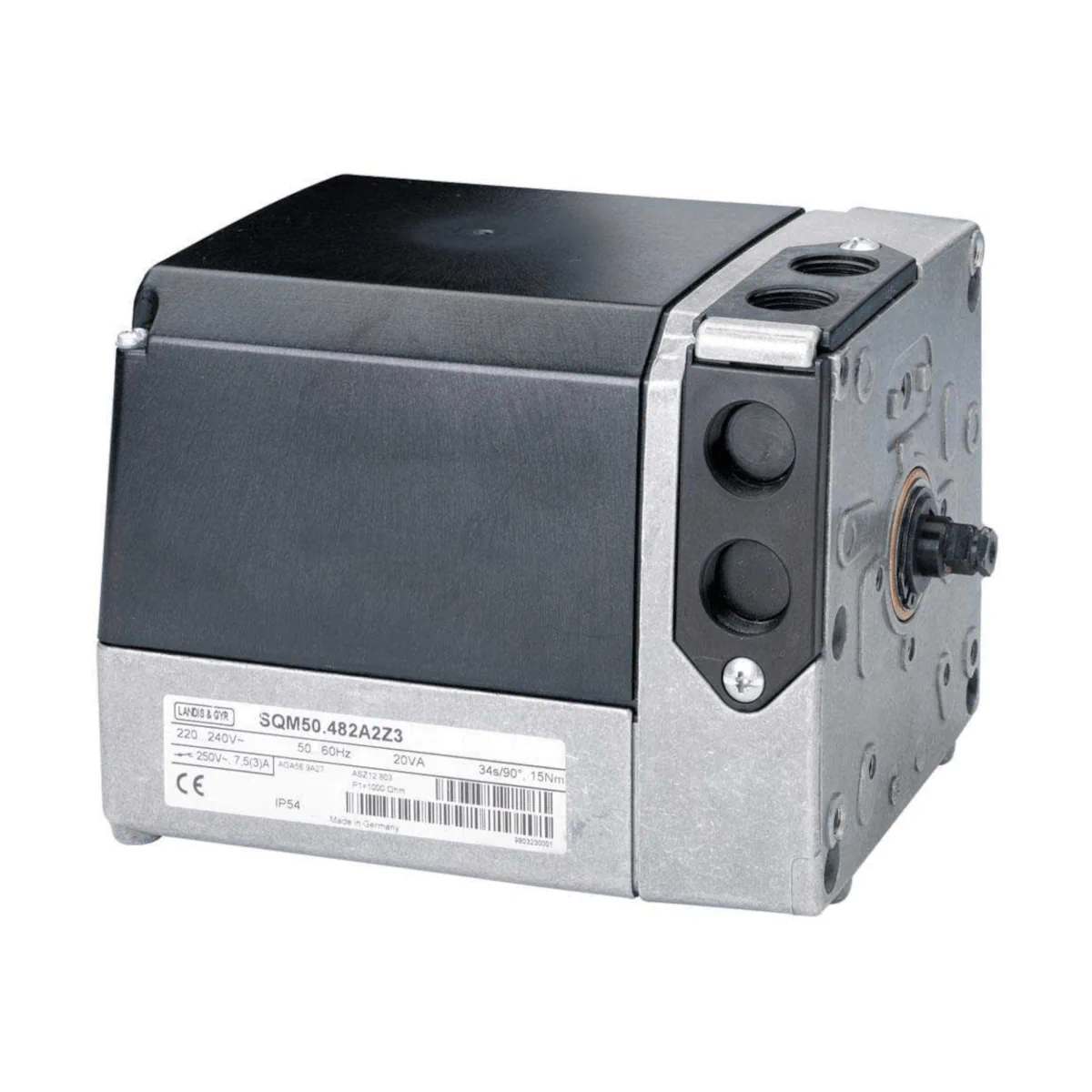

SQM50.480A2G3 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 15Nm, bez trzpienia

SQM50.480A2G3 to elektromechaniczny siłownik (napęd) do przepustnic powietrza i gazu z serii Siemens SQM5..., przeznaczony do zastosowań w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V i oferuje maks. moment 15 Nm. Fabrycznie jest wyposażona w zintegrowany moduł elektroniczny AGA56.41A27 oraz potencjometr ASZ12.30, a także komplet 8 przełączników (w tym 2 krańcowe). Zgodnie z tabelą typów, wał napędowy należy zamówić osobno.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM50.480A2G3
• Typ: siłownik do przepustnic powietrza i gazu (air & gas dampers)
• Zastosowanie: palniki olejowe i gazowe średniej oraz większej mocy; sterowanie przepływem gazu, objętością oleju i powietrza spalania
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Maks. moment (oraz moment trzymający): 15 Nm
• Czas przebiegu (50 Hz): 34 s dla 90°
• Kąt obrotu (zakres skali): 0°…max. 160°
• Przełączniki krzywkowe: 8 szt. (w tym 2 przełączniki krańcowe)
• Moduł elektroniczny (zintegrowany fabrycznie): AGA56.41A27
• Potencjometr (zintegrowany fabrycznie): ASZ12.30
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu i wprowadzenia przewodów)
• Wymagany wał napędowy: do zamówienia osobno (wał wymienny; różne wykonania dostępne jako akcesoria)

Zastosowanie

SQM50.480A2G3 jest przeznaczony do napędu przepustnic powietrza i gazu w aplikacjach palnikowych. Siłowniki SQM5 stosuje się głównie do obciążeniowego sterowania:

• przepływem gazu,
• objętością oleju,
• objętością powietrza spalania,

m.in. w połączeniu z regulatorami 3-pozycyjnymi lub modulującymi (np. 4…20 mA) oraz/lub bezpośrednio przez automaty palnikowe.

Konstrukcja i funkcje

• Silnik: synchroniczny
• Obudowa: elementy z odlewu aluminiowego; pokrywy z tworzywa odpornego na udar i wysoką temperaturę
• Przekładnia: bezluzowa
• Ustawianie punktów przełączania: krzywkami obrotowymi; skale przy krzywkach wskazują kąt punktu przełączenia
• Wskazanie położenia: wewnętrzne (skala na końcu wału) oraz zewnętrzne (skala w okienku podglądu)
• Rozłączanie: wał napędowy i wał krzywkowy mogą być rozłączane niezależnie (sprzęgła sterowane kołkami K1 i K2); automatyczne ponowne zazębienie
• Kierunek obrotu: możliwy zgodnie z ruchem wskazówek zegara lub przeciwnie; stan dostawy: przeciwnie do ruchu wskazówek zegara

Moduł elektroniczny i sprzężenie zwrotne położenia

• Moduł elektroniczny (zintegrowany): AGA56.41A27
• Potencjometr (zintegrowany): ASZ12.30 (podwójny potencjometr 2 × 1000 Ω)
• Siłowniki SQM5 mogą być wyposażane w moduły elektroniczne do sterowania oraz sygnału sprzężenia zwrotnego położenia za pomocą sygnałów stałych (w tej wersji moduł jest zintegrowany fabrycznie).

Dane techniczne

• Rodzaj prądu: AC
• Napięcie i częstotliwość pracy: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Pobór mocy: 20 VA
• Maks. moment / moment trzymający: 15 Nm
• Czas przebiegu (50 Hz): 34 s dla 90°
• Zakres skali kąta obrotu: 0°…max. 160°
• Przerwa przy zmianie kierunku: > 100 ms
• Stopień ochrony: IP54 (jeśli otwory wyłamywane pozostają zamknięte lub są prawidłowo zaślepione oraz zastosowano odpowiednie wprowadzenia kablowe)
• Klasa ochronności: I
• Bezpiecznik zewnętrzny (zabezpieczenie przeciążeniowe): max. 6,3 AT (zwłoczny)
• Bezpiecznik wewnętrzny (zabezpieczenie przeciążeniowe): max. 2 AT (zwłoczny), zależnie od typu
• Wprowadzenia kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów przyłączeniowych (z PE): 0,5…2,5 mm²
• Parametry przełączników: AC 24…250 V; 7,5 (3) A przy AC 250 V
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: max. 60°C
• Trwałość: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta; 2 000 000 cykli sterowania pod obciążeniem z 75% momentu znamionowego w zakresie kąta 10°
• Wysokość montażu: max. 2000 m n.p.m.

Montaż i podłączenie

• Pozycja montażu: dowolna
• Uwaga dotycząca wału: wał napędowy jest wymienny, a dla typu SQM50.480A2G3 należy go zamówić osobno
• Podłączenie elektryczne: zaciski śrubowe dla N i PE; wejście przewodów przez 4 × Pg13.5

Podsumowanie

Siemens SQM50.480A2G3 to solidny napęd do przepustnic powietrza i gazu z momentem 15 Nm oraz czasem przebiegu 34 s / 90° (50 Hz), przeznaczony do wymagających zastosowań palnikowych. Zintegrowany moduł AGA56.41A27 i potencjometr ASZ12.30, rozbudowany zestaw 8 przełączników krzywkowych oraz konstrukcja z bezluzową przekładnią i rozłączanymi sprzęgłami zapewniają elastyczną konfigurację sterowania i niezawodną pracę w aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach końcowych. Napęd SQM50.480A2G3 jest przeznaczony do sterowania przepustnicami powietrza i gazu.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej EMC 2014/30/UE.
• Zgodność odniesiono do norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Urządzenie klasy ochronności I. Wymaga prawidłowego podłączenia przewodu ochronnego PE.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, uruchomienie, nastawy, otwieranie obudowy, ingerencje, modyfikacje oraz konserwację mogą wykonywać wyłącznie wykwalifikowani i upoważnieni specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Istnieje ryzyko porażenia prądem. Zaciski przyłączeniowe muszą mieć odpowiednią osłonę, a nieizolowane przewody i połączenia nie mogą być dostępne dotykowo.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić, czy okablowanie jest uporządkowane i wykonane prawidłowo.
• Połączenia elektryczne należy wykonywać zgodnie z krajowymi i lokalnymi przepisami. Należy zachować separację pomiędzy obwodami 120/230 V AC a innymi zakresami napięć w celu zapewnienia ochrony przeciwporażeniowej.
• Połączenie elektryczne pomiędzy dławikami/przepustami nie jest realizowane automatycznie. Należy je wykonać na miejscu instalacji.
• Płyta przyłączeniowa jest wykonana z tworzywa sztucznego i nie zapewnia uziemienia elementów przepustów. Uziemienie należy wykonać odpowiednimi podkładkami i mostkami przewodowymi.
• Należy stosować wyłącznie plastikowe dławiki kablowe. Nieużywane otwory zacisków powinny być zabezpieczone zaślepkami.
• Należy zapewnić odpowiednie odciążenie przewodów oraz stosować odpowiednie tulejki, tak aby żyły przewodów nie mogły stykać się z sąsiednimi zaciskami.
• Urządzenie należy montować zgodnie z wymaganiami właściwych norm i przepisów krajowych. Połączenie pomiędzy wałem napędu a sterowanym elementem musi być wykonane w sposób zapewniający połączenie kształtowe.
• Nie narażać urządzenia na bezpośrednie promieniowanie słoneczne.
• Stopień ochrony IP54 jest zachowany wyłącznie wtedy, gdy niewykorzystane otwory montażowe pozostają zamknięte lub są prawidłowo uszczelnione oraz zastosowano odpowiednie wprowadzenia kablowe.
• Niedopuszczalne są: kondensacja pary wodnej, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tych wymagań grozi uszkodzeniem funkcji bezpieczeństwa i ryzykiem porażenia prądem.
• W czasie pracy urządzenie powinno być eksploatowane w temperaturze otoczenia od -20 °C do +60 °C, przy wilgotności poniżej 95% RH i na wysokości do 2000 m n.p.m.
• Upadek lub silny wstrząs mogą negatywnie wpłynąć na funkcje bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać ładunków elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotów z przeciwnych do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Przed uruchomieniem należy upewnić się, że kierunek obrotów jest prawidłowy.
• Po osiągnięciu projektowanej trwałości wynoszącej 250 000 cykli startowych palnika napęd powinien zostać wymieniony przez upoważniony personel.

Pliki do pobrania:

SQM50.480A2G3 Karta katalogowa
