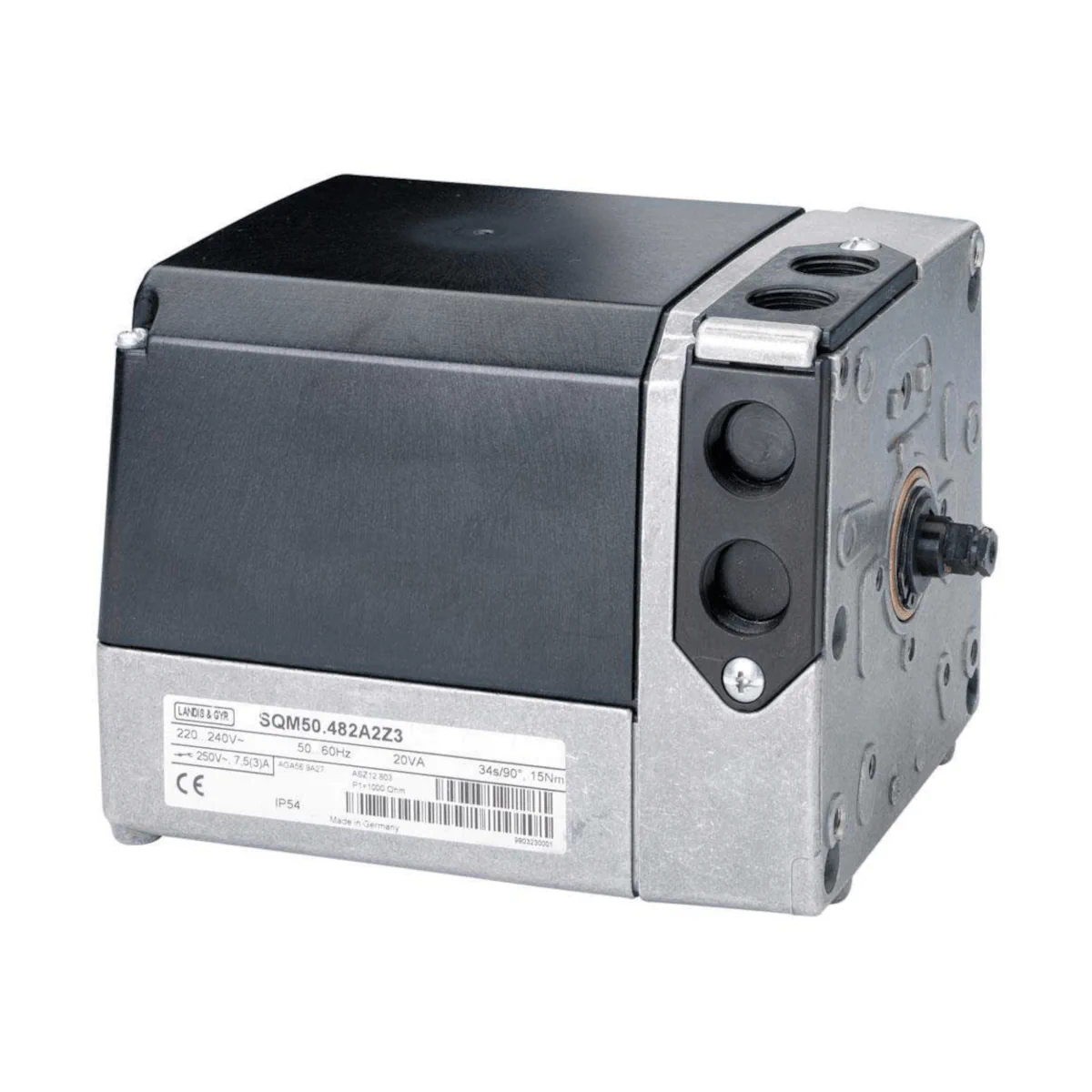

SQM50.483A8 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 34s, 15Nm, trzpień kwadrat 9mm, zasilanie 24V AC

SQM50.483A8 to elektromotoryczny siłownik z serii SQM5... firmy Siemens, przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja A8 jest zasilana napięciem AC 24 V (50/60 Hz) i oferuje moment 15 Nm oraz czas przestawienia 34 s / 90° (przy 50 Hz). Siłownik posiada 8 wyłączników (w tym 2 krańcowe) oraz jest wyposażony w wał napędowy typu AGA58.3 (kwadrat 9 mm, dwustronny).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM50.483A8
• Przeznaczenie: napęd przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe średniej oraz większej mocy; sterowanie zależne od obciążenia przepływu gazu, ilości oleju i powietrza spalania
• Zasilanie: AC 24 V (-15% / +10%), 50…60 Hz ±6%
• Maks. moment (oraz moment trzymający): 15 Nm
• Czas przestawienia (50 Hz): 34 s / 90° oraz 49 s / 130°
• Wyłączniki pomocnicze (łącznie, w tym 2 krańcowe): 8 szt.
• Wał napędowy: typ AGA58.3 (kwadrat 9 mm, dwustronny)
• Wskazanie położenia: wewnętrzne i zewnętrzne (skala w okienku podglądu)
• Możliwość doposażenia: moduły elektroniczne (sterowanie i sygnał sprzężenia zwrotnego położenia) oraz potencjometry

Zastosowanie

SQM50.483A8 jest przeznaczony do napędu przepustnic powietrza i gazu. W typowych aplikacjach siłownik służy do sterowania zależnego od obciążenia:

• przepływem gazu,
• ilością oleju,
• objętością powietrza spalania.

Może pracować:

• w połączeniu z regulatorami 3-położeniowymi lub modulacyjnymi (np. 4…20 mA), i/lub
• bezpośrednio sterowany przez automaty palnikowe.

Konstrukcja i funkcje

Napęd i sprzęgła rozłączające

• Obudowa: elementy z odlewu aluminiowego; pokrywy z odpornego na uderzenia i wysoką temperaturę tworzywa.
• Silnik: synchroniczny.
• Przekładnia: bezluzowa; koła zębate i łożyska bezobsługowe.
• Możliwość niezależnego rozłączania:
  • przekładni i wałka krzywkowego (sprzęgło / kołek K1),
  • wału napędowego i przekładni (sprzęgło / kołek K2).
• Automatyczne ponowne zazębienie po rozłączeniu.

Nastawa punktów przełączania

• Punkty przełączania realizowane są przez obrotowe krzywki.
• Skale przy krzywkach wskazują kąt zadziałania punktu przełączania.

Wskazanie położenia

• Wewnętrzne: skala na końcu wału napędowego oraz skale na wale krzywkowym.
• Zewnętrzne: skala w okienku podglądu.

Kierunek obrotu

• Kierunek obrotu (patrząc od strony przekładni): zgodny z ruchem wskazówek zegara lub przeciwny (wybieralny).
• Zmiana kierunku obrotu jest możliwa przez zamianę 2 przewodów silnika.
• Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Po zmianie kierunku obrotu krzywki muszą zostać ponownie nastawione.

Podłączenie elektryczne i okablowanie

• Pobór mocy: 20 VA
• Wprowadzenie przewodów: 4 × Pg13.5 (gwint)
• Przekrój przewodów (z PE): 0,5…2,5 mm²
• Bezpiecznik zewnętrzny: maks. 6,3 AT (zwłoczny), wg DIN EN 60127-2/5
• Zaciski: m.in. śrubowe dla N i PE

Dane techniczne

• Rodzaj prądu: AC
• Napięcie i częstotliwość pracy: AC 24 V (-15% / +10%), 50…60 Hz ±6%
• Maks. moment (oraz moment trzymający): 15 Nm
• Czas przestawienia (50 Hz): 34 s / 90°; 49 s / 130°
• Przerwa przy zmianie kierunku: > 100 ms
• Kąt obrotu: pomiędzy 0° a maks. 160° (zakres skali)
• Wyłączniki: 2 krańcowe + wyłączniki pomocnicze; w tym modelu łącznie 8
• Parametry styków wyłączników: AC 24…250 V; 7,5 (3) A, AC 250 V (wg CEE 24 / VDE 0630)
• Stopień ochrony: IP54 (przy zamkniętych wyłamywanych otworach lub odpowiednio je uszczelniając oraz przy właściwych przepustach kablowych)
• Klasa ochronności: I
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60°C; wilgotność < 95% r.h.
• Transport / magazynowanie (bez zintegrowanego AGA56...): -50…+60°C; wilgotność < 95% r.h.
• Żywotność: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta obrotu 10°

Montaż i instalacja

• Pozycja montażu: dowolna
• Siłownik nie powinien być narażony na bezpośrednie promieniowanie słoneczne.
• Moment dokręcania: śruby pokrywy 3,5 Nm; pokrywa przyłączeniowa 2 Nm.
• Dla zapewnienia ochrony przeciwporażeniowej należy zachować wymagania dotyczące separacji obwodów oraz zabezpieczenia zacisków przed dotykiem.
• Nieużywane zaciski należy zabezpieczyć zaślepkami.

Podsumowanie

Siemens SQM50.483A8 to siłownik do przepustnic powietrza i gazu z zasilaniem AC 24 V, o maksymalnym momencie 15 Nm i czasie przestawienia 34 s / 90° (50 Hz). Wyposażony w 8 wyłączników (w tym 2 krańcowe) oraz wał AGA58.3 (kwadrat 9 mm, dwustronny), sprawdza się w aplikacjach palnikowych wymagających nastaw punktów przełączania krzywkami oraz czytelnej sygnalizacji położenia, z możliwością doposażenia w moduły elektroniczne i potencjometry.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania oznakowania CE zgodnie z dyrektywą niskonapięciową 2014/35/UE oraz dyrektywą kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie elektryczne klasy ochronności I, stopień ochrony IP54 wyłącznie pod warunkiem pozostawienia zamkniętych otworów montażowych lub ich prawidłowego uszczelnienia oraz zastosowania odpowiednich przepustów kablowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Montaż, konfigurację, ustawienia, otwieranie obudowy, ingerencję w urządzenie, modyfikacje oraz konserwację może wykonywać wyłącznie wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika. Istnieje ryzyko porażenia prądem.
• Podłączenia elektryczne należy wykonywać zgodnie z krajowymi i lokalnymi przepisami oraz dokumentacją producenta. Zaciski przyłączeniowe muszą być odpowiednio zabezpieczone przed dotykiem, a nieizolowane przewody i połączenia nie mogą być dostępne dla użytkownika.
• Urządzenie wymaga prawidłowego uziemienia. Połączenie elektryczne między złączkami przepustów nie powstaje automatycznie, a płyta przyłączeniowa z tworzywa nie zapewnia uziemienia przepustów; wymagane jest wykonanie odpowiedniego uziemienia na miejscu instalacji.
• Należy zachować rozdzielenie obwodów 24 V AC od innych zakresów napięć zgodnie z wymaganiami ochrony przeciwporażeniowej. Nieużywane zaciski muszą być zabezpieczone zaślepkami.
• Należy zapewnić właściwe odciążenie przewodów i uniemożliwić kontakt żył lub ich końcówek z sąsiednimi zaciskami. Zalecane jest stosowanie odpowiednich tulejek kablowych. Dopuszczalny przekrój przewodów przyłączeniowych, łącznie z przewodem ochronnym PE, wynosi 0,5...2,5 mm².
• Do urządzenia wolno stosować wyłącznie plastikowe dławnice kablowe.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić, czy okablowanie znajduje się w prawidłowym, uporządkowanym stanie.
• Upadek lub uderzenie może pogorszyć działanie funkcji bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym.
• Kondensacja, oblodzenie oraz wnikanie wody są niedopuszczalne. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Produkt jest przeznaczony do pracy w warunkach otoczenia od -20 °C do +60 °C, przy wilgotności poniżej 95% RH oraz na wysokości do 2000 m n.p.m.
• Model SQM50.483A8 jest siłownikiem do przepustnic powietrza i gazu, zasilanym napięciem AC 24 V, 50...60 Hz, o maksymalnym momencie 15 Nm. Produkt należy stosować wyłącznie zgodnie z przeznaczeniem producenta.
• Przy zmianie kierunku obrotu z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotu przed uruchomieniem. Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Każda strona napędowa może przenosić maksymalny moment, jednak suma momentów obu stron nie może przekraczać maksymalnego dopuszczalnego momentu siłownika.
• Powierzchnia montażowa nie może przekraczać temperatury 60 °C.
• Po osiągnięciu projektowanej trwałości wynoszącej 250 000 cykli startu palnika urządzenie musi zostać wymienione przez upoważniony personel.
