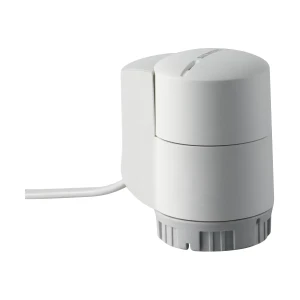

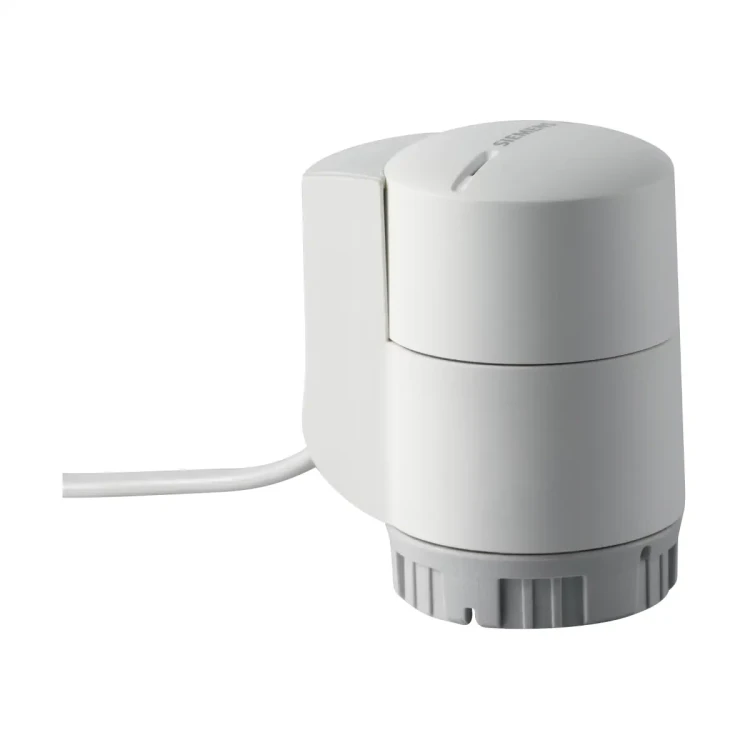

STP73 Siłownik termiczny, skok 4,5 mm, 100 N, 2-stawny (PDM), 24 V AC/DC, 270 s, NO, kabel 1 m

Siemens STP73 to siłownik elektrotermiczny ACVATIX™ zasilany 24 V AC/DC, przeznaczony do sterowania zaworami w instalacjach HVAC (zawory grzejnikowe, strefowe oraz zawory Kombi/PICV – zgodnie z listą kompatybilnych zaworów). Pracuje w trybie 2-stawnym oraz może być sterowany sygnałem PDM/TPI (modulacja czasu trwania impulsu / regulacja czasowo-proporcjonalna), zapewniając cichą, bezobsługową pracę i wygodny montaż na zaworze dzięki złączu bagnetowemu. Wersja STP73 jest dostarczana z kablem połączeniowym o długości 1 m.

Najważniejsze cechy

• Producent: Siemens
• Model: STP73
• Typ: siłownik elektrotermiczny do zaworów
• Zasilanie: 24 V AC/DC ±20% (SELV/PELV), 50/60 Hz
• Sterowanie: 2-stawne oraz PDM/TPI
• Czas przebiegu (20°C, 50 Hz): 270 s
• Siła znamionowa: 100 N
• Skok nominalny: maks. 4,5 mm
• Automatyczne ustawienie wymiaru zamknięcia po zablokowaniu pierścienia bagnetowego
• Stopień ochrony: IP54
• Wskaźnik położenia: dobrze widoczny, 270° (ruch/położenie wskazuje wewnętrzny element koloru szarego)
• Montaż: pierścień/nakrętka bagnetowa (M30 x 1,5; możliwość zastosowania adapterów)
• Kabel połączeniowy: 1 m (wersja z kablem)
• Waga: 177 g

Zastosowanie (STP73)

STP73 jest przeznaczony do zastosowań wewnątrz pomieszczeń i współpracuje z wybranymi zaworami Siemens, w tym m.in.:

• V..P47.. – zawory strefowe (siłowniki grupy STP..)
• VPP46.., VPI46.. (DN10, DN15) – zawory Kombi (PICV) (siłowniki grupy STP..)

Może być również montowany na zaworach innych producentów:

• Montaż bezpośredni (M30 x 1,5): Heimeier, Watts (Cazzaniga), Oventrop M30 x 1,5 (od roku 2001), Honeywell-Braukmann oraz MNG
• Montaż z adapterem: możliwy z odpowiednimi adapterami (dobieranymi do typu przyłącza zaworu)

Funkcje i działanie

Sterowanie 2-stawne / PDM/TPI

• Po podaniu sygnału sterującego siłownik nagrzewa element grzejny, a materiał rozszerzalny wykonuje skok i przenosi go bezpośrednio na zawór.
• Przy włączeniu „na zimno” (temperatura pokojowa) zawór zaczyna reagować po ok. 1,5 min, a skok maksymalny osiąga po kolejnych ok. 3 min (dla 24 V).
• Po wyłączeniu zasilania element rozszerzalny stygnie, a sprężyna zaworu przywraca pozycję spoczynkową.
• Sterowanie PDM/TPI jest możliwe z regulatorami zgodnymi z tym trybem (zależnie od regulatora); tryb ten nie może być stosowany do pracy równoległej.

Położenie siłownika bez zasilania (STP..)

• Trzpień siłownika STP.. jest wsunięty przy braku zasilania.
• Dla zaworów strefowych V..P47..: niezasilony siłownik oznacza zawór zamknięty; po zasileniu (po czasie nagrzewania) zawór jest otwierany.

Automatyczna adaptacja wymiaru zamknięcia

Zablokowanie pierścienia bagnetowego uruchamia funkcję automatycznego ustawienia wymiaru zamknięcia. Dla siłowników STP.. (przy zastosowaniu standardowej nakrętki) zakres adaptacji wynosi:

• 12,5…17,5 mm

Podłączenie elektryczne (24 V AC/DC)

• Przewody: G/+ (brązowy), G0/− (niebieski)
• Prąd załączenia (chwilowy): 250 mA
• Pobór mocy (50 Hz): 2,5 W (praca), 6 VA (przy załączeniu)

Dane techniczne (STP73)

• Napięcie zasilania: 24 V AC/DC ±20%, 50/60 Hz
• Sygnał sterujący: 2-stawny, PDM/TPI
• Czas przebiegu (20°C, 50 Hz): 270 s
• Siła znamionowa: 100 N
• Skok nominalny: maks. 4,5 mm
• Dopuszczalna temperatura czynnika w zaworze: 1…110°C
• Stopień ochrony: IP54
• Klasa bezpieczeństwa: klasa III wg EN 60730
• Warunki otoczenia (praca): 5…50°C, < 85% r.h.
• Materiał obudowy (pokrywa i dolna część): poliwęglan
• Kolor: pokrywa biały RAL 9016; dolna część szary RAL 7042
• Wymiary: 65 × 43 mm; wysokość 69…74 mm; średnica 44 mm
• Kabel połączeniowy: 1 m
• Waga: 177 g

Montaż

• Montaż na zaworze realizowany jest przez pierścień/nakrętkę bagnetową (M30 x 1,5; w razie potrzeby z adapterem).
• Siłownik można montować w dowolnym położeniu (360°) przy zachowaniu stopnia ochrony IP54.
• Zalecane jest poprowadzenie kabla tak, aby był skierowany w dół od siłownika.

Podsumowanie

Siemens STP73 to trwały i bezgłośny siłownik elektrotermiczny 24 V AC/DC o sile 100 N, przeznaczony do sterowania zaworami w instalacjach HVAC. Obsługa sygnału 2-stawnego oraz PDM/TPI, stopień ochrony IP54, automatyczna adaptacja wymiaru zamknięcia i szybki montaż bagnetowy sprawiają, że jest to praktyczne rozwiązanie do precyzyjnego sterowania strefą lub obiegiem w instalacji.
